三久太陽能控制箱接地問題

a778865

a778865
個人積分：7分
文章編號：67196399

7分

樓主

2018-01-21 23:54

各位先請問一下，三久太陽能的控制箱，裡面的接地線是不是該接到電箱的接地上？

施工人員說接地已經鎖在支架上，支架已經鎖在水泥上，這樣已經接地

聽完好無言....

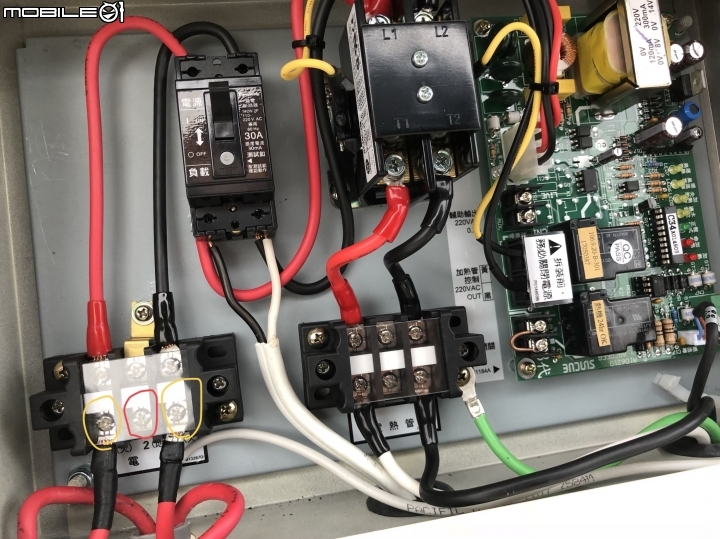

紅色為接地點（沒接），黃色為兩條火線

三久太陽能控制箱接地問題

2018-01-21 23:54 發佈

文章關鍵字三久太陽能控制箱接地問題

jk300

jk300
個人積分：5555分
文章編號：67197413

5555分

2樓

2018-01-22 6:28

你畫圈圈的地方應該是輸入電源220v吧
接地應該是綠色線吧~

a778865

a778865
個人積分：7分
文章編號：67197599

7分

樓主

2018-01-22 7:52

jk300 wrote:
你畫圈圈的地方應該...(恕刪)

抱歉，圈的不好，220V 是左右兩條紅線，地線是中間未接處

battery0922

battery0922
個人積分：392分
文章編號：67198632

392分

4樓

2018-01-22 9:46

a778865 wrote:
各位先請問一下，三...(恕刪)

早期的的街地是這樣施工

a778865

a778865
個人積分：7分
文章編號：67206072

7分

樓主

2018-01-22 20:12

battery0922 wrote:
早期的的街地是這樣...(恕刪)

像這樣接地，在下雨天，設備又漏電，不就有機會觸電？

battery0922

battery0922
個人積分：392分
文章編號：67206342

392分

6樓

2018-01-22 20:40

a778865 wrote:
像這樣接地，在下雨...(恕刪)

有可能被電
或者不會,有漏電走這邊漏掉了

現在都不可以了
以前只要有鋼筋鐵架有接觸建築物的就會當成系統接地使用

建議拉到g相接地

https://www.courcasa.com/p/7xb

a778865

a778865
個人積分：7分
文章編號：67206659

7分

樓主

2018-01-22 21:13

battery0922 wrote:
有可能被電或者不會...(恕刪)

看起來還是進電箱的接地比較安全，謝謝大大！

No161

No161
個人積分：82分
文章編號：67207154

82分

8樓

2018-01-22 22:03

a778865 wrote:
各位先請問一下，三...(恕刪)

把接地線拉回總電箱鎖在有跟中性銅排做短接的接地銅排是最好的做法
這是 TN-S 的接地法
優點:最安全
缺點:要多拉一條線，有時候礙於管子尺寸會拉不了，除非做明管

圖片的做法是屬於 TT 接地
但要確認一下接地電組是否小於500Ω，以符合法規
根據屋內線路裝置規則
第62條
表六二～二：
漏電保護接地電阻值
┌─────────┬─────────┐
│ │ 接地電阻 (Ω) │
│漏電斷路器額定感度├────┬────┤
│動作電流 (毫安) │潮濕處所│其他處所│
├─────────┼────┼────┤
│ 30 │ 500 │ 500 │
│ 50 │ 500 │ 500 │
│ 75 │ 333 │ 500 │
│ 100 │ 250 │ 500 │
│ 150 │ 166 │ 333 │
│ 200 │ 125 │ 250 │
│ 300 │ 83 │ 166 │
│ 500 │ 50 │ 100 │
│ 1000 │ 25 │ 50 │
└─────────┴────┴────┘

如果有小於500Ω，接地還算合格
但要自己評估從漏電斷路器一次側漏電的風險
以及漏電斷路器故障的風險
這個電箱我認為比較大的瑕疵是那條白扁線
那條白扁線直接接在漏電斷路器二次側，並沒有裝設NFB
而這個電箱的前置NFB應該有30A以上，因為有加熱管
所以白扁線並沒有過載保護
這個瑕疵比較嚴重
如果是我看到，一定當場打槍

a778865

a778865
個人積分：7分
文章編號：67207452

7分

樓主

2018-01-22 22:32

No161 wrote:
把接地線拉回總電箱...(恕刪)

大大您回答的好仔細，這是太陽能的控制箱，兩條紅線是從電箱拉出，220V 40A NFB 加熱用！

這條白扁線經由這控制箱的NFB再拉到熱水加壓馬達，並沒有漏電裝置，

所以我的太陽能加熱跟馬達加壓都是經由這個NFB來控制。

而且此控制箱是直接放頂樓，風吹日曬，出問題機會比較高！

大大請問一下，TN接地，我在電表附近有看到N相跟屋子地線(打到地底的地線）

有連接，並在一樓電箱N相跟G使用三用電表量出來是0,這是正常嗎？

No161

No161
個人積分：82分
文章編號：67207590

82分

10樓

2018-01-22 22:44

a778865 wrote:
大大您回答的好仔細...(恕刪)

如果我沒看錯的話
左邊那顆漏電斷路器應該沒有過載保護
或是您方便的話可以拍一張特寫
它有寫30A應該是最大容量
所以控制箱的前置NFB不能用40A，要用30A
右邊那顆有寫L1、L2那顆是電磁接觸器
也沒有過載保護功能
換句話說控制箱裡面並沒有NFB

a778865 wrote:
大大請問一下，TN接地，我在電表附近有看到N相跟屋子地線(打到地底的地線）

有連接，並在一樓電箱N相跟G使用三用電表量出來是0,這是正常嗎？

正常
