diy雙切開關，一開始燈會亮，按開關就跳電

mukekk

mukekk
個人積分：32分
文章編號：66829495

32分

樓主

2017-12-18 9:21

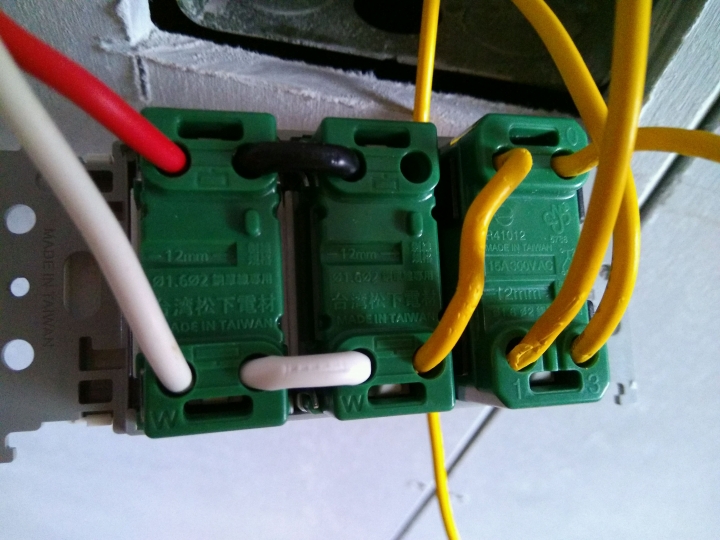

圖上是兩個開關的接線，不累嘎剛開通
開關上的氖燈及電燈都會亮
但是只要按開關切換，瞬間就會有嘰嘰的聲音
再來不累嘎就會跳掉
請問是開關的接法配錯線嗎？

還是我另外兩個電燈並聯的關係
煩勞有經驗的前輩協助

2017-12-18 9:21 發佈

文章關鍵字 DIY 燈會亮開關

mask0704

mask0704
個人積分：3375分
文章編號：66831698

3375分

2樓

2017-12-18 12:10

沒有完整的線路圖..光是看你插線無法判定..可以肯定..圖一是錯的..
不能把中性線再插進開關一次測

荒野遊龍

荒野遊龍
個人積分：30分
文章編號：66837975

30分

3樓

2017-12-18 22:15

樓主清楚自己在接什麼嗎...??

想DIY省錢也不是這樣搞的呀...

中性線接到0這邊出問題，其他線路哪一條接到哪你清楚嗎?

你還要並聯其他燈具是怎麼個接法?

jeckmin

jeckmin
個人積分：770分
文章編號：66838765

770分

4樓

2017-12-18 23:41

線是你自己拉?還是原本有線?
標準有一邊只有2條黃線.

a0215b0726

a0215b0726
個人積分：502分
文章編號：66838895

502分

5樓

2017-12-18 23:58

mukekk wrote:
圖上是兩個開關的接...(恕刪)

上圖是白色線接開關0點
下圖是紅色線接開關0點
這樣就形成白和紅線相接,造成電源短路情況

jk300

jk300
個人積分：5673分
文章編號：66840154

5673分

6樓

2017-12-19 8:01

可以說明接電燈的線是哪幾條?
開關上的氖燈?有前面照片?
-------------
如二樓那樣單純拔掉那條黃線
感覺其他地方還有問題
有地方接錯

mukekk

mukekk
個人積分：32分
文章編號：66858321

32分

樓主

2017-12-20 15:54

謝謝大大們的回答，給我一些靈感
如圖，改了接法，問題就解決了
謝謝

mask0704

mask0704
個人積分：3375分
文章編號：66881182

3375分

8樓

2017-12-22 15:15

恭喜你順利解決
但給你一個良心的建議..
交流110..短路也是很危險的...
對電路不熟還是叫專業的來吧..
真要自己研究..也是要先畫出圖..
別亂搞..我真怕你為了省1-2千..燒掉一堆電器
或是火災之類的...

mukekk wrote:
謝謝大大們的回答，給...(恕刪)
