[求解] 調燈器的安裝

mightydog
個人積分：7分
文章編號：66667001

7分

樓主

2017-12-03 0:07

日前在美國Amazon訂的Lutron Caseta收到了
容我先跳過開箱因為我把它裝爆了
這短短的CM看起來如此美好
https://www.youtube.com/watch?v=S-wpbWvNKws

卸下panasonic的遙控開關在按照說明書如下圖把線都接上
然後通電=>他就爆了
[求解] 調燈器的安裝

左思右想想不透怎麼會爆開關
燈一點事都沒有 (LED 筒燈)

有請版上專家指點迷津

2017-12-03 0:07 發佈

文章關鍵字調燈器安裝

Chuang Hou

Chuang Hou
個人積分：12分
文章編號：66667421

12分

2樓

2017-12-03 1:15

簡單來說它就是一個開關
只是多了無線遠端遙控去操作
開關上不能有火線跟水線
還有台灣施工上
開關跟電燈出線通常不會有地線
如果有一定是綠色線

加上你看不懂電路圖
白色線你插到負載孔，一定爆
褐色線不是地線，是控制線
如有地線也是鎖在金屬面板上

dominic2708

dominic2708
個人積分：570分
文章編號：66667507

570分

3樓

2017-12-03 1:37

這個開關不用接中性線(也沒得接),1(地線)不接(一樣你也沒線接)...

接紅棕兩線就可以....

mightydog

mightydog
個人積分：7分
文章編號：66676037

7分

樓主

2017-12-04 0:34

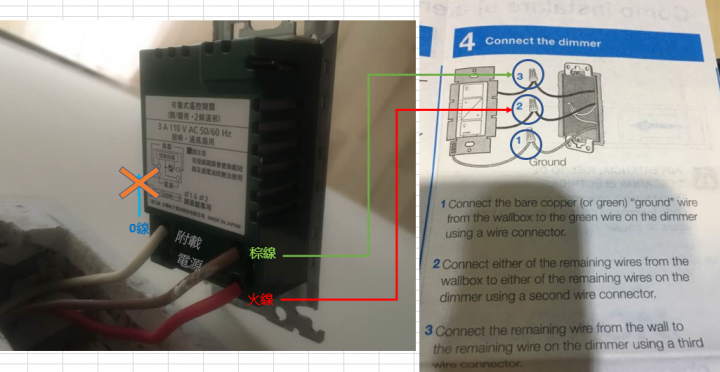

請問大大是這樣接嗎

mightydog wrote:
日前在美國Amazon...(恕刪)

dominic2708

dominic2708
個人積分：570分
文章編號：66676314

570分

5樓

2017-12-04 1:28

mightydog wrote:
請問大大是這樣接嗎...(恕刪)

是的，若不行再試試兩條對調。但是沒了接地線，請注意測量鐵片是否有漏電

Eigen

Eigen
個人積分：18723分
文章編號：66676347

18723分

6樓

2017-12-04 1:37

你原本的這個國際的，是『標準』的羅輯設計

遙控開關本身需要『接電』『有電源』才會動，這對『正常』的開關盒而言是『不可能的』

正常的電燈開關，只會從燈具將火線拉到開關盒，做一個開關，而不會將『電源』（火線、中性線）拉到開關盒上。

所以國際這個開關，要用在舊房子會很困難，要多拉一條中性線，而你的房子就這樣做了~~~

所以你原本牆上這兩條線是火線和中性線，及一條接到燈具的線（不知是火線還是中性線）。

而你新買的這個呢，為了『方便』安裝，為了不用多拉一條『中性線』，（多數房子是無法多拉一條線的）

採用了『漏電的方式』取得電源，只要將原本的開關斷開，接上，偷偷漏電到燈具上，就會有電流，有電位差

開關上的電子元件就能運作。

因此這開關上的兩條線都是火線、或都是中性線。

但是你將你牆上的火線、中性線接上去，這個開關自然就燒了（原本兩條線的壓差可能只有5v，你一接上去，至少 100v

不燒才奇怪~~

如果你要接，要先知道三條線，那條是火線，那條是中性線，那條接到燈具，

燈具那條，接那那一條會亮（因為台灣的師伕，不是每個都會依法拉線），

ex:測出來接水線才會亮，那表示燈具另一端是接火線。

如果接火線才會亮，那表示燈具另一端是接水線（這是理論上正確的接法）

所以假設是接火線，那你只要將兩條火線接到開關上即可~~~（和一般傳統開關的接法一樣）

mightydog

mightydog
個人積分：7分
文章編號：66743522

7分

樓主

2017-12-09 15:11

請問我只接紅棕2條線
看到電燈一閃一閃
然後開關本身沒作用是甚麼意思呢
反接亦然

dominic2708

dominic2708
個人積分：570分
文章編號：66744752

570分

8樓

2017-12-09 18:16

mightydog wrote:
請問我只接紅棕2條...(恕刪)

你可以先參考一下這篇，應該能解決你的問題
https://m.mobile01.com/topicdetail.php?f=168&t=526087

Eigen

Eigen
個人積分：18723分
文章編號：66747028

18723分

9樓

2017-12-09 23:06

我猜因為沒接地

美國的法規好像開關有規定要有接地線~~

再來就是合法拉下來的是火線，所以你燈具拉下來的是火線嗎？

dominic2708

dominic2708
個人積分：570分
文章編號：66748344

570分

10樓

2017-12-10 3:17

很多老舊的居家開關設計時並沒有保留中性線

所以為了解決這些問題，很多智能開關生產時有所謂的單火版、零火版「參照小米牆壁開關」。

其實樓主再買之前就應該確認開關內是否有中性線，最好的情況當然還是買有中性線版本

單火版因為有最低負載要求，如果要硬上只能選擇更換適合的燈具「泡」，或併電容旁路電路所需洩漏電流了

https://tdaily.news/life/單火線電子照明開關單火取電探討/

------下面有一段網路回覆的還不錯，也一併貼上

这是由于工作原理所决定的。因为单火取电和灯具是串联在一根火线上，如果取电较大时，这部分电流必然引起灯具的闪烁。有些厂家采用的是并一个电容的方法，本质提供给单火开关一个漏电流，减小流向灯具的电流，所以灯具不会频闪。一般是有两种办法可以不让小功率LED灯频闪。

1、降低取电电源模块的静态功耗，如果设计电路不合理，造成静态功耗较大，即使单火电源在没有取电的情况下，也会造成小功率LED频闪。而目前成熟的电源模块可以让静态电流在十几微安左右，可以让绝大多数灯具不会频闪。

2、降低单火电源的输出电流，取电电流越小，流过灯具上的电流相应很小，一般不会造成LED灯频闪、有些用户设计单火开关时无法解决降低通信模块的功耗，所以只有在灯具上并一个电容。

比如有不少用户喜欢用WIFI模块。不过目前的技术来说，WIFI模块功耗较大，比如工作在几十MA,到上百MA，对单火开关来说，这已经是很大的电流，必然会造成灯具频闪。
