如何新增一個插座

tojiang

tojiang
個人積分：12分
文章編號：65614891

12分

樓主

2017-09-01 20:47

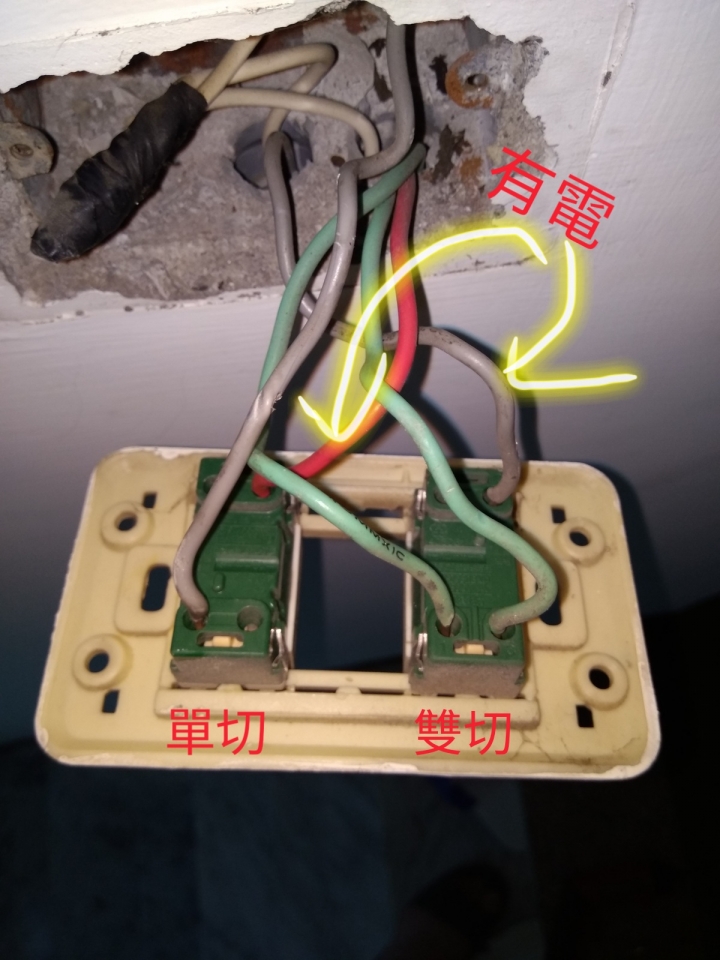

目前一個室外燈開關一個樓梯雙切開關

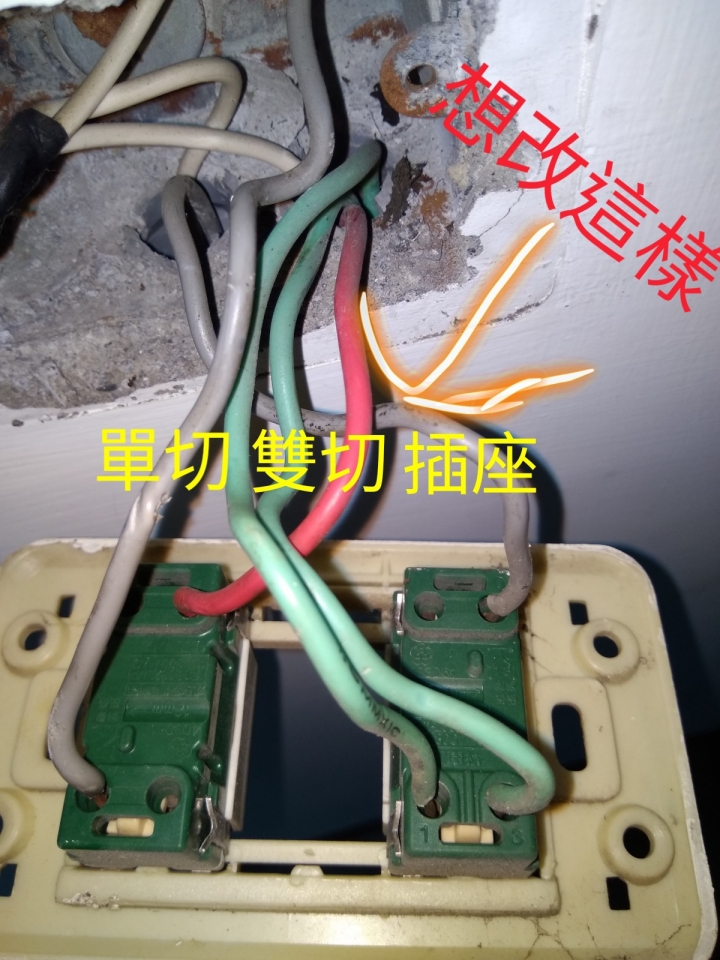

想在旁邊多一個插座來使用。
如何新增一個插座

2017-09-01 20:47 發佈

文章關鍵字插座

mask0704

mask0704
個人積分：3375分
文章編號：65614954

3375分

2樓

2017-09-01 20:53

用電表量一下....紅色線跟旁邊的那坨白色線的電壓...假如是110左右...那就可以新增一個插座..雙切開關的那三條...都別理它
重點在旁邊那坨白色是否為地線....
如果是的話...那恭喜你....去買一個插座跟三孔蓋板.直接加上去.白色分一條.紅色分一條出來給插座用.9成以上白色是地線...萬一不是...那叫水電來幫你處理吧...

tojiang

tojiang
個人積分：12分
文章編號：65618321

12分

樓主

2017-09-02 8:55

紅色那條有電，白色我在試試看，還是謝謝你喔

llkkppoo100

llkkppoo100
個人積分：306分
文章編號：65624934

306分

4樓

2017-09-02 22:49

mask0704 wrote:
用電表量一下......(恕刪)

很抱歉即使你猜到九成了還是有一成的機率是錯的
白色照電工法規不會是地線
看結線的方式也不會是地線

mask0704

mask0704
個人積分：3375分
文章編號：65625393

3375分

5樓

2017-09-02 23:32

llkkppoo100 wrote:

很抱歉即使你...(恕刪)

為何？那它會是什麼？
這個盒子它不能是附近的插座地線的聯通點？
它不能是本來有插座後來被廢掉？
你說電工法規？你真的懂？
小弟我電機二專畢業也有從事一陣子相關工作
它的結線方式我看不出有何錯誤...
以插座而言..就是一條火線（紅或黑）加一條地線（白）最後再加上一條接地線（綠）
有可能老房子沒有綠色接地線...
只要這個房子之前的水電有照規定線色...那白色的線必然會是地線也就是110v的負載線0電位的中性線..這個盒子內的做法唯一錯的...只有控制線的線色都是灰色沒有區分.這種小問題並沒有很大...
其它實在看不出有什麼問題

ps660909

ps660909
個人積分：30分
文章編號：65630674

30分

6樓

2017-09-03 15:31

白色9成9是地線.....不曉得懂不懂水電實務.說他接法不是地線

mask0704

mask0704
個人積分：3375分
文章編號：65633585

3375分

7樓

2017-09-03 21:57

抱歉...言論太過辛辣...自刪

我的用戶名稱

我的用戶名稱
個人積分：423分
文章編號：65643312

423分

8樓

2017-09-04 18:33

雙切如果是用來控制公寓樓梯間的燈
那麼雙切的那兩條淺綠色線,一條是地線一條是火線
舊公寓樓梯間的電燈做兩個開關控制一個燈,都是這樣配線的
所以直接拉那兩條就好了,
不過這樣拉出來的插座,用的電費算公電喔!
可別拿來作私人用途喔!

mask0704

mask0704
個人積分：3375分
文章編號：65643865

3375分

9樓

2017-09-04 19:46

我的用戶名稱 wrote:
雙切如果是用來控制公...(恕刪)

這圖是我從別的樓抓下來的有冒犯請別見怪
你的意思是舊公寓的配線方式是圖2..
假如還有圖2的方式它至少配線30-40年..
沒有抽換過線..是高危險族群
但現在的配線都是使用圖1的方式
也規定不可以使用圖2的方式.問題在於火線跟
地線同時進開關是危險的
那現在看這個盒子內的配線.它屬於圖1
假如你問我為何？我是用線色判斷的...
我判斷這個盒子剛好有地線經過..
所以剛好可以不用再拉一條地線進這插座
（通常純開關的盒子是只有火線在盒子內）
假如上一個水電沒有亂配線.那只要從那坨白色
跟紅色各分一條出來就可以成為一個插座了

yagami7215

yagami7215
個人積分：9614分
文章編號：65644085

9614分

10樓

2017-09-04 20:13

mask0704 wrote:
用電表量一下......(恕刪)

白色的確不是地線，室內配線的白色是水線，地線是綠色

不過其實我懂你的意思，很多人把水線跟地線混在一起講。其實這很好理解，尤其你是唸電機的，水線就像電路的0V，而地線就是地線

0V跟地線是不一樣的，這個觀念對你來說應該完全不是問題。

至於樓主開關裡面那沱白色線，我可以99%肯定就是水線，這個開關剛好就是電箱到插座或燈座的中繼點，所以水線會在這裡結線

樓主算是運氣很好，直接就有現成線路可接。
