求電捲門外接無線開關的接線方法

各位先進大家好

最近買了一個手機wifi遙控電捲門的模組

不知道怎麼接線

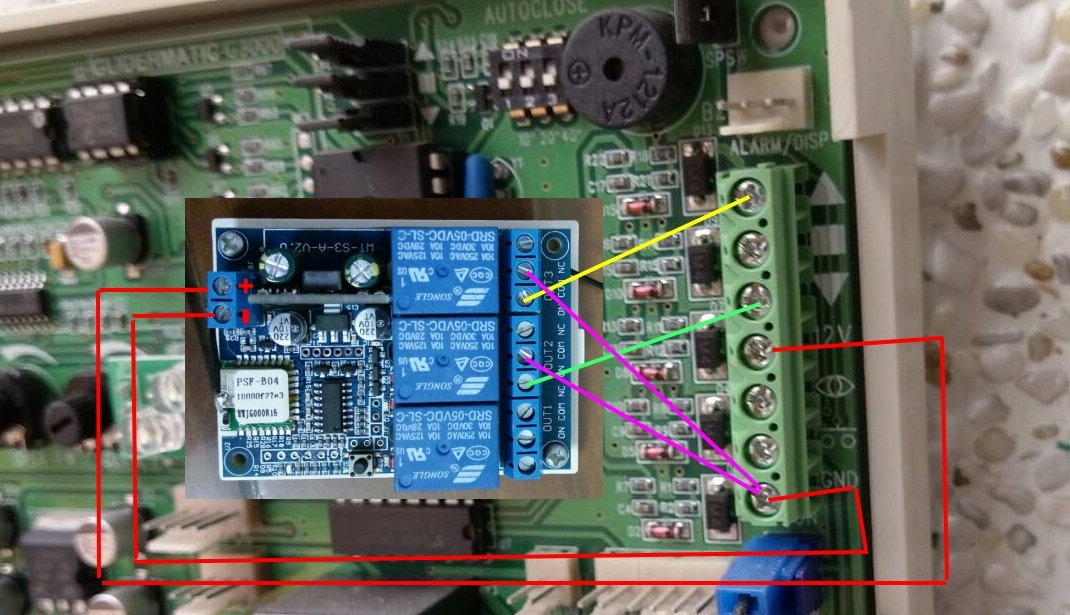

我把控制器蓋子打開 ,接線模擬這樣接 ,請問不知道這樣接對嗎?

只需要上跟下的功能就好,所以我只接上跟下

模組的com點跟控制器的gnd相接

模組1.2的on分別接控制器的上跟下

+接12V
-接GND

請懂的大大幫忙一下先感恩了

2017-08-31 13:25 發佈

文章關鍵字電捲門外接無線開關接線方法

退一步
個人積分：15分
文章編號：65602238

15分

2樓

2017-08-31 19:25

jg338 wrote:
各位先進大家好最近...(恕刪)

基本接法是正確的~ 藍色就接 COM NO

接之前你可以先觸發那兩個圓圈圈(GND上面那點位) 如果沒動作

再觸發+12v(PNP) 或者 GND(NPN) 觸發上停下任一點有動作就是那一點了!

比較好奇有點像眼睛的符號是什麼作用應該是鎖點

Eigen

Eigen
個人積分：18687分
文章編號：65604351

18687分

3樓

2017-08-31 23:10

先搞清楚『鐵捲門三個開關的』配線

google 鐵捲門開關接法

將三個relay ，並聯到上下開關上，串聯到停止開關上

這樣就能做出『按下開關』的效果。

※要先搞清楚你這 relay 是單純的的導通，還是會輸出電壓（有串到板子上的電源）

Charlie_Lien
個人積分：5分
文章編號：65612166

5分

4樓

2017-09-01 16:09

有眼睛的那個接點通常是指紅外線感應（防壓功能

退一步 wrote:
