想請教配線問題!

Anbeats

Anbeats
個人積分：3分
文章編號：64928292

3分

樓主

2017-07-02 20:02

各位前輩大大好

是這樣的

在下走廊壁上本來有一個兩開關的面板

因目前走廊多了一台冰箱須用電打算將兩開關面板改為兩開關+一插座的面板

從這個

想請教配線問題!

換成這個

而原本的配線是這樣 :

想請教配線問題!

也就是說面板裡只有一條火線兩條燈具的控制線

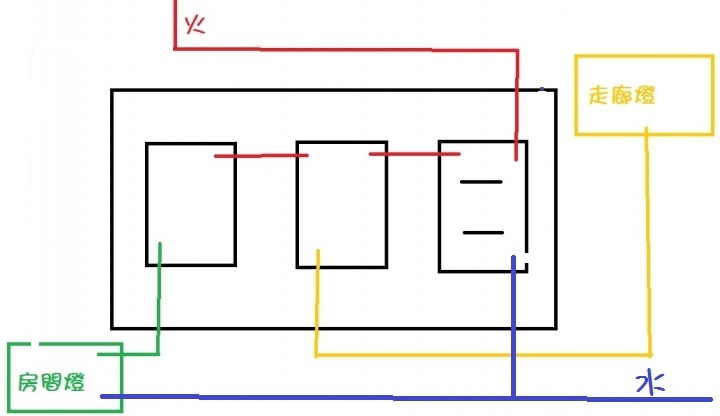

因為在下要多接一個插座勢必要有一條水線因此把原本走廊燈的水線接出來用之後配線如下 :

想請教配線問題!

目前確定插座有電房間燈也能正常開關~

但想請問走廊燈該怎麼配呢? 因原本的水線被在下接到插座上了!

請問是該把水線多拉一條接回走廊燈嗎?

想請教配線問題!

因在下不是很確定想請教有經驗的前輩不知道這樣的配線是否正確謝謝!

2017-07-02 20:02 發佈

文章關鍵字線問題

祖祖ZU

祖祖ZU
個人積分：15分
文章編號：64928498

15分

2樓

2017-07-02 20:24

你把走廊燈到開關的管子多拉一條水線就好了

Anbeats wrote:
各位前輩大大好

是...(恕刪)

cinnamon coffee

cinnamon coffee
個人積分：20614分
文章編號：64928533

20614分

3樓

2017-07-02 20:29

圖都畫錯了，給你搞下去肯定火燒屋，去找個專業的水電來吧！

lovesharepc

lovesharepc
個人積分：716分
文章編號：64928571

716分

4樓

2017-07-02 20:35

你搞錯了

原本的線路房間燈、走廊燈另一端會接水線
所以你新增的線路只要再接到燈後端即可
如圖

記得接大功率家電要看線路容許值

不過你概念有錯
我建議你請水電幫你弄較好

Anbeats

Anbeats
個人積分：3分
文章編號：64929406

3分

樓主

2017-07-02 22:05

lovesharepc wrote:
你搞錯了原本的線路...(恕刪)

感謝L大幫忙!!!

說來慚愧

在下真的是第一次接這個所以沒什麼概念

原來都是以水線串聯的!

也就是說在下是火線畫錯目前的配置其實是:

在下僅要將原本從走廊燈拉出的水線接一條回去即可囉?

也感謝前面幾位大大老實說在下也很怕燒房子@@""

但是.... 其實如前面所說線都接好了... 插座也測試過了... 現在找水電來好像有點晚了XD

jief

jief
個人積分：234分
文章編號：64930053

234分

6樓

2017-07-02 23:04

Anbeats wrote:
感謝L大幫忙!!!...(恕刪)

重點是你有從走廊燈處拉一條電線到開關處嗎若沒有
這樣功能會正常也是奇怪

Anbeats

Anbeats
個人積分：3分
文章編號：64930516

3分

樓主

2017-07-02 23:51

jief wrote:
重點是你有從走廊...(恕刪)

沒有喔!

因為原本拆開牆壁的線盒內就有圖中的綠,黃兩條線 (跟一條火線)

所以綠,黃兩條線應該原本就是燈具的控制線吧?

如果說有將走廊燈拉到開關處的線.....

就是那條接在插座上的水線而已 (原本是接走廊燈的)

也就是說原本走廊燈是一黃一藍~

祖祖ZU

祖祖ZU
個人積分：15分
文章編號：64937609

15分

8樓

2017-07-03 15:25

火線共用一條沒有錯

jief wrote:
重點是你有從走廊燈...(恕刪)

l0919022554

l0919022554
個人積分：994分
文章編號：64940893

994分

9樓

2017-07-03 20:17

Anbeats wrote:
各位前輩大大好是這...(恕刪)

為什麼老是有人問這種問題，連基本迴路、線路負載概念都不知道

就上來問怎麼拉怎麼改，雖然出事是問的人自己承擔

但是提供意見的人不會有一點心虛?

沒多少錢的東西寧願冒著危險也要省，多買幾支滅火器備用吧

chadhuang

chadhuang
個人積分：745分
文章編號：64941344

745分

10樓

2017-07-03 21:00

Anbeats wrote:
因目前走廊多了一台冰箱須用電打算將兩開關面板改為兩開關+一插座的面板
從這個

話說都沒人詢問冰箱啟動電流跟功率是多少也，燈具的功率也沒算，

負載超過12A就蠻刺激的說

建議開個變電箱看看你的斷路器是不是15A的，過載至少還會跳掉嘿嘿
