三相三線220V，自備變壓器至110V，110V中性線從哪裡來?

單車無敵
個人積分：0分
文章編號：64793564

0分

樓主

2017-06-21 0:38

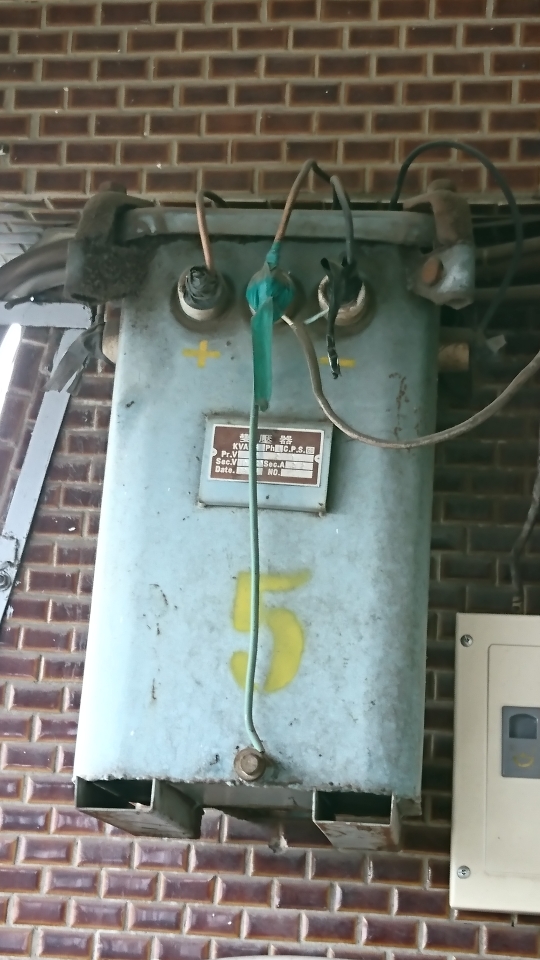

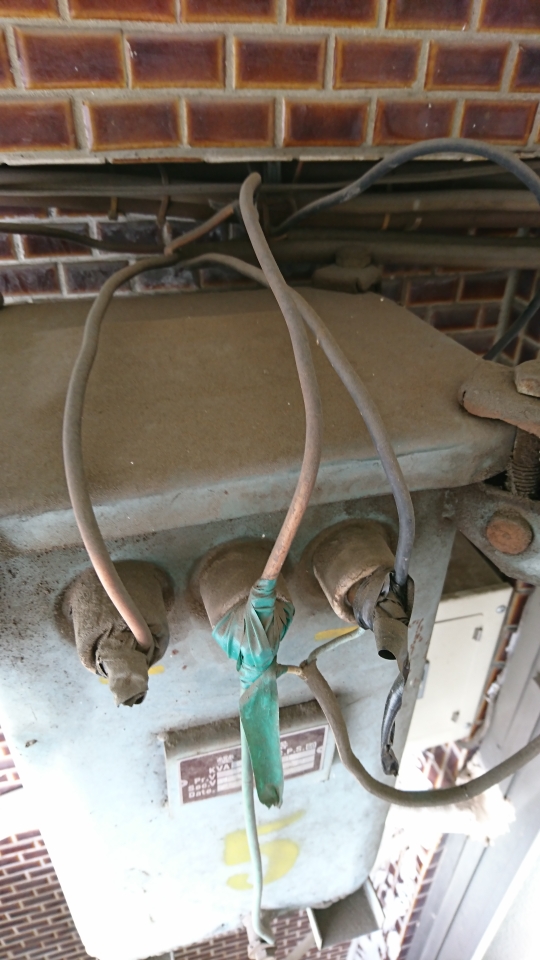

如題，因為三相三線220V台電應該沒拉中性線進屋，可是自備變壓器變至110V，觀察變壓器上卻又有中性線引出，我找尋源頭只在配電盤內看見一條綠色的線接至變壓器中央，然後又分接一條白線往110V用的中性線，很疑惑這條綠色線打從哪引出?為什麼可以變成110V用的中性線呢?目前變壓器為5KVA，想要將容量換成10KVA再把變壓器一次、二次側的線都抽換符合規格安全的線徑，偏偏綠色線找不到源頭也不知道從何換起。

補充：

綠色線分接兩條，一條接至變壓器中間，一條接至110V中性線。所以中性線跟地線接一起是實施系統、設備共同接地嗎？

2017-06-21 0:38 發佈

文章關鍵字中性線變壓器 110V,110V 220 110

a0215b0726

a0215b0726
個人積分：497分
文章編號：64793807

497分

2樓

2017-06-21 1:21

單車無敵 wrote:
如題，因為三相三線220V...(恕刪)

有圖嗎?
猜想綠色線應該是設備接地
設備接地是防止漏電產生危險

mask0704

mask0704
個人積分：3374分
文章編號：64793956

3374分

3樓

2017-06-21 1:58

你問的問題..有點深..可能要自己去查相關的資料...大概可以跟你說..
三相220變110....它是用中間抽頭的方式找到0電位給負載迴路...這個部分跟綠色線的0電位不同....綠色線的來源應該是接地銅棒或是大樓鋼筋拉出來給設備接地用的...兩種雖然都是0電位不能視為一樣... 你看到的白色跟綠色接在一起它是讓中間抽頭的0電位也接地確保變壓器故障白色的部分還是0電位....我也畢業好久了都還給老師了..如果有什麼錯誤的部分還請高手們多多包涵...

韓非子

韓非子
個人積分：4078分
文章編號：64794189

4078分

4樓

2017-06-21 4:35

單車無敵 wrote:
如題，因為三相三線2...(恕刪)

三相220沒有中性線，變壓器二次會強迫接地，進屋是RST+G。

單車無敵

單車無敵
個人積分：0分
文章編號：64798665

0分

樓主

2017-06-21 13:21

所以我看到綠色線接至變壓器是設備接地？因為又跟110V的中性線接在一起，讓我很疑惑。剛剛查線發現綠色線似乎是從電表箱內接出，感覺也有可能是地線接至電箱內，台電引入的線只有三條RST，似乎找不到引入G線，再請教配電箱需要引一條地線鎖至箱體嗎？

韓非子 wrote:
三相220沒有中性線...(恕刪)

單車無敵

單車無敵
個人積分：0分
文章編號：64798997

0分

樓主

2017-06-21 13:49

mask0704 wrote:
你問的問題..有點...(恕刪)

您說的是系統與設備共同接地?中性線的部分因為變壓器中間抽頭已經是0電位，所以可以直接從抽頭的部分引出110V用的中性線，就算不跟地線接在一起自然也能形成迴路?有跟地線接在一起可以更穩定電位不會飄移嗎?如果遇到變壓器壞掉等同中性線斷路時至少不會讓某些設備因迴路設計造成電壓超出110V而燒毀?那我如何確保這條綠色地線有確實接地?使用三用電錶能測得地線是否保有它的功能嗎?

mask0704

mask0704
個人積分：3374分
文章編號：64799462

3374分

7樓

2017-06-21 14:32

單車無敵 wrote:

您說的是系統與設...(恕刪)

你這些問題又更深了....
小弟高職念的都還給老師了.
可能有其他高手願意給你開釋.....
假如完整回答.要把整個交流單相跟三相變壓器原理融會貫通.才能回答你...差不多等於半本電機機械.回完全部問題都可以出書了...
你要自己去查相關資料.01裡面有幾個高樓討論接地的部分..你可以去裡面爬爬文...
我只想回答最後一個..要量接地是否有效確實.
無法用三用電錶...有專用儀表...記得好像叫做高阻計之類的不是便宜貨..大工程公司才有在用...拍賣網站應該可以找到.

mask0704

mask0704
個人積分：3374分
文章編號：64800002

3374分

8樓

2017-06-21 15:20

另外..我也想不透..為何要把5kva換成10kva?你有這麽大的110v使用量嗎？變壓器越大轉換耗損越多耗電越高.5kva可以用40幾安培.普通家庭甚至透天都很夠用..還可以直接從3相抽出220v給冷氣使用...根本不需要用到10kva...這個設備看起來很久了.線也很舊了.是該抽換更新了..這應該不是你這個業主該考量的問題？難道你想diy?別吧為了您跟鄰居的居家安全...這個部分給專業的賺...室內設計配線再來diy..

韓非子

韓非子
個人積分：4078分
文章編號：64802378

4078分

9樓

2017-06-21 18:38

單車無敵 wrote:
所以我看到綠色線接...(恕刪)

三相變壓器一次側不用接地，二次側X0接地。引一條接到變壓器下方主體鎖點，另一條接到分電盤，與二次側中性線短接

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：64805641

2514分

10樓

2017-06-22 0:19

單車無敵 wrote:
如題，因為三相三線220V...(恕刪)

這是單相5KVA變壓器，初級圈從三相220V取兩條線當作單相負載，二次側是單相三線式，中間那條線被接地就是中性線，左右標示-、+就是兩組110V輸出，每組110V輸出最大電流是22A，裝20A NFB 剛好。

若是三相變壓器的話，二次側會有4個接頭，您這個只有3個接頭輸出，是單相變壓器。

自設變壓器之後的中性線跟台電的中性線無關，是個獨立的供電系統，被接地的線就稱為中性線，還看過很多故意浮接不接地。

換成10KVA的話建議換成三相變壓器，負載平衡比較好，三組110V輸出每組30A，總共供應6組15A迴路也很好配置。

220V單相負載可以不必經過變壓器，從三相接電可以減少變壓器的損耗，變壓器純粹供應110V負載使用，容量可以小一點。
