燈座裡的三段式電子開關接完線一直全亮？

chadhuang
個人積分：745分
文章編號：64417709

745分

樓主

2017-05-19 12:11

最近在研究LED單邊通電的T8雙管燈座，因為制式品未加分段電子開關，就來買開關自己接線。

照著開關上面的示意圖畫了張走線圖，主要是分A管亮、B管亮跟AB兩管亮

燈座裡的三段式電子開關接完線一直全亮？

燈座裡的三段式電子開關接完線一直全亮？

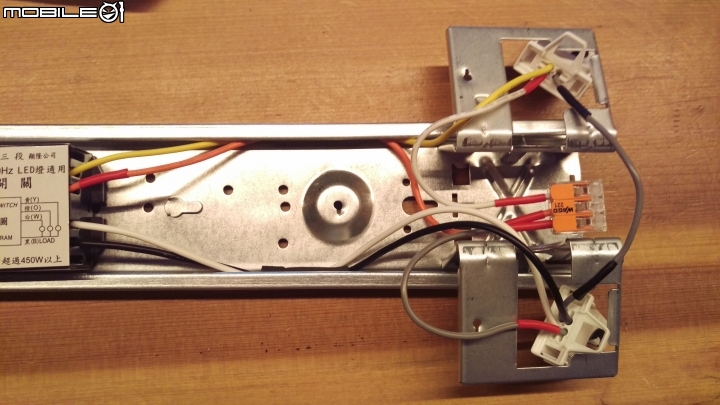

實際分段關開後的接線與對應的燈腳位置

燈座裡的三段式電子開關接完線一直全亮？

燈座裡的三段式電子開關接完線一直全亮？

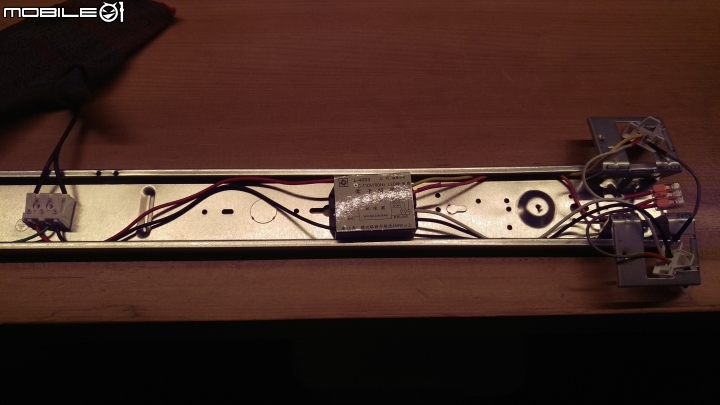

到既有燈具快接端子台的走線

燈座裡的三段式電子開關接完線一直全亮？

燈座裡的三段式電子開關接完線一直全亮？

通電後燈會亮，但用排插的開關切換還是維持全亮那一段，沒有切到另外兩段去，但是是有聽到分段開關的聲音。

覺得線路圖應該沒錯搞不太懂，希望大大們能給小弟指點指點下

2017-05-19 12:11 發佈

文章關鍵字燈座電子開關

nobodyreason
個人積分：53分
文章編號：64418394

53分

2樓

2017-05-19 13:02

問題出在第一張圖右上方那個三連快速接頭上，因為供電都串在一起，所以不管切123檔AB燈都有電。

william543
個人積分：6分
文章編號：64418480

6分

3樓

2017-05-19 13:09

三段電子開關的黃、白線相接，然後接到A燈的上端兩隻腳
桔線直接接到B燈管的上端兩隻腳
黑線接到A、B燈管的下端一共4隻腳

切換順序如下
1: A+B一起亮 ( 黃、白線通電)
2. B 亮 (桔線通電)
3. A亮 (白線通電，因為與黃線並接，所以A燈亮)

chadhuang
個人積分：745分
文章編號：64419488

745分

樓主

2017-05-19 14:26

william543 wrote:
三段電子開關的黃、白線相接，然後接到A燈的上端兩隻腳
桔線直接接到B燈管的上端兩隻腳
黑線接到A、B燈管的下端一共4隻腳
切換順序如下
1: A+B一起亮 ( 黃、白線通電)
2. B 亮 (桔線通電)
3. A亮 (白線通電，因為與黃線並接，所以A燈亮)

謝謝大大已切換成功，誤以為它的切換方式是一條迴路一條迴路Y、O、W輪流切，

剛剛看了下分段開關側面也有發現有標示正確的切換順序
