新增插座的疑問

各位大大好:

最近家裡浴室有新增插座的需要~

原來是1開關+1插座的組合;

當我打開後發現,後面的插線長這樣:

新增插座的疑問

我的疑問是:

我想要在最右邊新增一組插座,

但是原先插座背後右側的上下兩孔各插了一條白線,

怎麼會這樣呢?不是應該只有一條中性(白)線嗎?

這樣我該怎麼新增插座呢?

感謝各位高手大大的指教!
2017-04-03 14:29 發佈
文章關鍵字 插座 疑問


opher wrote:
各位大大好:最近家...(恕刪)
不用管那些,只要從原本插座並聯過來就可以了,舊插座沒孔可插就要把一條白線拆下來,改插到新的插座中性端,這樣就行了,線最好是用2.0mm規格

opher wrote:
各位大大好:最近家...(恕刪)

兩條白色線,就一進一出
一條線往別的地方
喔~這樣我懂了,謝謝各位高手的解惑!
我想您浴室的配置可能是這樣走的


如果要增加一個插座的話這樣應該沒問題


斷電施作很重要,樓主請小心。
謝謝大大的補充~

所以,請問圖中(引用您的圖)的兩條白芯線(紅字"1"和"2"),

除了"1"要維持不動外,

"2"也必須要接上新的插座(不能移除),

才能使迴路正常囉?

謝謝您~

祝您順心!
是的,必須形成一個迴路才可以,迴路中必須有負載(電燈、電器)。

以一般家用110V來說,必須是這樣子。

火線(電源)→附載(電燈、電器)→水線(N相回)=OK
火線(電源)→水線(N相)=短路、危險(無熔絲會跳開)
火線(電源)→斷路(插座)→水線(N相)=OK

一般五金賣場會賣驗電筆,像一隻小一字起子,如果不確定火線就用這去找,用法您在上網看看。

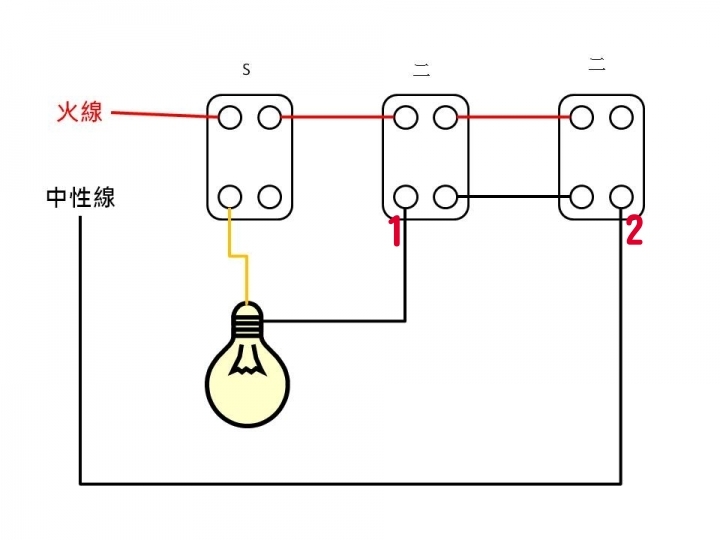

應該是說"1"不動,"2"移到新插座,新增"3"來跳接,如果沒有"3"電燈跟舊插座是不形成一個迴路沒電的喔。

謝謝您~

可以再請教您一個問題嗎?

請問若按照下圖的做法,是否依然可以形成正確的迴路呢?

將原先圖中"1"、"2"改插到藍色虛線位置

再次謝謝您不吝指教,謝謝!
opher wrote:
謝謝您~可以再請教...(恕刪)

S那是切換開關
藍色線改這樣,燈泡就沒有中性線,沒有形成迴路
