電燈開關面板更換問題請教

蜜絲今口
個人積分：5分
文章編號：63523270

5分

樓主

2017-03-03 23:22

大家好，今天更換電源開關時發現舊面板符號為上0下1-3
購買後才發現新的面板符號是上L1L2下com
想請問這兩個面板時是通用的嗎?因為我更換時發現僅有插火線的按鍵有通電，其他兩個沒有通電所以無法起作用，不知是插線時出了錯還是是面板不相符的緣故，還請大家幫幫忙，謝謝
-
以下是我的接法
舊接法:火線接0，其他開關(0符號)之間有橋接線共兩條，各電燈的迴線都接於3
新接法:火線接L1，其他開關(L2-L1;2-L1)也是兩組橋接線，各電燈迴線則都接於com

2017-03-03 23:22 發佈

文章關鍵字電燈問題面板

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：63523649

2514分

2樓

2017-03-04 0:05

蜜絲今口 wrote:
大家好，今天更換電...(恕刪)

有三用電錶嗎？用電阻擋測一下COM-L1-L2互相導通關係。
個人猜測 COM=0, L1=1, L2=3。

110V交流電源有危險性，沒有電氣專業知識不建議DIY，建議找專業人士解決。

蜜絲今口
個人積分：5分
文章編號：63523687

5分

樓主

2017-03-04 0:10

你好
我也是猜測是否com為火線孔，L1L2為迴線孔，但若是我插反了，為何有插火線的按鍵可以正常使用呢?

BlackDragon
個人積分：1012分
文章編號：63523778

1012分

4樓

2017-03-04 0:21

蜜絲今口 wrote:
你好我也是猜測是否com...(恕刪)

你該做的應該是圖一起貼出來，本來的接線狀況、舊的電源開關，新的電源開關！

網路凡走過必留痕跡！

jeckmin

jeckmin
個人積分：762分
文章編號：63528943

762分

5樓

2017-03-04 17:17

蜜絲今口 wrote:
但若是我插反了，為何有插火線的按鍵可以正常使用呢?

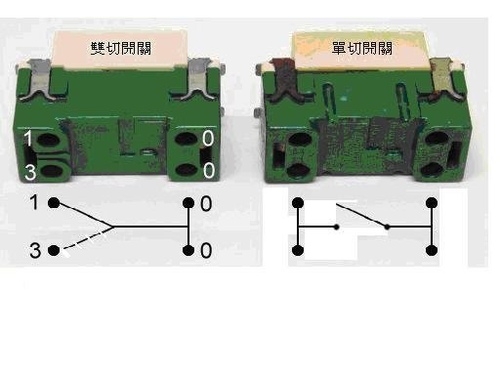

因為現在用單切工能.
COM=0(COM.L1.L2大陸一般標示)
圖片取自網路.

shao-chuan
個人積分：199分
文章編號：63529316

199分

6樓

2017-03-04 18:06

com點就是共點了，所以自然就是0囉~~~L1 L2應該就是我們平時看到的1 3這兩個點了

有電錶的話量一下就馬上知道了~~~
