220V電力因1.2公里距離而衰減多少的問題?

這個問題我有先找谷神跟爬文

但是谷神都只有日文的資料,實在看不懂

小惡魔的爬文,幾乎都是講WIFI或電力網路線的問題

因為我不是電機的,所以根本不懂

只好再發文問各位有經驗的大大

-----------------故事開始-------------

老闆現在有A、B兩個廠區

目前都是以A廠區為主力工作區,有好幾台1/2HP的馬達在運作

最近因產能而擴充B廠區,比較小,預計有7-8台1/2HP馬達運作,所以要配置約14-16台1/2HP馬達電力供應

因老闆想要省一顆變壓器的錢,所以叫我去評估看看各自獨立變壓器及共用變壓器方案

也就是說

方案一:A廠區、B廠區各自設立一個變壓器,各自獨立設立電錶使用

方案二:從A場區拉一條220V電纜至B廠區直接使用,距離至少有1.2公里,因預計有7-8台1/2HP馬達運作,所以要配置約14-16台1/2HP馬達電力供應,做為備用電力

這樣問題就來了

問題一:方案二的購買電纜的成本會比方案一的變壓器(315V轉220V)還省嗎?如果電線桿不算錢的話

問題二:方案二的220V電力會因距離而衰減,經過距離1.2公里後,電力衰減到剩下多少伏特?是否還足夠驅動1/2HP馬達


PS1. 小弟我在國外開發中的國家工作,不像台灣這麼方便,因此變壓器、電纜,甚至電線桿都要公司花錢買

PS2. 因為開發中的國家,所以廠區內廠務人員的等級也不會算,幹部也都不是電機相關的(也才3個人而已..一個還是財務),所以也都不懂,也有直接問當地的電力公司,但是他想也沒想,就直接叫我再安裝一台變壓器就好,但是老闆要的答案是電力會衰減多少?及安裝變壓器和拉1.2公里的電纜成本會多少?

因為小弟不是電機專業,又才剛報到不到1個月,自然這種磨練的問題就落在我身上了....




2017-02-25 10:29 發佈
220V 不適用遠距離傳輸,你提供的資料不足.沒有電流.纜線阻抗很難估算壓降.另外如果拉一條電纜還要自己買電線杆再加上之後維護的成本應該會很可觀(例如電纜被偷.颱風過境).你可以參考一下.

zinger65 wrote:
220V 不適用遠...(恕刪)




感謝大大如此快速回復

我查了馬達資料,馬達上只有寫 220V/50Hz

沒有寫安培數,不知道這樣可以嗎?

請問有辦法只有單純計算 220V經過1.2公里之後的壓降嗎?

如果壓降後,伏特量不足以驅動馬達的話

其實其他買電纜、電線杆的成本就不用考慮了

就直接安裝2顆變壓器就好,各自獨立供電

在此感謝大大回覆
WuDICK wrote:
請問有辦法只有單純計算 220V經過1.2公里之後的壓降嗎?

壓降是因導線電阻與負載電流產生的,不知負載電流與導線規格要如何計算壓降?
可以確定的是,不管用多細的線,在沒有負載的情況下是沒壓降的,但負載接上去呢?

會這樣問表示您對電學沒概念,建議找當地電力業者來解決比較妥當。

16台半馬的馬達,額定功率是16 x 0.4kw = 6.4kw,220v供電,電流 30A

電壓降是因為導線電阻跟負載電阻串聯分壓的結果

所以你問錯問題,你該問的不是壓降會有多少 (除非你已經知道你要使用的導線電阻)

你該問的是,馬達最低的啟動電壓是多少,所以你該使用多粗的導線才對?

所以請先向馬達廠商詢問最低啟動電壓,譬如200V

意思是你最多只能允許線路壓降10V,就可以計算導線最大電阻,再查導線資料查出你應該使用的導線,詢價得到價格,最後比較跟購買變壓器的價格相比得出結論


不過如果是我,我會直接說根本不用算,拉1.2KM的線路光買線的成本就嚇死人了,電線桿一隻也是算萬的

你B廠區的用電不過7KW不到,變壓器頂多十來萬,自己拉線絕對不划算,而且這麼長的私有線路也有維護的成本

延路都不會經過公有地或其他人的私有地? 都不會有糾紛? 臺灣連第四台線路掛在我家外牆都一堆人有意見了。


WuDICK wrote:
這個問題我有先找谷..
問題二:方案二的220V電力會因距離而衰減,經過距離1.2公里後,電力衰減到剩下多少伏特?是否還足夠驅動1/2HP馬達.(恕刪)
上課讀過這有公式,我離開學校太久你自己找
電纜粗細及距離會有壓降
這種要拉1.2 km 電力線,基本上沒人會去算衰退,因為直接在B廠區裝變壓器未來問題一定比拉線好

還有,你在開發中國家,該擔心的是入廠的電力品質,而不是這種小事,開發中國家的電力品質在峰與離峰時是最恐怖的

這才是對電器設備最大的傷害
746W * 0.5 * 16 / 220V = 5968 W / 220V = 27.1A

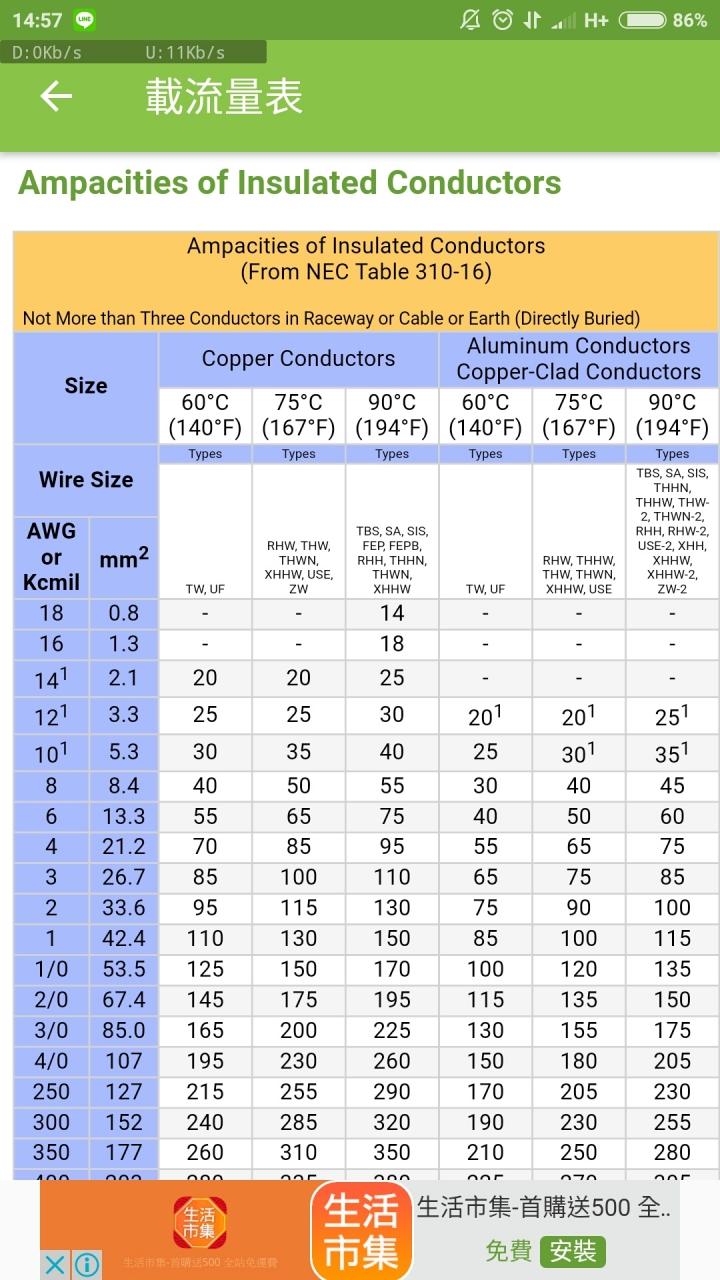

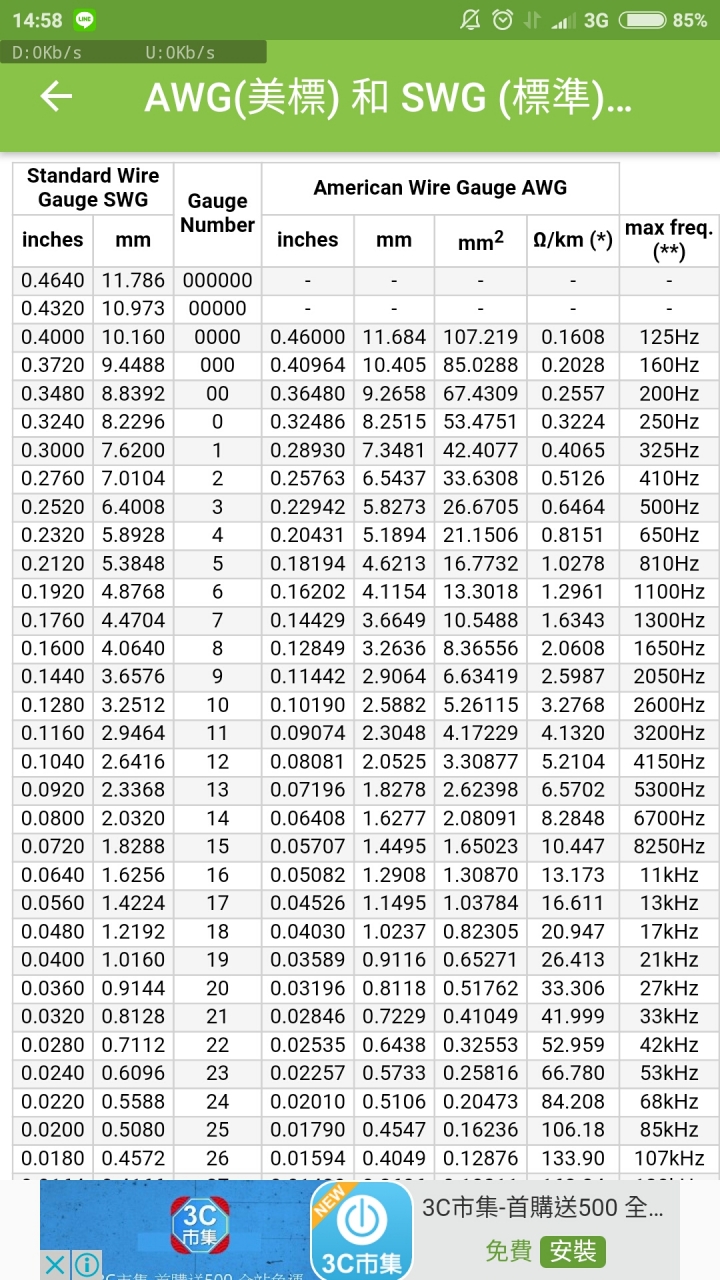

用AWG 8的線,每公里2歐姆的阻抗
電源線是2條一組,共4歐姆 (不考慮交流阻抗X)
1.2公里共4.8歐姆

所以壓降是27.1A * 4.8ohm = 130V
我觀念有錯嗎??



ysc_kyy wrote:
壓降是因導線電阻與...(恕刪)




真的,我對電學真的沒太多概念

第一次也是遇到要拉這麼長的電纜

當地的電力公司我也問過了

但是他馬上回答直接裝一顆變壓器比較快

有回報給老闆知道

但是老闆覺得這不是他要的答案

他需要""數據""來說服他

他想要知道220V拉了1.2公里的電覽

會剩下多少伏特,而導致不足以驅動馬達

所以老闆對電學也是沒概念的..

yagami7215 wrote:
16台半馬的馬達,...(恕刪)



開會上收到這個命令

我也馬上反應要拉1.2公里的電纜成本可是不便宜

但是在開會上,總是要留點面子給老闆

不能當眾打臉老闆太多

所以要給老闆一個台階下

馬上轉說會去比較獨立變壓器和共用變壓器的成本

當然壓降問題也要一個明確的數據給他知道

公司嘛,總是要求所有東西都要數據化

不能每次講盡力、盡可能、大約 這些話詞

我還怕老闆叫我拿機房剩餘的電纜去拉線

我就真的GG了
