(急)雙開插座更換

Gu龍

0分

樓主

2017-02-05 19:02

今天更換家裡老舊的開關插座，之前有換過幾個知道舊式的跟國際牌新的開關插法不一樣

但不知道是我插錯還是忘了

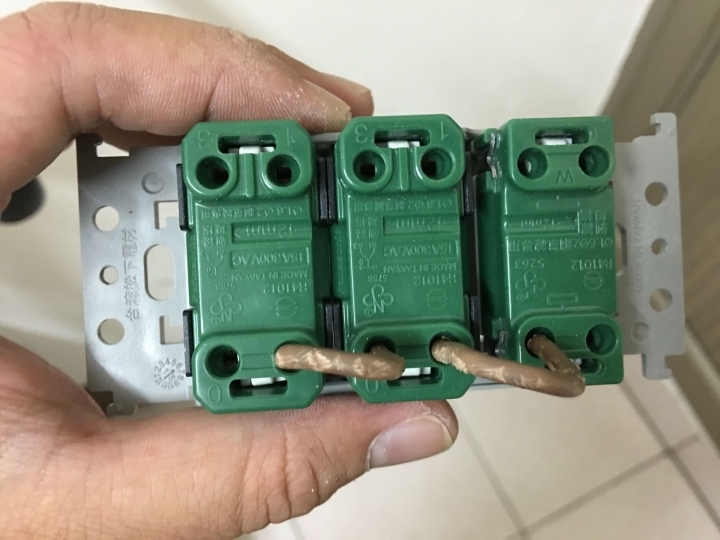

這是原本舊式插法白色是插在W(那格是插座上面兩個是開關是單開的)⬇️

只是不懂咖啡色下面那條火線為什麼要插在那裡

所以更換過來就照之前換的那樣插座w插白色上面插原本在咖啡色下面的那條火線
再接線過去電燈的0(單開記得是插1&3)

但國際牌的星光角色小燈沒有亮代表沒過電
可是插座那格插吹風機還可以使用有電

把過電的接在0
或交換還是照舊的那樣接橘燈都沒亮
但插座那格卻有電，所以可以確定那兩條是火線跟水線，但要怎麼過電給單開的兩個啊

求救！

2017-02-05 19:02 發佈

文章關鍵字插座

T42p

1118分

2樓

2017-02-05 21:29

Gu龍 wrote:
今天更換家裡老舊的開...(恕刪)

你買錯開關了，原來的是單切開關，你新買的是雙切開關。

硬是要用也是可以，就先照原來的接線位置接，不要自作聰明變動接線位置。(開關指示燈就別管它了)

Gu龍

0分

樓主

2017-02-05 22:15

T42p wrote:

你買錯開關了，...(恕刪)

我照舊可是中間那格的燈不亮
最左邊的可以

ahwah

3分

4樓

2017-02-05 23:47

有電的火線只有一條,插在最左或最右0的位置,其餘0用串接的方式連在一起,(跟你這張圖一樣),白色的應該是水線,插在w的位置,剩下的兩條,分別插在2個開關的1或3的位置即可.

950分

5樓

2017-02-06 0:33

T42p wrote:
你買錯開關了，原來的是單切開關，你新買的是雙切開關。

硬是要用也是可以，就先照原來的接線位置接，不要自作聰明變動接線位置。(開關指示燈就別管它了)

三路開關（你所謂的雙切開關）可以取代單路開關（你所謂的單切開關），但是單路開關無法取代三路開關。

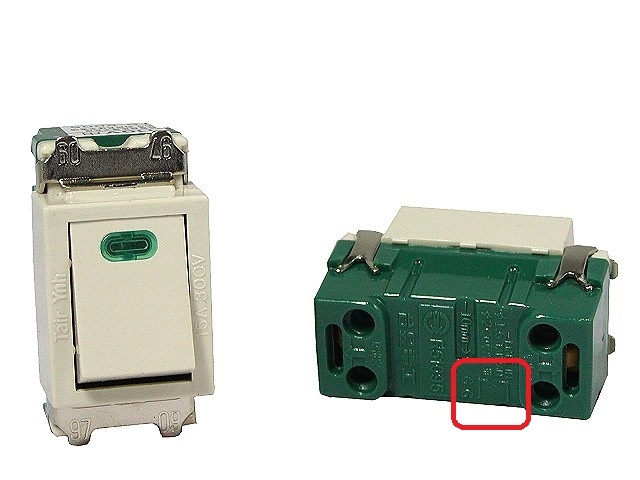

單路開關

三路開關

單路、三路開關內部電路
