插座改一開關兩插座請益

閒晃01

閒晃01
個人積分：4分
文章編號：63176889

4分

樓主

2017-01-26 23:57

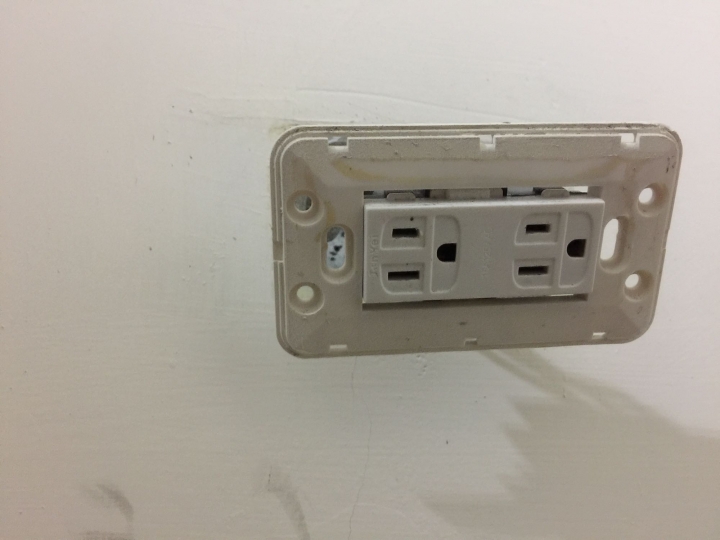

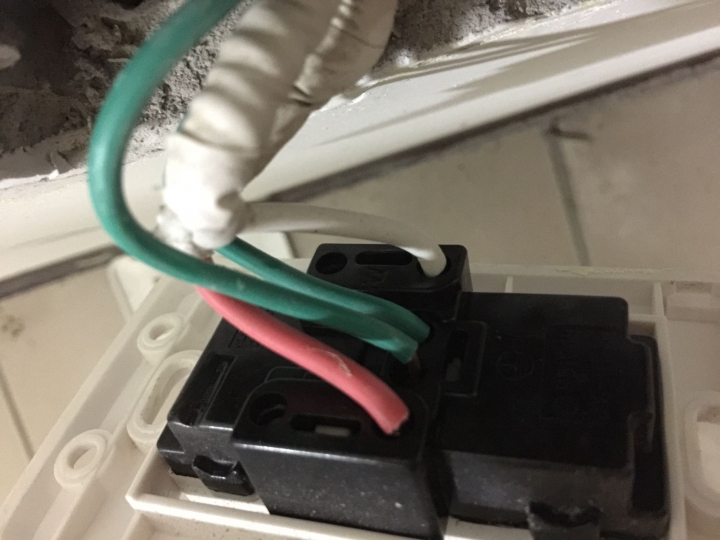

正面照及背面接線照

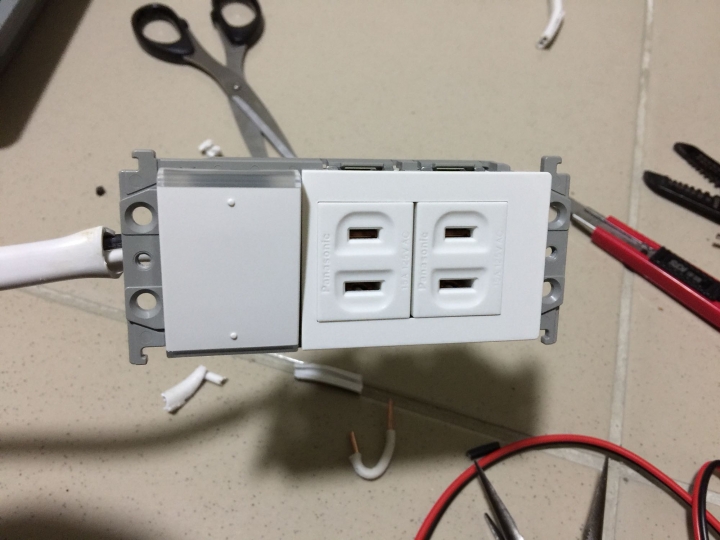

如何換成這種的

右邊是開關0 1 3

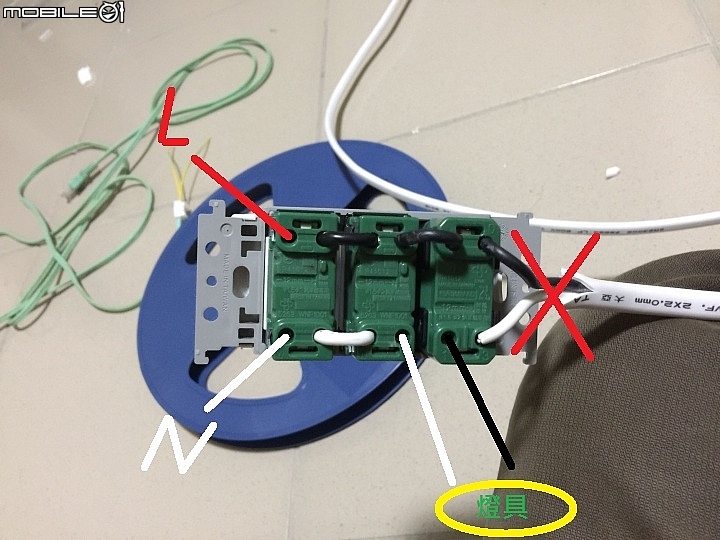

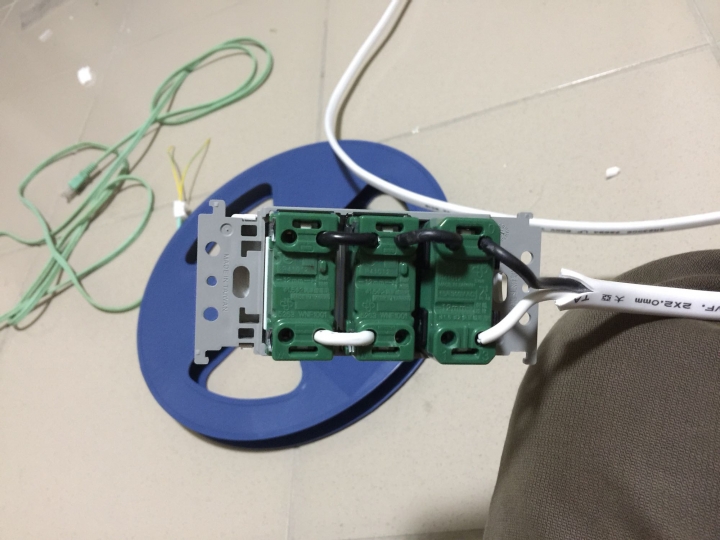

以這個方式我最左邊上火線下中性線地線包起來
最右邊開關白扁線拉明的接燈具，有無錯誤請專家指示

orz

2017-01-26 23:57 發佈

文章關鍵字插座一

chadhuang

chadhuang
個人積分：740分
文章編號：63176949

740分

2樓

2017-01-27 0:03

閒晃01 wrote:
最右邊開關白扁線拉明的接燈具，有無錯誤請專家指示

圖有跑掉唷

閒晃01

閒晃01
個人積分：4分
文章編號：63176985

4分

樓主

2017-01-27 0:10

不好意思手機排版有誤差請見諒已修改感謝

James

James
個人積分：786分
文章編號：63177185

786分

4樓

2017-01-27 0:41

閒晃01 wrote:
右邊是開關0 1 3...(恕刪)

你這一個是雙切開關，
類似上下樓梯兩邊的燈開關，
兩個開關控制一個電燈用的，
先確認你的燈具是兩個開關控制還是只有一個開關控制。

James

nobodyreason

nobodyreason
個人積分：53分
文章編號：63177246

53分

5樓

2017-01-27 0:51

中性線直接接在燈具上，開關單獨控制火線ON-OFF，不知道你要用什麼燈具，如果是螺旋牙轉上去的燈泡，那接線時燈座上外圈的螺母接中性線、中間點的銅片接火線。

不知道您燈具幾瓦，如果是居家照明用到2.0白扁線來拉有點大砲打小鳥，不過很安全倒是真的。

對了，雙切開關你自己再看看1跟3的檔位，哪個往上切是ON，把火線接那個點比較符合使用習慣(燈往上押ON、往下切OFF)

閒晃01

閒晃01
個人積分：4分
文章編號：63177344

4分

樓主

2017-01-27 1:07

我的燈具是普通日光燈，白天再來試試看，感謝各位教學新年快樂！

chadhuang

chadhuang
個人積分：740分
文章編號：63179356

740分

7樓

2017-01-27 12:09

nobodyreason wrote:
不知道您燈具幾瓦，如果是居家照明用到2.0白扁線來拉有點大砲打小鳥，不過很安全倒是真的。

這種插座上面記得都有寫1.6mm單芯線專用，為何還要插到2.0mm呢= =

ZHL

ZHL
個人積分：200分
文章編號：63179828

200分

8樓

2017-01-27 13:34

1-國際牌星光系列是單双切兩用的，只是用在單切時，裝完要看一下開關方向是不是你要的方向，不是0-1就是0-3。
2-1.6和2.0mm單心線皆適用。
