更換電燈開關座請求接線教學(已解決)

oooo90o

oooo90o
個人積分：0分
文章編號：62307715

0分

樓主

2016-11-08 16:38

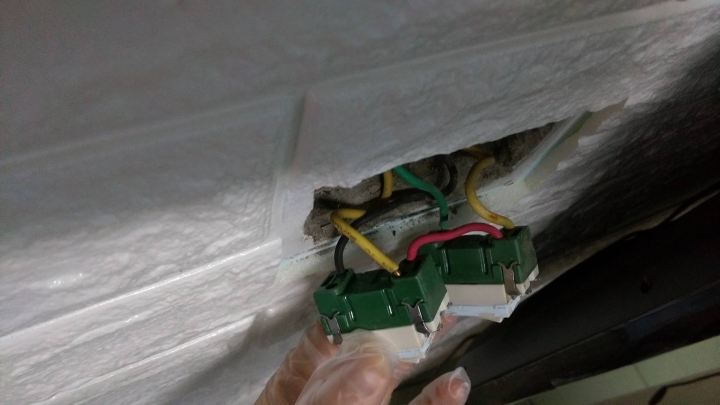

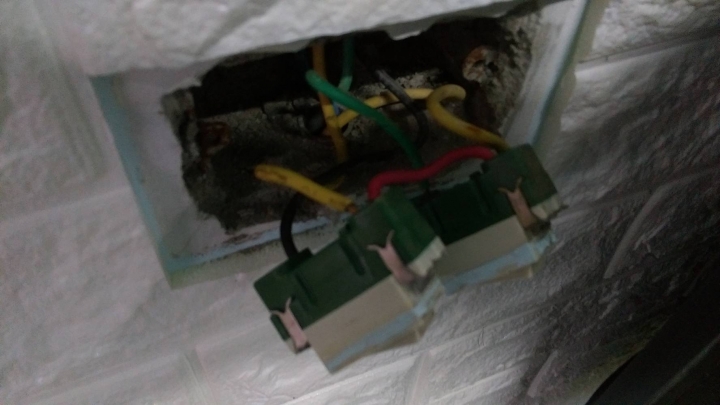

上圖綠色開關是目前舊的電燈開關接線方式，不過實在看不懂怎麼依樣畫葫蘆接到新的開關上，看不懂紅色線這樣街的原因是什麼？

紅色線一端接在右邊開關的右上角的孔，另一端接在左邊開關的左上角的孔。

請求高手解說教我怎麼把這些線接到新開關的對應孔位

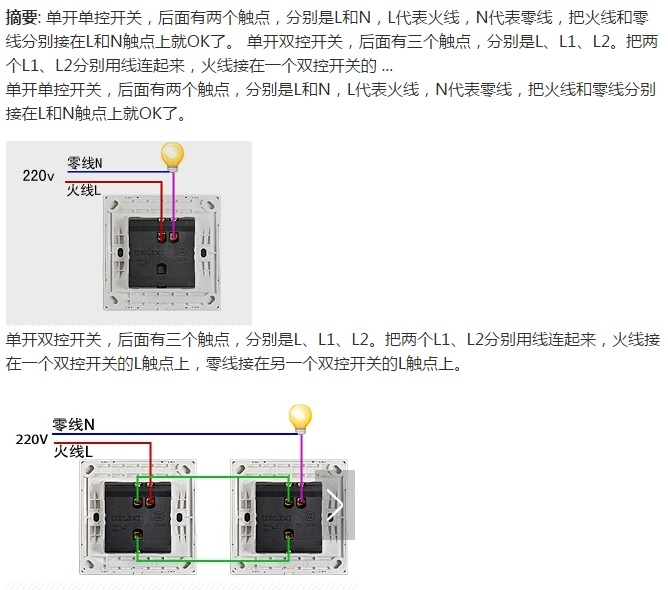

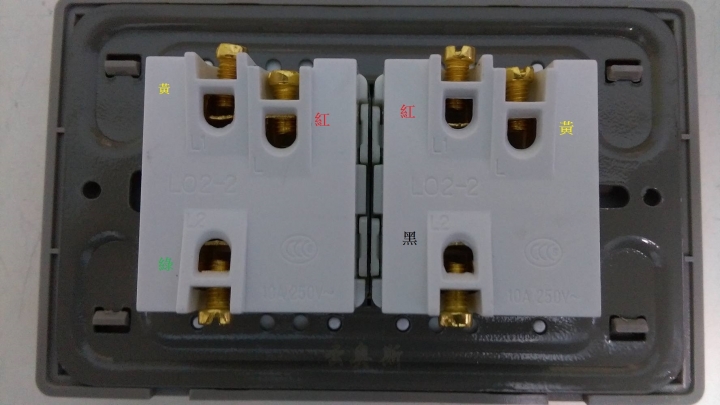

新的有L,L1,L2

請問這樣接對嗎？

更換電燈開關座請求接線教學(已解決)

2016-11-08 16:38 發佈

文章關鍵字電燈開關座接線教學

a0215b0726

a0215b0726
個人積分：497分
文章編號：62307982

497分

2樓

2016-11-08 16:58

oooo90o wrote:
上圖綠色開關是目前...(恕刪)

舊的開關左右兩孔是相通
所以紅色線是將兩個開關互相連結
就是兩條黃色線是連結一起的

cti 1970@ymail.com

cti 1970@ymail.com
個人積分：1分
文章編號：62308021

1分

3樓

2016-11-08 17:02

黑色和綠色線分別接L 2點，紅色是將黃色有帶電的分到另一個開關用的。最好先用電

oooo90o

oooo90o
個人積分：0分
文章編號：62308299

0分

樓主

2016-11-08 17:25

cti 1970@ymail.com wrote:
黑色和綠色線分別接L...(恕刪)

所以這兩條黃色要分別插上L1嗎? 紅色一樣接兩端的L?

oooo90o

oooo90o
個人積分：0分
文章編號：62308555

0分

樓主

2016-11-08 17:47

你好，請問我這樣接對嗎？

a0215b0726 wrote:
舊的開關左右兩孔是...(恕刪)

millais

millais
個人積分：1605分
文章編號：62310686

1605分

6樓

2016-11-08 21:39

先用電表量L L1 L3吧

L L1 不代表是相通的
L2

jk300

jk300
個人積分：5566分
文章編號：62311540

5566分

7樓

2016-11-08 22:57

有這個牌子的名稱?
稍微爬文,覺得似乎有點複雜
這是全電壓?110-220?

5007382

5007382
個人積分：766分
文章編號：62314993

766分

8樓

2016-11-09 10:15

板大你要詳細說明一下你目前的開關是怎麼操作的,兩個都是單開個別控制一盞燈,還是其他的?
如果可以請拍一下原本開關後面或正面的圖比較容易判斷,
另外如果你的情況是我上面說的單開個別控制一盞燈,你買的那個應該是雙切的開關,L是共通點,L跟L1不是同一點,所以不能用你畫的圖來接

oooo90o

oooo90o
個人積分：0分
文章編號：62324252

0分

樓主

2016-11-09 23:37

大大您好，兩個開關是個別控制一盞燈沒有錯! 賣家跟我說兩個L要接一起，L2是雙切在用的，所以我基本上是用不到，但這樣剩下L1我就不知道怎麼接了，因為我裡面有黃綠黑的線。

millais

millais
個人積分：1605分
文章編號：62324348

1605分

10樓

2016-11-09 23:48

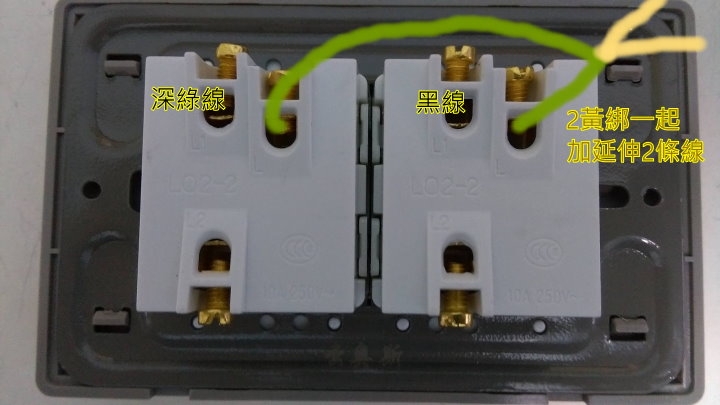

以賣家說的話大概這樣

oooo90o wrote:
上圖綠色開關是目前...(恕刪)
