[請益] 原是二切面板，現在要新增插座

Preni

Preni
個人積分：0分
文章編號：61797548

0分

樓主

2016-09-26 23:19

請教達人

　　上圖原本是兩切：電燈和排風扇(可以正常使用)，想要新增插座(10-11是新線)；咕狗很多資訊，發現好像有缺什麼(牆壁只有三條線)。可否請達人指點迷津。

感恩喔!

2016-09-26 23:19 發佈

文章關鍵字插座面板

泥做裝修

泥做裝修
個人積分：25分
文章編號：61798187

25分

2樓

2016-09-27 0:12

從天花板燈具處拉一條水線下來

Preni wrote:
請教達人　　上圖原...(恕刪)

pz9720

pz9720
個人積分：7分
文章編號：61799280

7分

3樓

2016-09-27 3:08

插座需要一條紅色的火線和一條白色的地線，圖上的7,8,9,10,11是紅色火線，你還少一條白色的地線，要從電燈的位置拉一條白色的地線下來

Preni

Preni
個人積分：0分
文章編號：61799648

0分

樓主

2016-09-27 6:51

再請問，用白扁線穿上去可以嗎？接燈具那一頭，同一點是嗎？

jk300

jk300
個人積分：5598分
文章編號：61799837

5598分

5樓

2016-09-27 7:35

6種方式,
1.從別處插座拉一條延長線來~
2.從天花板的燈那邊拉一條線下來
3.從排風扇,那邊拉一條線下來
4.從其他插座拉一條線來
5.拉一條線直接去電箱的節點
6.請水電來

如果想從洞內拉線,是有方法,
施工前先關掉總電源,2個人比較好做,
用白扁線2.0mm~跟現有的線"1"或"3",
纏再一起+電火布,很難分離,再去拉看看,
不然掉在半路,就爽了,(假如真的掉了,就做明的)

"1""3"的線很單純,不至於跟其他線接再一起
用白扁線,裡面兩條線,一條取代原有的1或3,
一條跟水線接在一起,另一頭再接插座的5或6

直接做明的,固定在牆上,一樣用白扁線,
比起普通單心線,多一層絕緣

以上僅供參考,責任自負~@@"

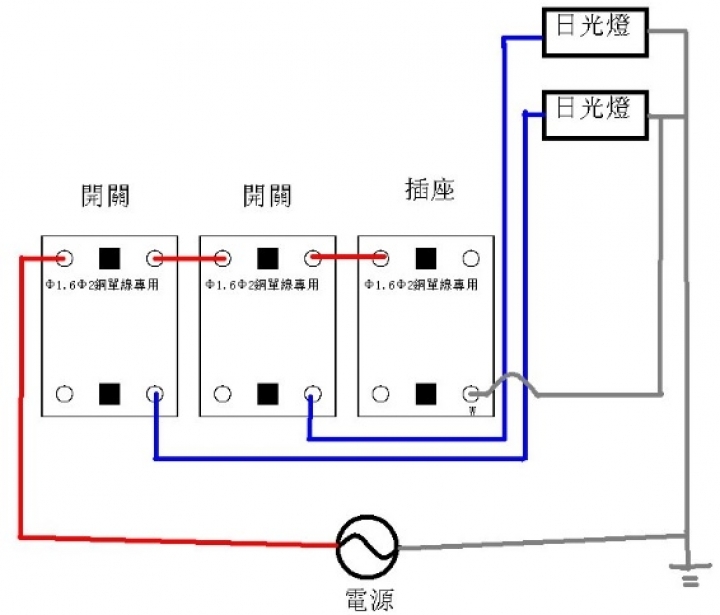

網路圖片,你現在缺的就是灰色那條線

gogoid

gogoid
個人積分：691分
文章編號：61800021

691分

6樓

2016-09-27 8:08

圖真是清楚，改天來diy,真是感謝達人

a890j239

a890j239
個人積分：0分
文章編號：61801818

0分

7樓

2016-09-27 10:56

1515151515155151515151515yji4ek7ru4cl4

Preni

Preni
個人積分：0分
文章編號：61877211

0分

樓主

2016-10-03 21:39

　　本以為開關的另一端，也是水泥牆壁或水泥天花板。怎奈浴廁天花板裡面好坎坷，這時候的眉角就要交給專業的了。

感謝達人的回覆喔!不過，還是很好奇，5另一端是接1或3的同一點嗎?

jk300

jk300
個人積分：5598分
文章編號：61878661

5598分

9樓

2016-10-03 23:21

Preni wrote:
　　本以為開關的另...(恕刪)

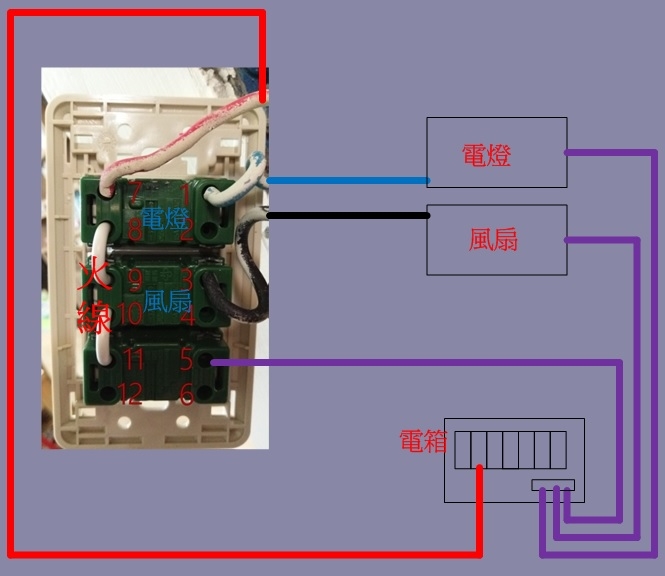

接法如圖,
插座的線路,11.12是共通,5.6是共通
所以5或6,要接去風扇或日光燈的另一端,
跟著回去電箱,形成迴路

風扇或日光燈的另一端,或許不會直接接在一起,
但最後都會回去電箱的節點,還是一樣的意思
節點上會互通

不知道您是否明白!?
藍色線.黑色線是獨立的,
不會跟其他的線接在一起,
要接的是風扇或電燈另一側的線
總之就是要形成迴路
讓5或6回去電箱的節點

Preni

Preni
個人積分：0分
文章編號：61895567

0分

樓主

2016-10-05 10:02

jk300 wrote:
接法如圖,插座的線...(恕刪)

大約懂了，謝謝!
