想請問220V的配電要如何接地??

rich86015
個人積分：39分
文章編號：61159338

39分

樓主

2016-08-02 18:05

想請問我自己要配 220V的電總共四顆崁燈然後,兩個兩尺燈管一個三尺燈管這樣

主線一條 / 崁燈一條 / 燈管一條 (都用單芯線) 共三條

想請問,配完電後,是要如何接地呢???

110V的我會配 (方式也一樣) 主要在接地部分...沒概念不知道要怎麼弄

想請問有大大可以教導一下嗎感恩

想請問220V的配電要如何接地??

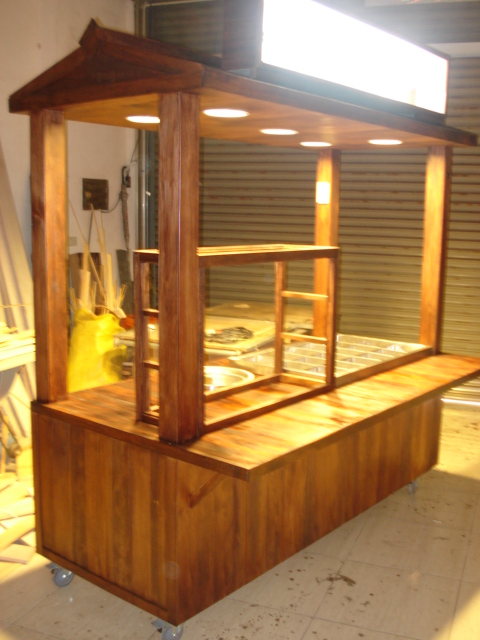

(我是自己要做生意..自己想弄個小攤販要用的電....類似這種攤販) 此圖只是網路找找的....

2016-08-02 18:05 發佈

文章關鍵字 220V 配電 220

jk300

jk300
個人積分：5581分
文章編號：61161603

5581分

2樓

2016-08-02 22:07

新手上路~僅供參考

很少看到有真正的接地~

所以如果是那些燈,
通常都會先透過配電盤,
NFB接1條火線出來

回去的線,通常都會接在電箱內的端子節點

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：61161704

2514分

3樓

2016-08-02 22:18

rich86015 wrote:
想請問我自己要配...(恕刪)

不管110V還是220V接地不都是一樣？都是要另外拉一條綠色接地線，跟電壓沒關係才對啊。

不管是110V還是220V，每回路含接地都要三條線。

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：61161730

2514分

4樓

2016-08-02 22:20

jk300 wrote:
很少看到有真正的接地~

我從20幾年前開始接觸過的大樓住宅、大樓辦公室都有真正的接地，沒接地的反而不常見。

jk300

jk300
個人積分：5581分
文章編號：61161902

5581分

5樓

2016-08-02 22:36

接地的文章

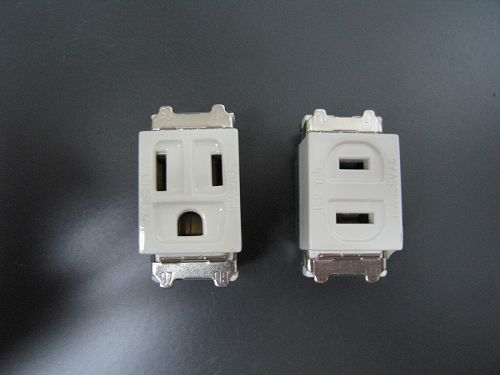

常看到插座只有兩孔,
有的三孔,第三孔虛設,根本都沒接線~

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：61162305

2514分

6樓

2016-08-02 23:08

jk300 wrote:
常看到插座只有兩孔,
有的三孔,第三孔虛設,根本都沒接線~

這20年以來看過的大樓插座都是3孔，而且確實有配綠色接地線，開關箱入戶線都有加上粗的綠色接地線與接地線銅排，各迴路也都是含綠色2.0接地線的三線。
大樓地下室開挖，筏基下埋設地線網，這在電機設計圖上都有標示，建設公司依圖發包營造廠依圖施作，設置地線並不是困難事，避雷針也是必審項目，沒接地系統的變電室台電能送電嗎？電信室也規定要有弱電接地，沒設置接地中華電信會接受嗎？這都是建築法規有規定的，或許透天、公寓法規較寬鬆，這10幾年以來新建大樓要偷掉接地系統實在不太可能。
