想想也無聊,忽然就想說也來小搞搞一下吧
(這是我首次貼這種文章,可能內容或照片都沒有處理的很好,請見諒)
上露拍找到了這個東西
這是最近很火熱和郭董有一點關係的夏普家用微波爐 編號R-350H
我花了300元買的,原來的這主人說按鍵有時有問題所以不要它了
要拆之前我有準備鋼片的鋸子和工作用的老K牌斜口鉗,還有一把一字起子及數字電錶
(這沒拍到照片,但後續會出現在照片中)

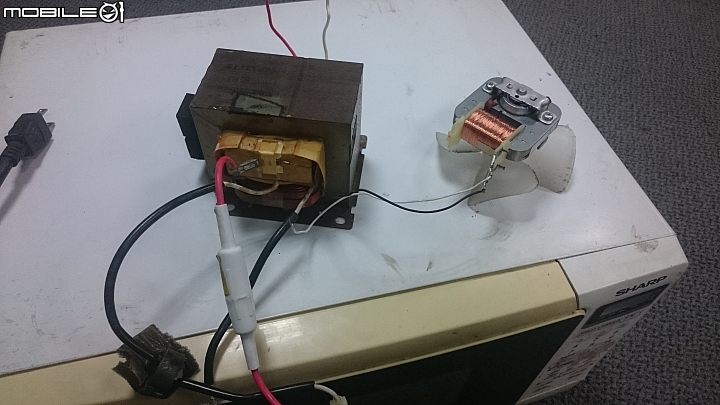

用了10分鐘拆出了兩個零件
1.傳統變壓器 上面有一個保險絲座也留下來,可以做為電流保護用 和2.AC 散熱送風扇
風扇留下來可以做為點焊機變壓器散熱用途
再來就準備用鋸子把次極線圈給鋸了
有人會問什麼是次級線圈,也有人說是二次側線圈,
為何要這樣分一次側二次側電學的部份要花時間解釋
在此就不多說了
用眼睛目視變壓器的漆包線
有比較粗的漆包線和比較細的漆包線
要切掉的二次側線圈是比較細的漆包線那邊
在我這變壓器是在上半部,沒有拍到圖

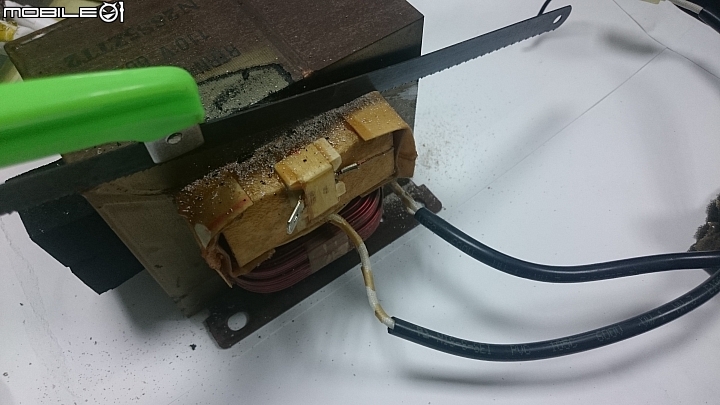

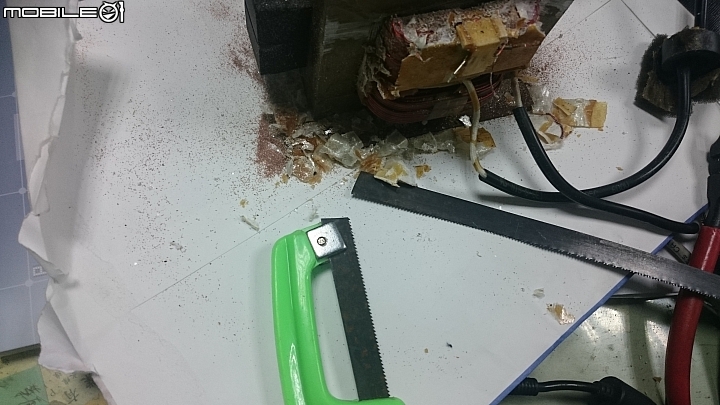

開始鋸
看~~斷了!
幸好這種固定鋸片的柄只要有一半就可以固定
用斷掉1/3的鋸片再繼續鋸
........又斷了~
我這時合理的懷疑這鋸片有偷工減料
要不然鋸不到四分之一個深度就斷了兩次

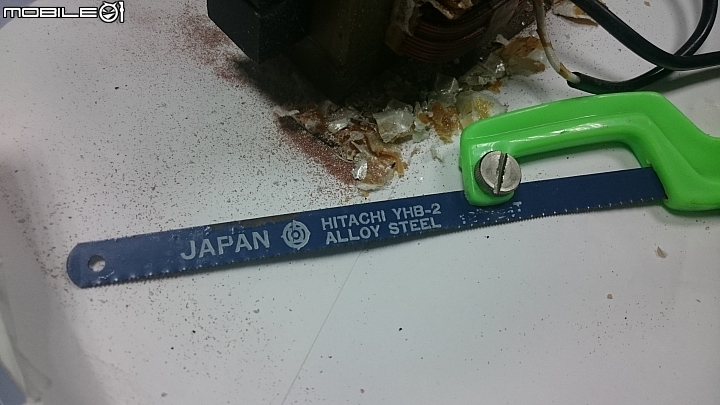

恁杯火大...去隔壁五金行問...買到了一把Hitachi的
老闆說鋸鋁鋸鐵都很好用
繼續未鋸完的工作

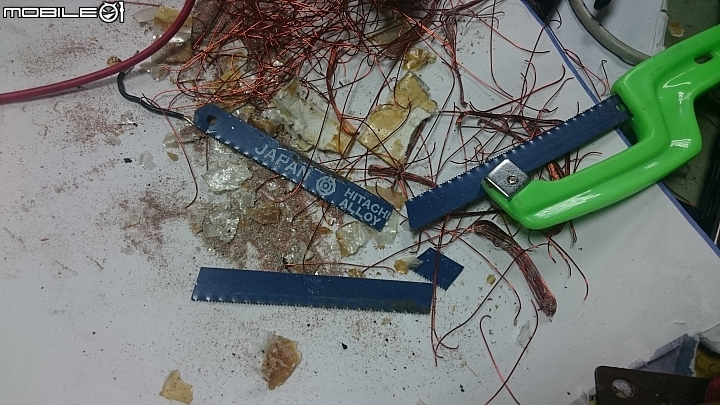

大約五分鐘後,悲劇再次發生
看看看看看~~

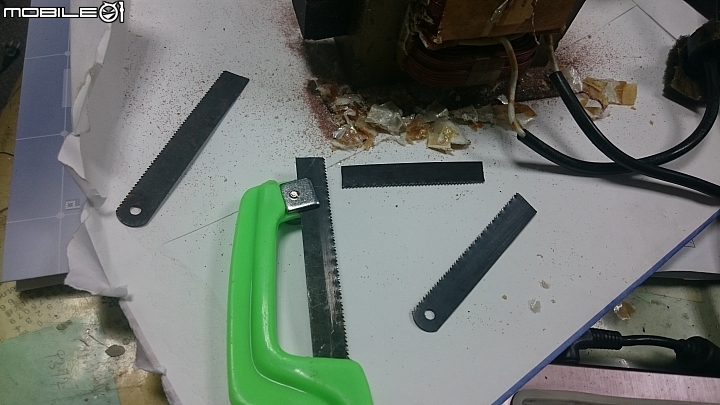

直接斷成四截
呃.........這時之間信心全失
暫停五分鐘,心情先平復一下
感覺有連續五場lol都吃土的FU
但是日子還要過,於是就硬上了

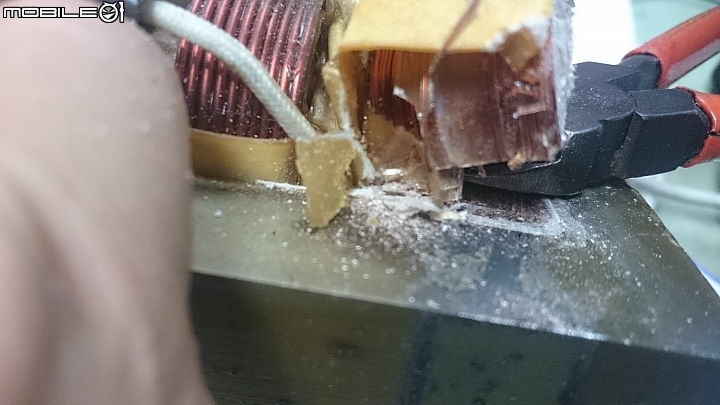

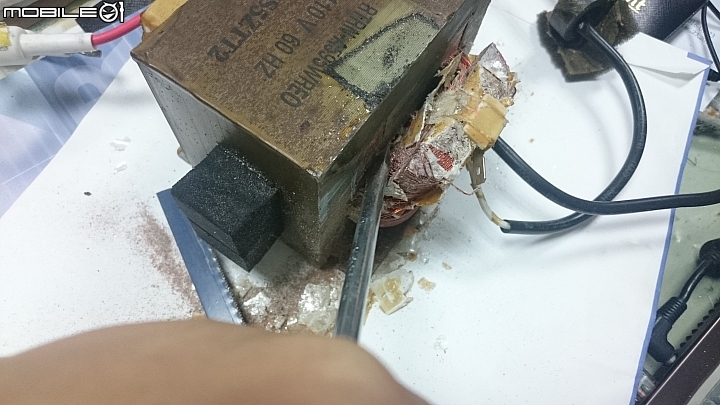

拿起一字起直接用撬的
然後再配合K牌斜口鉗剪斷
前後花了我一個多小時終於切開了
我手邊正好有一個鐵塊,尺寸正好可以用來把卡在矽鋼片的銅線往外推
(說是推,應該是把鐵塊頂在切開變壓器的銅線切片上用鐵鎚硬敲)

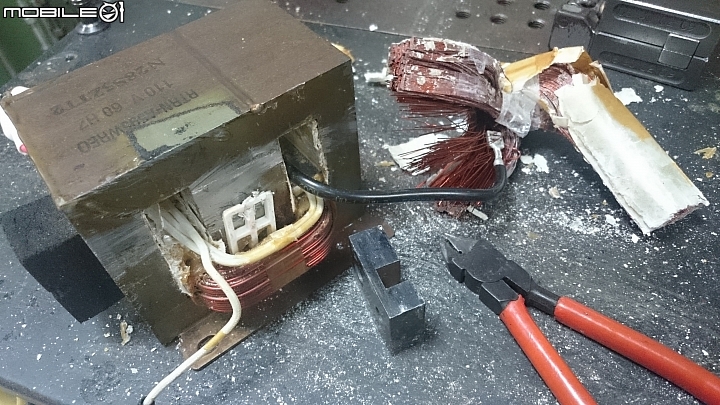

推好之後的照片
又跑去隔壁五金行買了這個

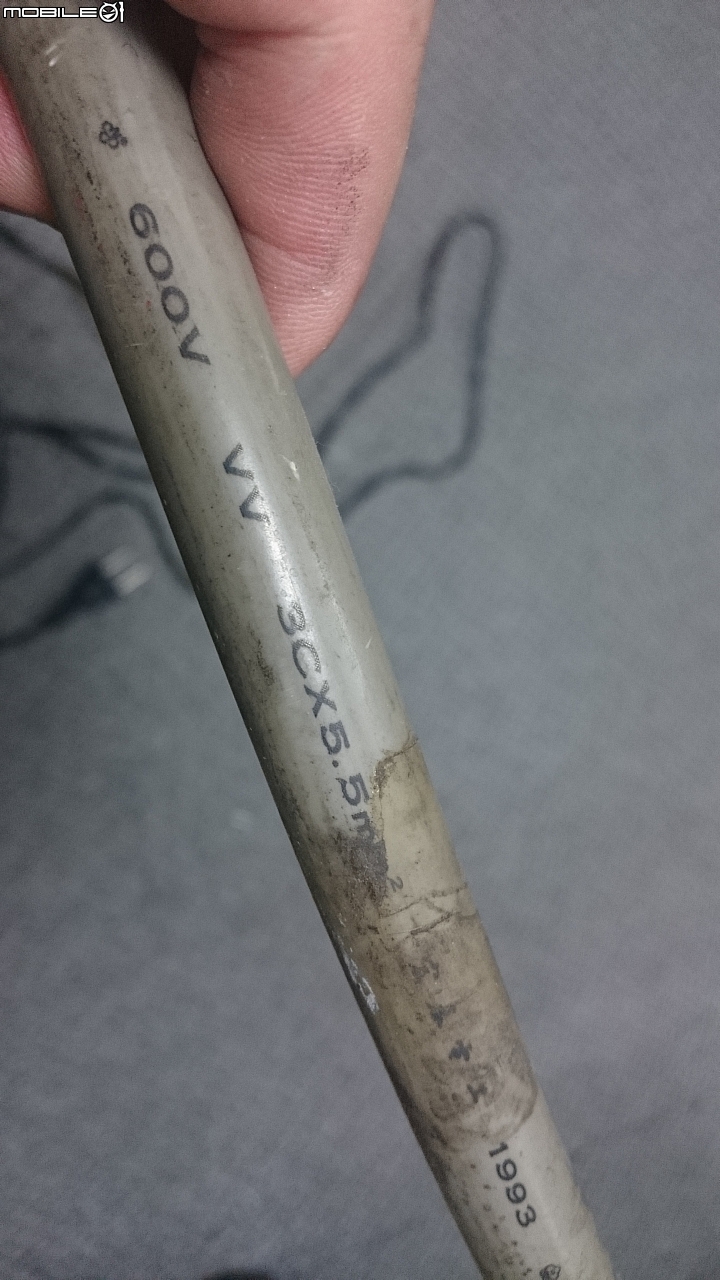

這是他們的餘料5.5平方針*3c的電力線,長度約60cm,算我50元

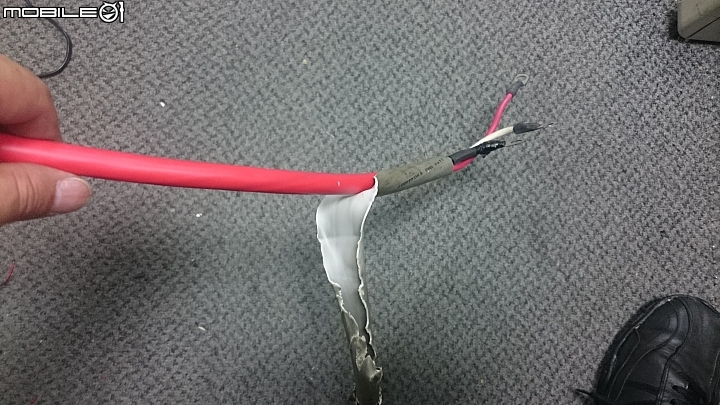

把皮扒開
扒開後有三條芯線,就黑紅白三芯
我用白芯的線繞了從二次側線圈原本的位置

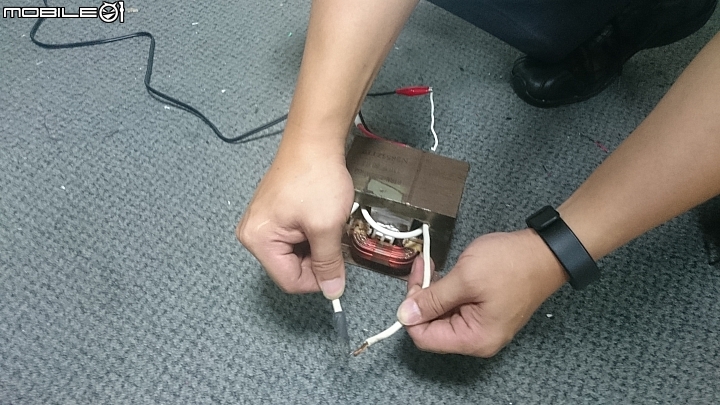

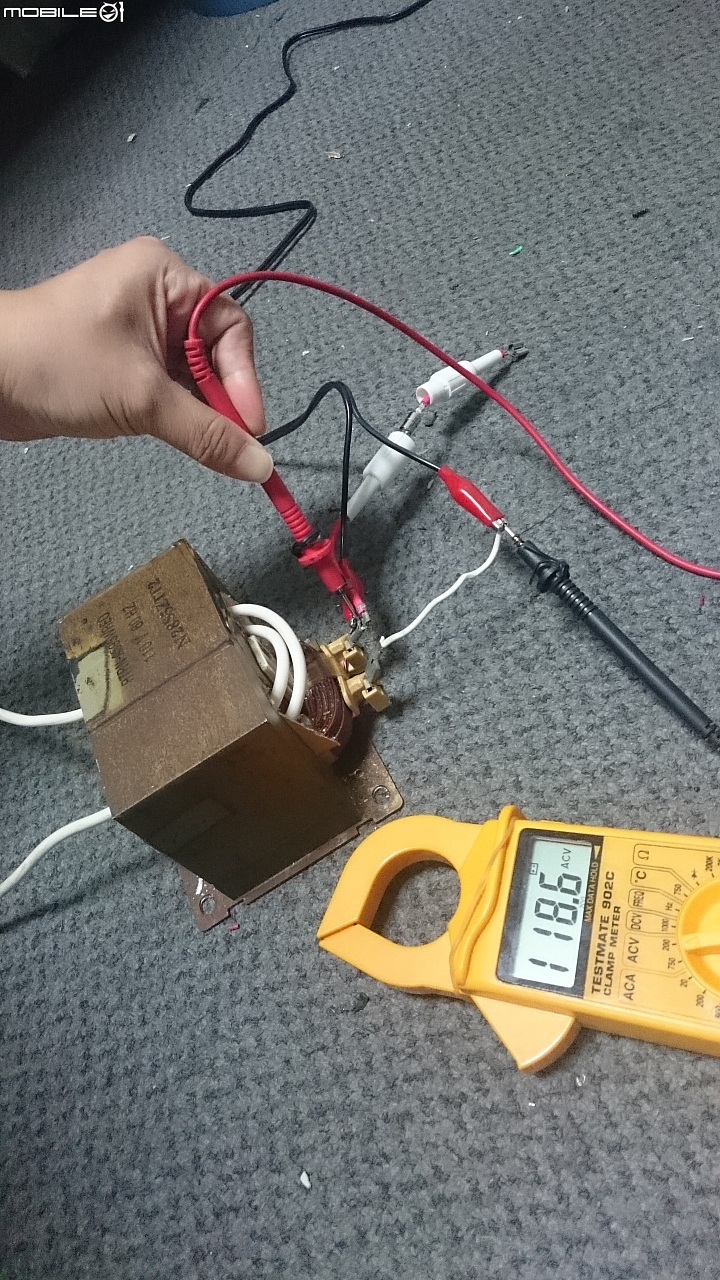

只繞一圈,然後把一條家用電源線接上去並且量測一次側輸入電壓,118.6V(這電壓有點高)

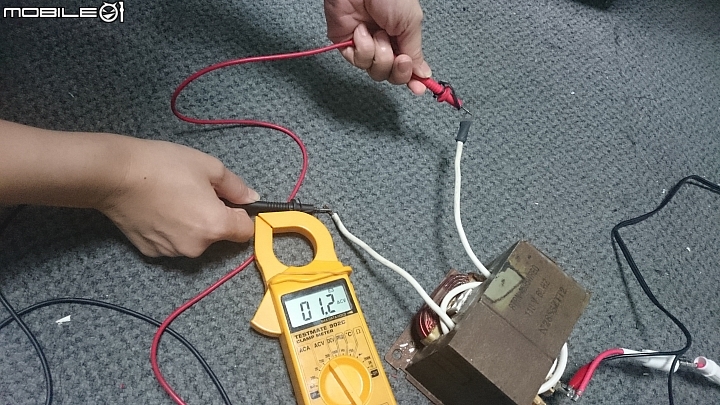

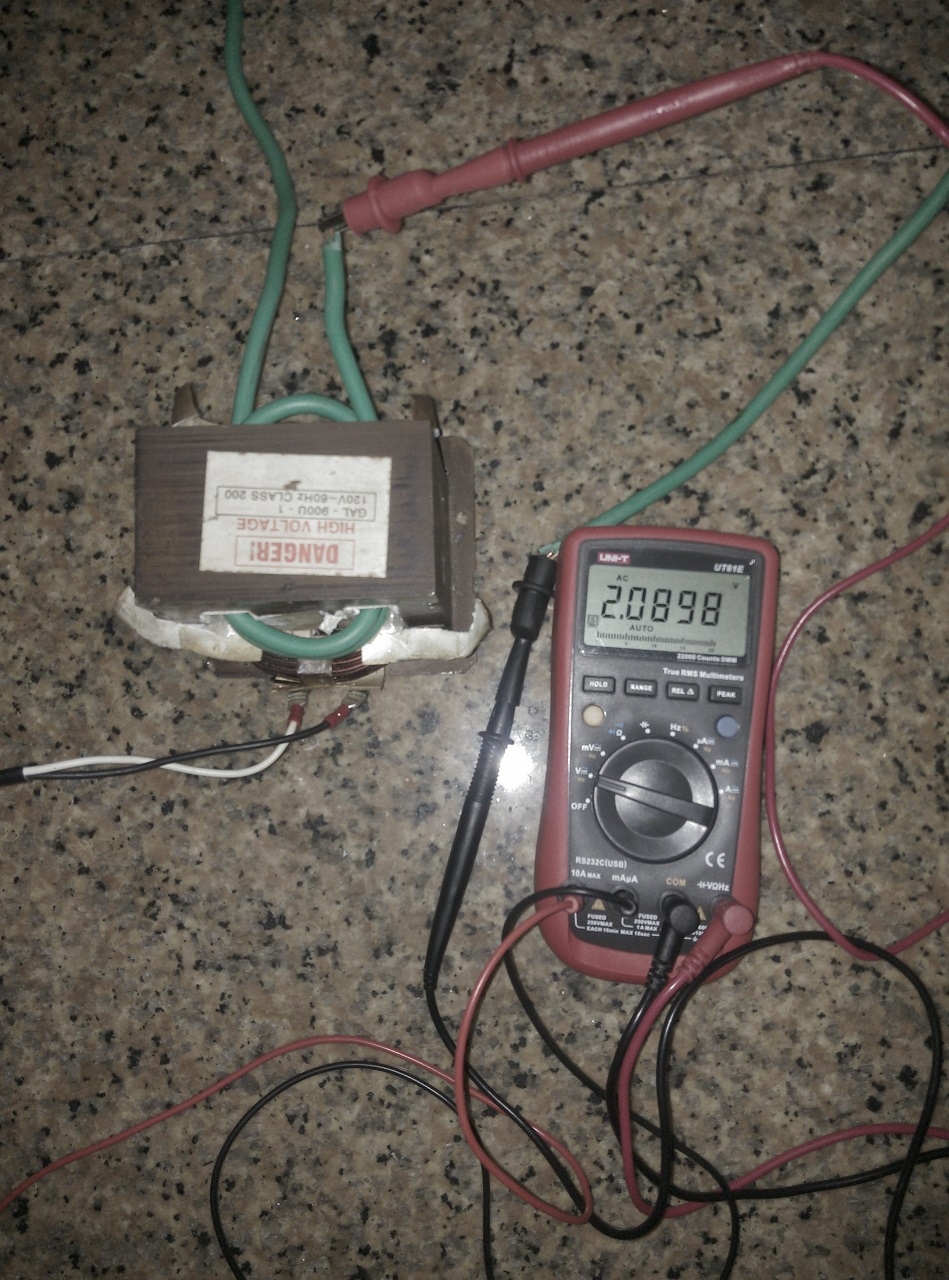

然後再量二次側電壓,才1.2V ,真低,但是電焊機是利用高電流,電壓低沒關係
這電壓用手直接摸也不會被電到

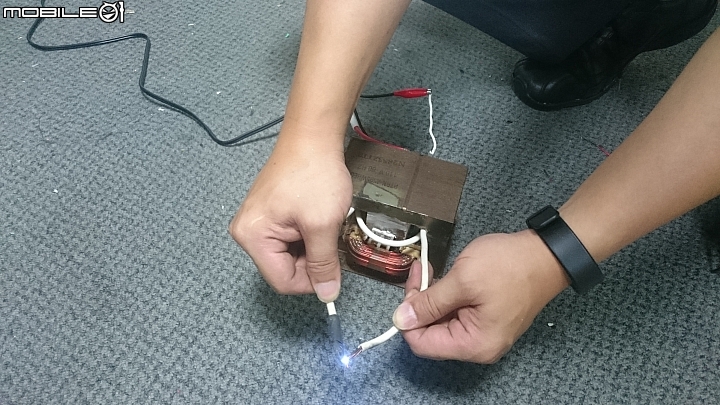

已經接好電了...來短路一下子看看火花吧
(這部分會有危險性,叔叔有練過...小朋友不要學)
看起來藍色的火花真閃真漂亮啊
我一直找不到可以用來測試點焊的鎳片和接在電線上的純銅頭
所以暫時無法測試點焊能力
無聊手賤剪下一小段家用電源線,規格是18AWG,約0.81平方mm的銅線
纏上去然後短路
WOW~短路後銅線冒煙~
不到幾秒鐘,銅線變火紅,然後熔化斷了~
小小DIY還是有一點威力,下次若找到鎳片和銅頭再把點焊照片補上來
這東西花了我兩個多小時....唉~也是很無聊
以上感覺過程中有好幾段沒有拍到照片,有點可惜
還有原本微波爐中門上的四個微動開關
還有保護用的溫度開關應該要拆下來繼續做應用
開關可以並聯做為啟動開關之用
而溫度開關可以貼在變壓器表面做為預防過熱保護
因為我太懶了,所以沒有再找木板和銅頭組合起來
有興趣和能力的人可以玩玩
