請網上的大神救救我!!! 吊燈的電線要怎麼裝才能正常開關..??!

axing01
個人積分：0分
文章編號：60602551

0分

樓主

2016-06-16 13:59

小弟我的水電經驗是零
日前煙霧偵測器壞掉了
跑去買Nest Protect...
想說看Youtube 上的Demo 帶, 才兩條線很好裝 (黑白)
就買了接線版的...
沒有想到打開後居然有四組電線 (4條黑線, 4條白線, 4條裸線, 外加1條紅線)
趕緊上網查其他網站 (http://www.hammerzone.com/archives/elect/finish/smoke_detector/01/install_AC_smoke_alarm.htm)
我馬上照著把裸線綁一起
4條白線跟Nest Protect 的白線接起來
4條黑線跟Nest Protect 的黑線接起來
紅線是煙霧器的通訊線, 因為Nest Protect 是無線的所以不用接
結果奇妙的事發生了......

Nest Protect 顯示AC120 的電源接起來了!!
但另一方面, 靠么...我一邊的吊燈居然開關沒辦法用了...
吊燈變成常開的狀態

我想網站上是三組電線
我的有四組, 應該其中一組是吊燈的吧??!!
結果沒錯, 我把其中一組分開來, 吊燈就變成常關的狀態了...

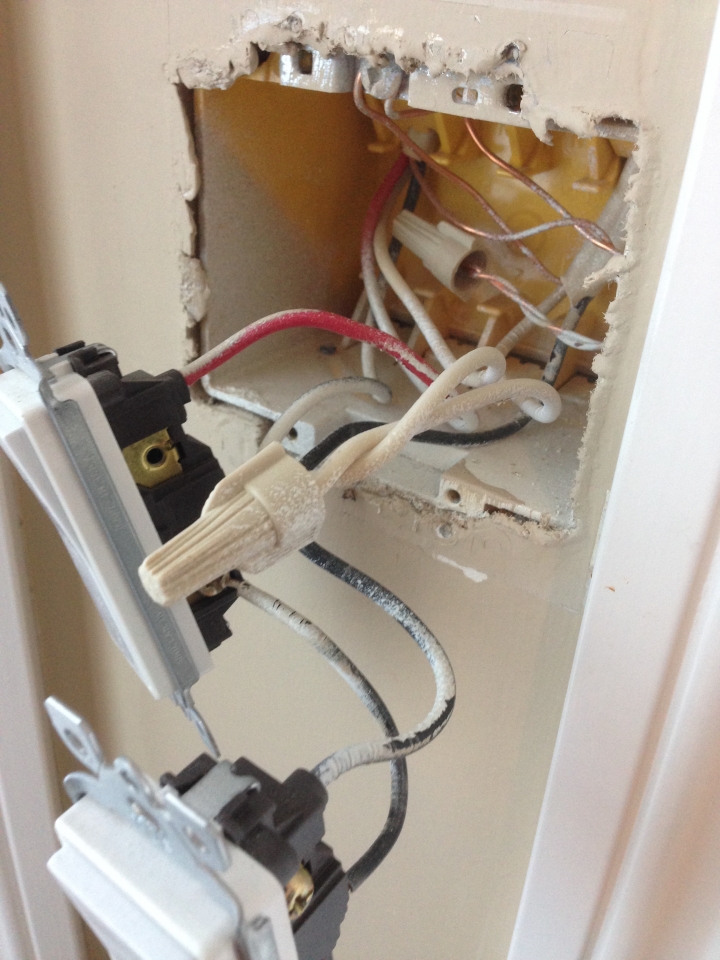

如圖下:
請網上的大神救救我!!! 吊燈的電線要怎麼裝才能正常開關..??!

我想跪求問版上的水電神人
我該怎麼裝才能讓吊燈的正常開關??

不同角度:

請網上的大神救救我!!! 吊燈的電線要怎麼裝才能正常開關..??!

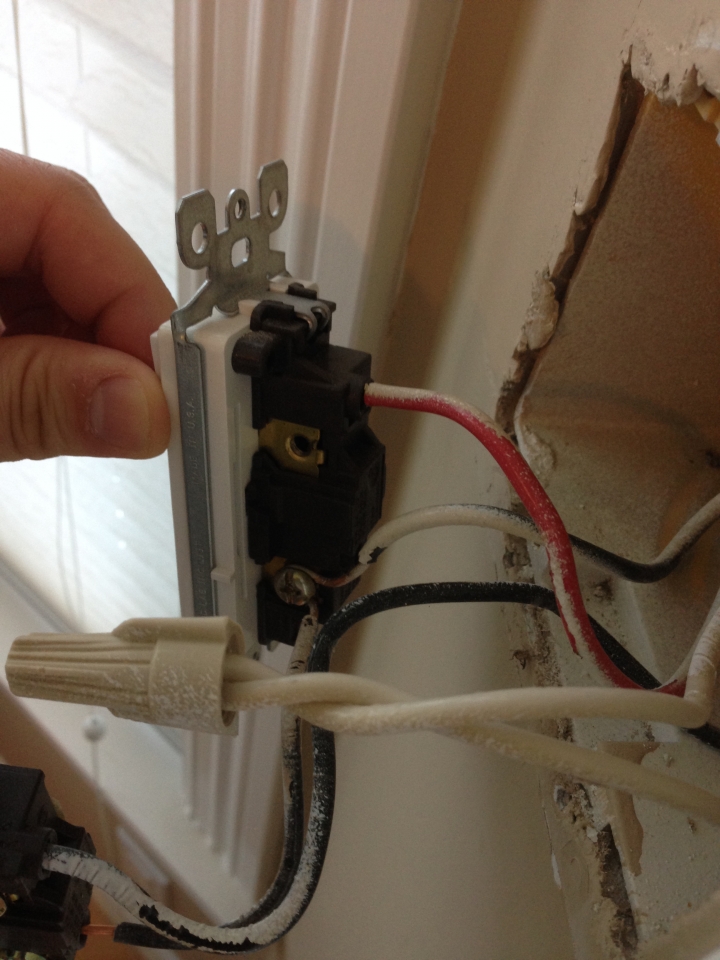

吊燈的開關:

跟它連接的另一盞燈的開關:

請網上的大神救救我!!! 吊燈的電線要怎麼裝才能正常開關..??!

救救我啊!!
懇求神人的幫忙!!!

2016-06-16 13:59 發佈

文章關鍵字大神吊燈電線

hillside

hillside
個人積分：12429分
文章編號：60602602

12429分

2樓

2016-06-16 14:03

axing01 wrote:
小弟我的水電經驗是零...(恕刪)

水電行

luzibin

luzibin
個人積分：2184分
文章編號：60603962

2184分

3樓

2016-06-16 15:53

axing01 wrote:
小弟我的水電經驗是...(恕刪)

第一次看到房子內的電線居然用裸線。

建議找水電行，或找自己認識的，有水電背景的來弄。我自己是有接過吊扇(含燈)，但真的只有兩條線，因為控制(吊扇風力控制、電燈明亮控制)，都是吊扇內的控制開關負責，牆壁出來的線就只有110V與0V的線而已。

再次強調，我真的沒見過房子內的配線用裸線。

"NIKON D200"+"12-24 F4"+"24-70 F2.8"+ "50mm F1.8"+"70-300G VR" +SB800

donjason

donjason
個人積分：1491分
文章編號：60604659

1491分

4樓

2016-06-16 16:49

還是要準備一下三用電錶，不然驗電筆之類也可以，確定那個有電，看起來紅色是控制線，黑色的是有電，白色是中性不帶電，所以吊燈有一條是接紅色線，一條要接中性線，不過還是要確認好，沒把握請水電工人來吧，看起來不像是台灣的規格，不知國外那?

一對夫妻到動物園，看到了大狒狒時，妻：真奇怪，愈難看的動物愈多人看。夫：不要叫這麼大聲，大家都在看妳

axing01

axing01
個人積分：0分
文章編號：60610390

0分

樓主

2016-06-17 4:20

裸線我查網站是接地線
重點是我把第四組吊燈的線 (黑/白)接起來後
吊燈變成不能開關, 變成常開狀態...
看來一定要叫人來看了..

axing01

axing01
個人積分：0分
文章編號：60610392

0分

樓主

2016-06-17 4:22

開關(Switch)的配線我沒動過
我動過的只有煙霧警報器孔裡的配線
動過以前都是可以正常開關的
我記得紅線好像有接到哪個線上...

泥做裝修

泥做裝修
個人積分：25分
文章編號：60622857

25分

7樓

2016-06-18 2:41

最好拿電表測一下不然只看圖實在是很危險到時短路...

jk300

jk300
個人積分：5553分
文章編號：60623362

5553分

8樓

2016-06-18 7:18

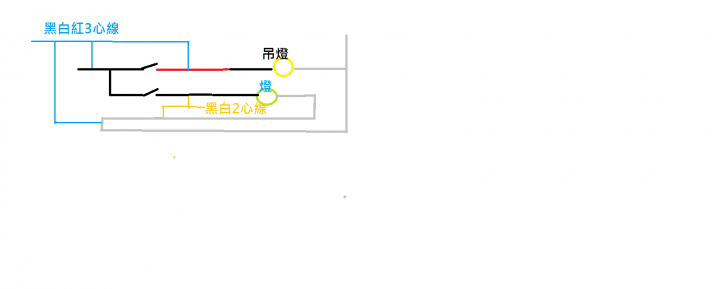

網路的圖,顏色僅供參考,
總之想要控制燈的開關,
線路必須經過"開關"~
然後開關的線,跟燈的一頭接
另一頭再回去配電盤

--------------
亂接之後,對於其中一個吊燈似乎沒有影響,
那吊燈的線路也許在其他位置,就沒深入探討

----------------
我把第四組吊燈的線 (黑/白)接起來後,亮著
從插座來看,黑色應該是有電,

沒意外的話,
紅色線+那條白色線,
你底下就可以控制吊燈,

紅色線的開關打開後,可是會帶電的
剩下一條單獨黑線?感覺怪怪的
也許如你網址的配線,
黑色全卷再一起
-------------------------

總之,如果看不懂,
應該去思考,

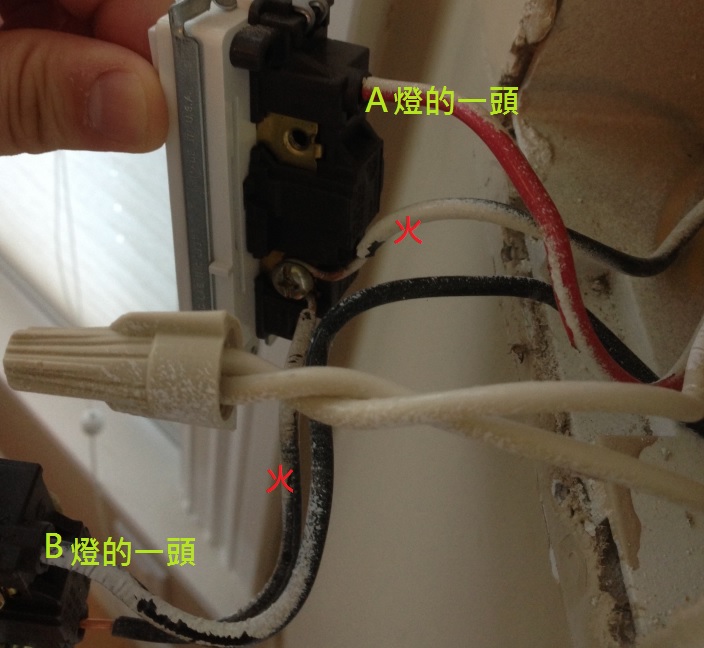

底下開關,有一條黑色,有一條紅色,
上去接兩個燈的其中一頭,
B燈似乎沒什麼狀況,
就不用去深入~

jeckmin

jeckmin
個人積分：729分
文章編號：60629124

729分

9樓

2016-06-18 20:45

我看起來的電路.
所以紅接吊燈黑.吊燈白跟其他白接一起.
