請水電專家幫我看看這樣子還有需要修改什麼嗎？？？

傲小風
個人積分：68分
文章編號：60320095

68分

樓主

2016-05-24 0:01

女友買了一間30年的一樓公寓大概24坪3房2廳2衛浴！！
差多不快好了，只剩下門窗跟水電最後收尾，請問大家還有需要注意的地方嗎？？
電線都是太平洋今年的線，網路線是大山cat.6！！
電線的管路都是用硬管沒問題！！
感謝大家

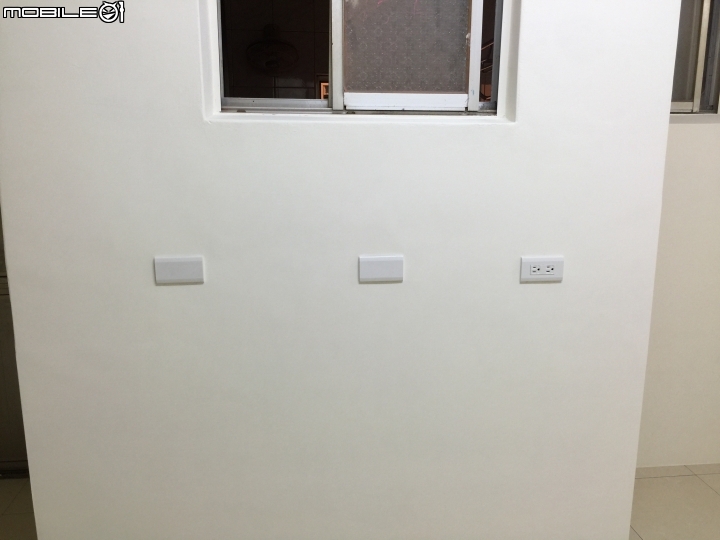

請水電專家幫我看看這樣子還有需要修改什麼嗎？？？

2016-05-24 0:01 發佈

文章關鍵字水電專家

Koori

Koori
個人積分：24分
文章編號：60320494

24分

2樓

2016-05-24 0:42

迴路分的真細,都有心換線了
幹線怎麼看起來只有14 平方，沒上22平方？

傲小風

傲小風
個人積分：68分
文章編號：60320529

68分

樓主

2016-05-24 0:47

Koori wrote:
迴路分的真細,都有...(恕刪)

是說電箱後面那段嗎？？？
明天問問水電老闆！！

cinnamon coffee

cinnamon coffee
個人積分：20439分
文章編號：60323452

20439分

4樓

2016-05-24 10:25

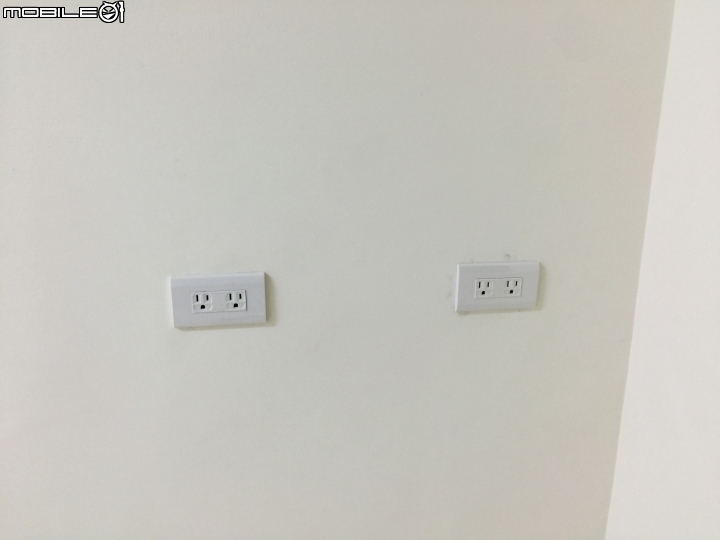

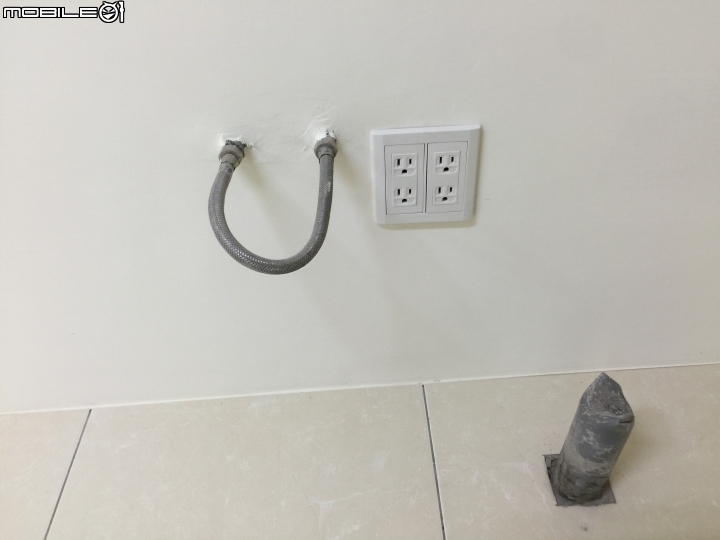

插座與水管出口這麼近，高度又比水管出口低，這是廚房水槽下方嗎？不擔心漏水造成電力短路嗎？

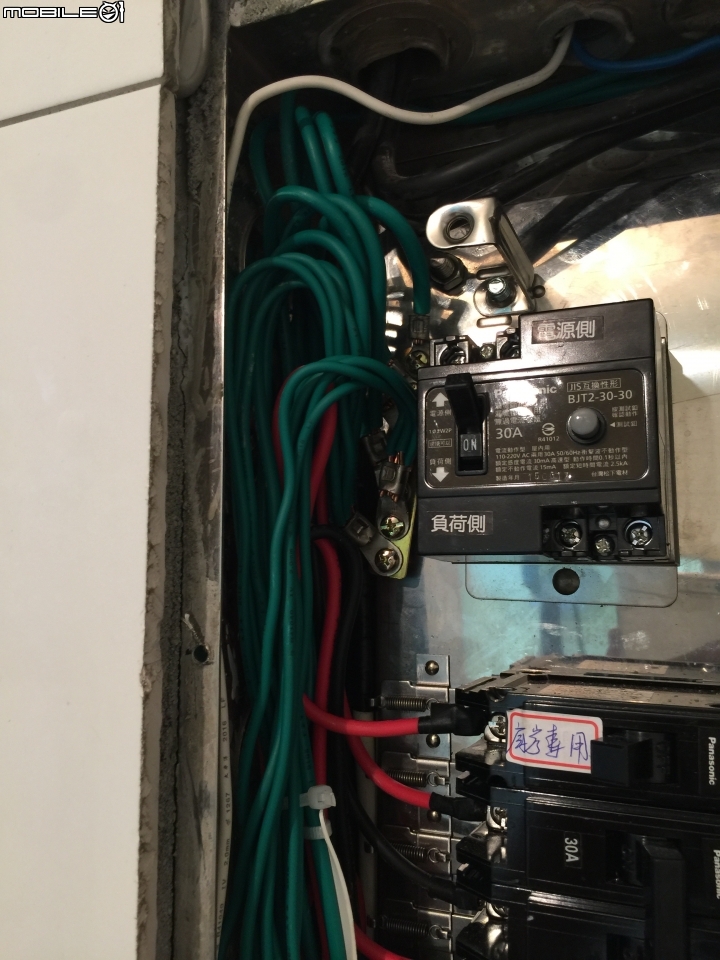

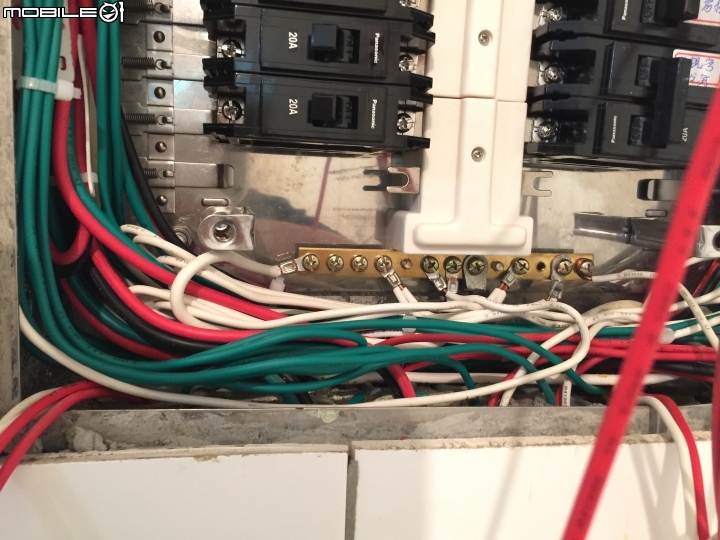

地線（綠色）與中性線（白色）接續錯誤！單心線要直接鎖上電路盤，不可以壓接，更不可兩條同時用壓接端子並用，接地線路這麼亂接更是禁忌

faxio

faxio
個人積分：3770分
文章編號：60323938

3770分

5樓

2016-05-24 10:55

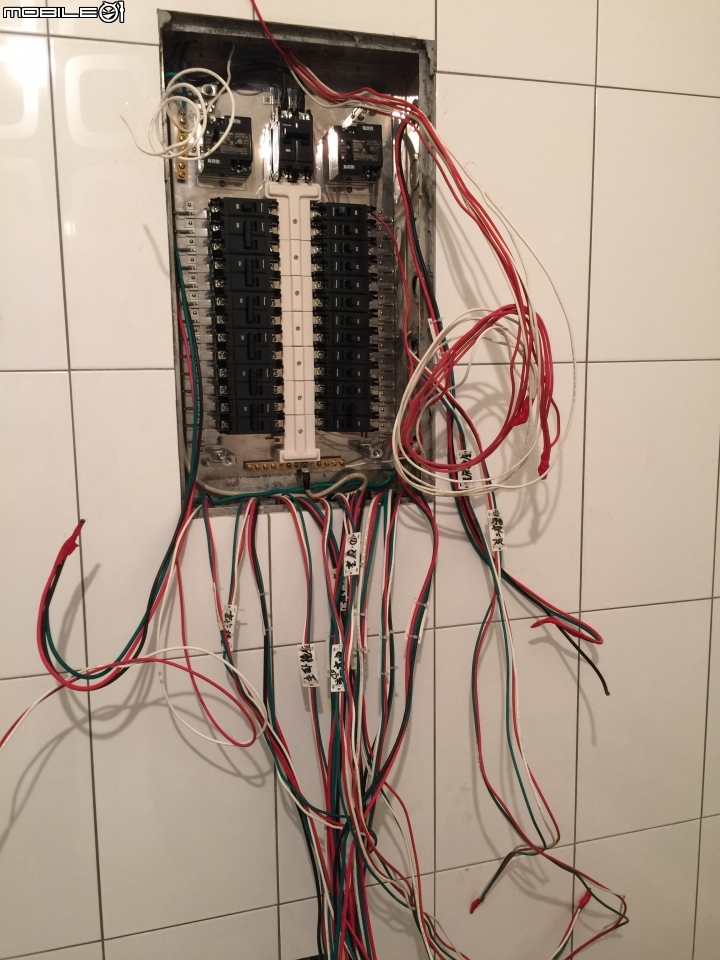

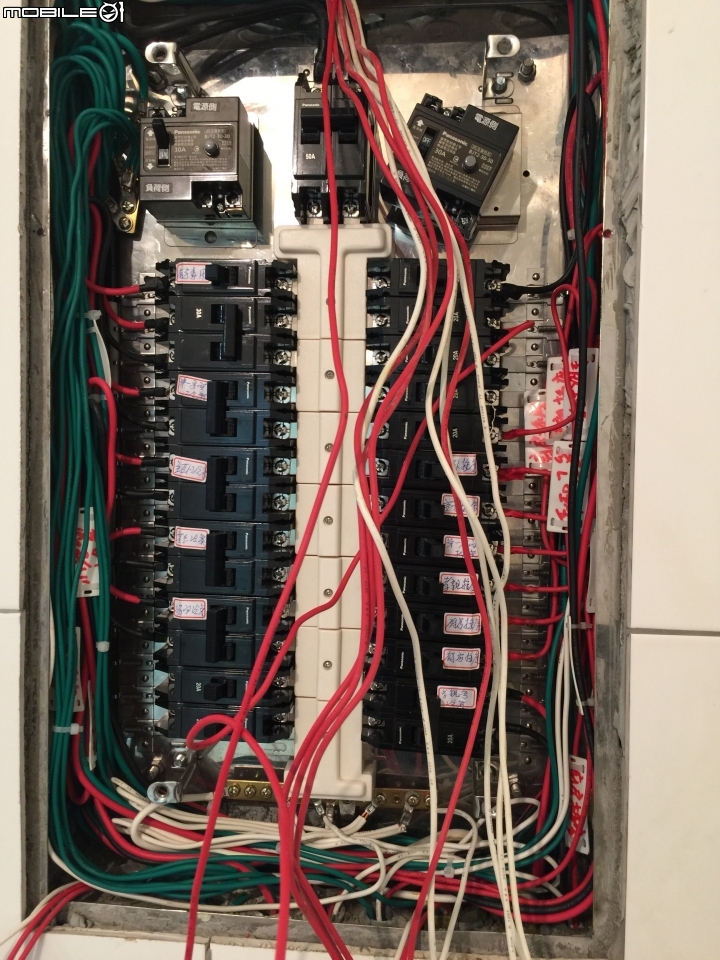

配電箱的走線有點亂
通常電線轉彎處都要直角不過這都沒有

音浪太強~ 不晃會被撞到地上 !

Kudostome

Kudostome
個人積分：949分
文章編號：60336160

949分

6樓

2016-05-25 8:17

傲小風 wrote:
女友買了一間30年...(恕刪)

終於看到30P 的配電盤了(雖然還有2P未使用)，主外線&總電源開關(NFB)要改成100A的(38mm^2線徑)

注意事項如下:
插座安規如果不是用20A的，所有插座迴路之各自 NFB皆要改為15A的。

有用到30A NFB，請確認有無使用插座，如有則該插座安規須為30A的

30A NFB <---> 5.5mm^2 線徑 <---> 30A安規插座
20A NFB <---> 3.5mm^2 線徑 <---> 20A安規插座
15A NFB <---> 2.0mm單心線(同管路三條線以上，15條以下) <---> 15A 安規插座
15A NFB <---> 1.6mm單心線(同管路三條線以下 <---> 15A 安規插座

其它請參考:
請檢查接地是否正確，請參考此篇:接地觀念

請檢查有無共用迴路，被偷工接地線，請參考這篇: 三孔插座

請問一下這樣有無接地線?<---這篇的配電盤，幾乎都不合格! 請務必所有頁面皆看完

重要連結:電器火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!

案例連結: 家裡的配電箱好像傳出燒焦味，一看是後陽台開關的電線燒焦，平常有用烘衣機

用三用電表量:
火線(L)& 水線(N)之間為 110V，
火線(L)& 地線(G) 之間為110V，
水線(N) & 地線(G)之間則為 0V

水線(N)為帶電，但是它的電位為趨近於 0V，因為該線會在電表處被接地一次(住家該接地電阻小於100歐姆即可)，所以相對於站在大地上的人體而言，電位為趨近於0V，要判定你家電表處有無總接地，請用三用電表並撥至AC檔，紅棒接觸水線(N)，黑棒用你的手握住即可(此時人體需赤腳)，讀出之電壓值必須落在零點幾伏特! 這樣就代表你家有正確之總接地了，時間久了，亦可以用此法來判定總接地是否有鏽蝕鬆脫，如有鏽蝕鬆脫此電壓值會升高且會大於 1 伏特，此時就要找水電來維護了!
再來是確認迴路接地是否正確，也就是每個用電迴路之 N-G之間之阻值需小於 1 歐姆!

因為水線(N)& 地線(G) 要在電表處或配電盤內擇一處共接! 所以每個迴路出口上之水線(N) & 地線(G)之間電阻值需小於 1 歐姆，且兩者之間沒有壓差存在，所以為 0V! 兩者之間只要不是0V，皆非為正確之接地!

還有，每條接地線最好用勾表檢查，有無電流存在，如有代表接地迴路已形成，請務必排除該接地迴路，接地線才安全!

要用歐姆檔量測每個迴路之 N-G之間之阻值時，最好將總開關關掉，再來量測，且此值需小於1歐姆，該迴路才是正確之接地!
