這樣拉線有需要修正嗎?

hgrlyhinet
個人積分：1分
文章編號：60026220

1分

樓主

2016-04-28 21:03

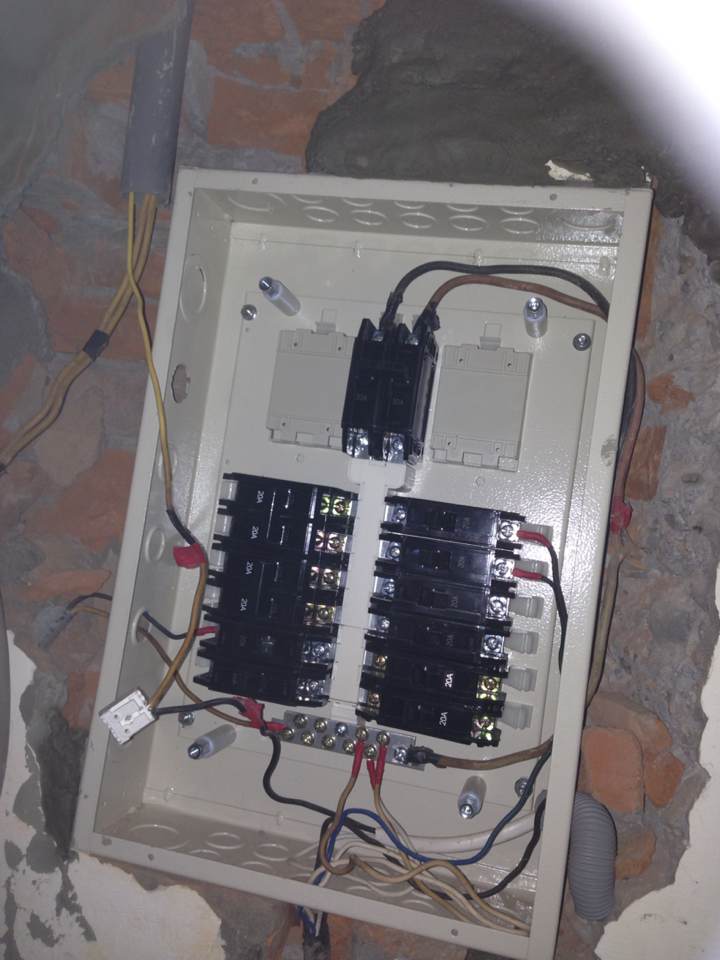

右邊四個NFB是要裝2.0絞線單獨回路，線之前拉的

左上二個NFB是要裝冷氣

留下一個左下預留

先講一下更換流程

買了二雙手套，一套自己用，一套把手指的部份剪下

把總開總關掉，在地板放一層塑膠在放一層地毯，把護目鏡帶好，絕源手帶好

然後拔一個進電線把手指塑膠套進去在用膠代封口另一個也是一樣

要退出開總時一根根退出，三根一起退怕塑膠套不夠絕源

進新開關箱也是一樣一根進然後鎖，在進一根在鎖

其實做把牆鑿好剩不到二公分左右的厚度就想找水電

但水電報價加一個總開關要３２ＸＸ只好自己默默做完

如果沒什麼問題明天線就能全弄好另更換一小組新電線

感謝之前回覆我文章的板友

這樣拉線有需要修正嗎?

這是舊的開關箱

2016-04-28 21:03 發佈

本壘板

本壘板
個人積分：11分
文章編號：60026964

11分

2樓

2016-04-28 22:11

你的電線都沒套水管~以後不打算更換電線了嗎?還是以後要換電線打一次~看照片中電線也很老舊了~不打算順便一次更換嗎?
純建議~聽不聽再你嚕~

hgrlyhinet

hgrlyhinet
個人積分：1分
文章編號：60027025

1分

樓主

2016-04-28 22:15

本壘板 wrote:
你的電線都沒套水管...(恕刪)

明天要去買軟管裝上去，塑膠管我一直彎不好....，其他電線打算慢慢換，太複雜了

進電的電線我剛爬了點文，好像很少水電工願意施工

Kudostome

Kudostome
個人積分：949分
文章編號：60029843

949分

4樓

2016-04-29 8:16

hgrlyhinet wrote:
右邊四個NFB是要...(恕刪)

你這個盤要合格還差10萬八千里! 我在網路上看到的住家配電盤大部分都不合格，總結下來有合格的可能不到 1%。

記得一定要去買CD軟管來保護電線

為了安全起見，可以去台電申請電表處拆封，然後將電錶移除，這樣一來就不用活線作業! 施工完後再把電錶裝回，裝回前總開關全部關閉。這樣會有2-3天的作業時間，台電人員會自行回來裝錶封。

還有一般110V插座安規為15A，需要搭配 15A NFB

2個 15A NFB <---> 1.6mm(同管路4條線以下) <---> 2個 15A 安規之插座 (該兩個迴路之火線需不同相)
3~7個 15A NFB <---> 2.0mm(同管路7~15條線) <---> 3~7個 15A 安規之插座 (且火線之相位需平均分配給這些迴路，達到附載平衡)

20A NFB <---> 3.5mm^2 <---> 20A 安規之插座
30A NFB <---> 5.5mm^2 <---> 30A 安規之插座

請參考:

請檢查接地是否正確，請參考此篇:接地觀念

請檢查有無共用迴路，被偷工接地線，請參考這篇: 三孔插座

http://www.mobile01.com/topicdetail.php?f=335&t=4765997

http://www.mobile01.com/topicdetail.php?f=335&t=4781707&p=5#60023873 此版第5頁42樓，有正規之配電盤圖

請問一下這樣有無接地線?<---這篇的配電盤，幾乎都不合格! 請務必所有頁面皆看完

重要連結:電器火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!

案例連結: 家裡的配電箱好像傳出燒焦味，一看是後陽台開關的電線燒焦，平常有用烘衣機

battery0922

battery0922
個人積分：392分
文章編號：60031742

392分

5樓

2016-04-29 10:38

hgrlyhinet wrote:
右邊四個NFB是要...(恕刪)

進屋線怎麼是裸的???沒爆真是賺到了

圖2那種開官都可換了...若要懷舊可用在10A以下線路上........

xb5001

xb5001
個人積分：0分
文章編號：60043588

0分

6樓

2016-04-30 10:22

這就要看你的標準到哪了...如果只是要求能用的，線路接對就沒問題。

***********************************************************************

NFB的配置原則上有點問題，最好依照負載端來選擇容量才有保護作用，樓上有網友分享可參考看看。

冷氣用的那一個看不太清楚，不知道是1P還2P的?

你是自己DIY打牆放箱子嗎?如果其他線路要用到合格我看妳牆壁會打到"咪咪帽帽"，後續補土粉刷也是自行DIY嗎?

打算裸線直接補土嗎?如果是這樣我建議你，除了外電輸入其他乾脆都配明管工業風好了

accepter

accepter
個人積分：4分
文章編號：60044349

4分

7樓

2016-04-30 11:49

這是自己DIY拉線嗎？
