跪求按鈕開關接線圖

samsung10298
個人積分：1分
文章編號：59229421

1分

樓主

2016-02-18 17:31

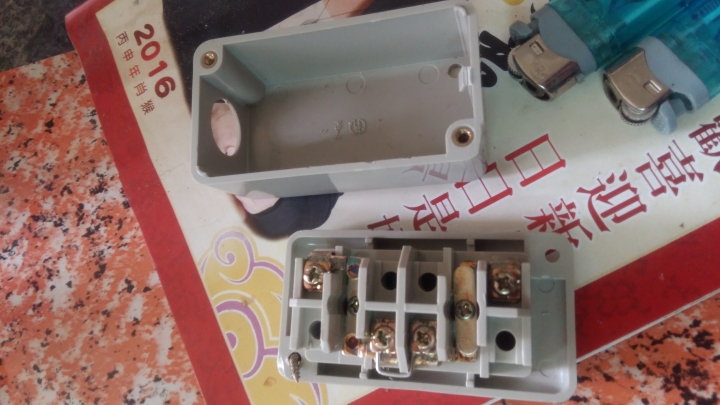

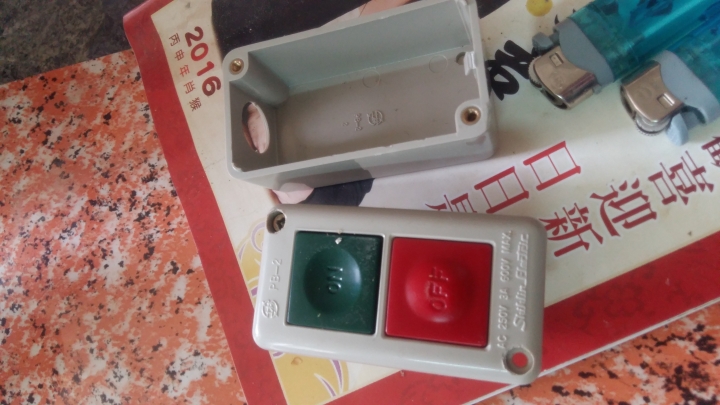

麻煩各位大大……跪求下圖中按鈕開關接線圖

跪求按鈕開關接線圖

跪求按鈕開關接線圖

2016-02-18 17:31 發佈

文章關鍵字按鈕線圖

calvinko

calvinko
個人積分：67分
文章編號：59229495

67分

2樓

2016-02-18 17:39

一個共用點再1a1b

Libra3213
個人積分：18分
文章編號：59235164

18分

3樓

2016-02-19 9:37

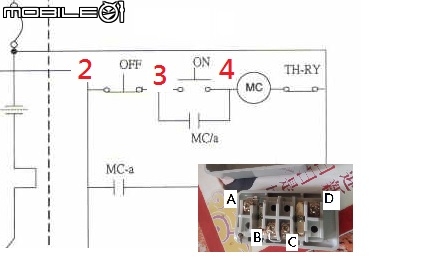

這個需要再接自保持電路

你可參考這篇文章
http://www.mobile01.com/topicdetail.php?f=37&t=2975603

另外，你可以看到這個按鈕開關有四個接點（A B C D）
其中，中間兩個接點（B C）已經短路了（它有接一條小小的線）
你先準備一個電表，再確認一次

若是你量到的
1. A B有短路，那你就將A接到2 D接到4
2. C D有短路，那你就將A接到4 D接到2
再搭配自保持就可以了
