農田灌溉水壓計算

geniuslihao

geniuslihao
個人積分：23分
文章編號：59070686

23分

樓主

2016-01-30 21:51

算了很久最後還是有一些困惑的地方
想請問一下
抽水機 3HP 出水口徑3" 揚程40m時每分鐘水量180L

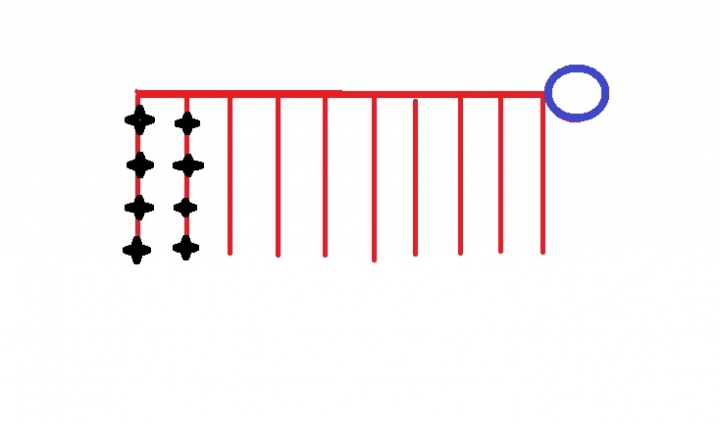

農田灌溉水壓計算

藍色圈圈部分為蓄水池橫向使用3"管100米縱向使用4分管40米
灑水噴頭壓力需求4kg
假設我目前只供應最遠的兩個分支其他分支關閉
請問(1)
水從蓄水池送到最遠的噴水頭在總噴水量每分鐘180L的時候是不是仍可以維持四公斤的壓力?

(2)我使用流量公式計算 4公斤的水壓經由四分管送到40m遠的地方時水流量每分鐘是19.8L(不知有沒有算錯)
如果我其他分支每分鐘總水量不超過180L 是否40m遠的地方就可以維持19.8L流量

2016-01-30 21:51 發佈

文章關鍵字農田灌溉水壓

半桶水

半桶水
個人積分：17分
文章編號：59070878

17分

2樓

2016-01-30 22:21

還要加上你的噴水頭每一個的失壓
所以會比你算的還少，請問你的晒水頭，要求的壓力，流量，噴程

geniuslihao

geniuslihao
個人積分：23分
文章編號：59073280

23分

樓主

2016-01-31 9:43

半桶水 wrote:
還要加上你的噴水頭...(恕刪)

我的噴水頭壓力4kg 水量每分鐘20L 噴程15米
我抽水機最高揚程65米在我要的4kg壓力時出水量還有每分鐘180L
我目前噴頭假設9個總出水量180L 雖然其他噴頭有失壓但是還未超出4KG時的額定水量
不是就應該可以穩壓在4KG嗎?

ryan70

ryan70
個人積分：34分
文章編號：59073669

34分

4樓

2016-01-31 10:54

一定算錯,
這個標準算法是要算能量損失,
先從抽水機開始,
出口先有接頭損失,
剩下水管有摩擦損失,
每處彎管, 有彎管損失,
每個叉口, 損失(這個要查表),
然後到各出口又有出口損失,
都列出來後,
按各出口的損失能量和出水量會跟抽水機頭的水量和能量(抽水那端進水也有損失),
要跑LOOP的,
如果想要用EXCEL算,
請加油, 很多試的動作要做,

不然請用管路軟體去跑,
這樣沒人會有答案的,
這不是普通的簡易算式, 已經到真的需要專業去算的程度了.
請加油

半桶水

半桶水
個人積分：17分
文章編號：59073919

17分

5樓

2016-01-31 11:39

9個噴頭加上管長，揚程可能少25m了
馬達揚程在40m時壓力應該有四公斤，但揚程40m時馬達出水量有多少呢
而且你要噴水的範圍，土地要多少含水量呀
你是種什麼呢，水噴出來的霧化度是作物需要的嗎
如果不是地下水，多秏的水錢也是很高的

geniuslihao

geniuslihao
個人積分：23分
文章編號：59074129

23分

樓主

2016-01-31 12:12

ryan70 wrote:
一定算錯,這個標準...(恕刪)

這麼複雜啊...一般別人做噴灌也會用到這麼複雜的算法嗎
我看抽水馬達的規格出水量越小水壓會越高
我是怕選馬力大一點的抽水馬達的話我的出水量沒這麼大
那水壓會超出我需求的壓力

geniuslihao

geniuslihao
個人積分：23分
文章編號：59074132

23分

樓主

2016-01-31 12:13

半桶水 wrote:
9個噴頭加上管長，...(恕刪)

水源是打算用灌溉溝渠引到蓄水池的
抽水馬達揚程40m的時候出水量有180L
噴水量是表土濕透就夠了所以耗水量是還好
