SOS 我有一台3hp的皮帶式空壓機~但我不會接電磁閥開關~誰來救救我

86分

樓主

2015-12-11 20:50

誰來救救我~電磁閥開關如何接壓力開關連動~讓馬達啟動
壓力到了停止馬達運轉~壓力不足開啟馬達運轉~

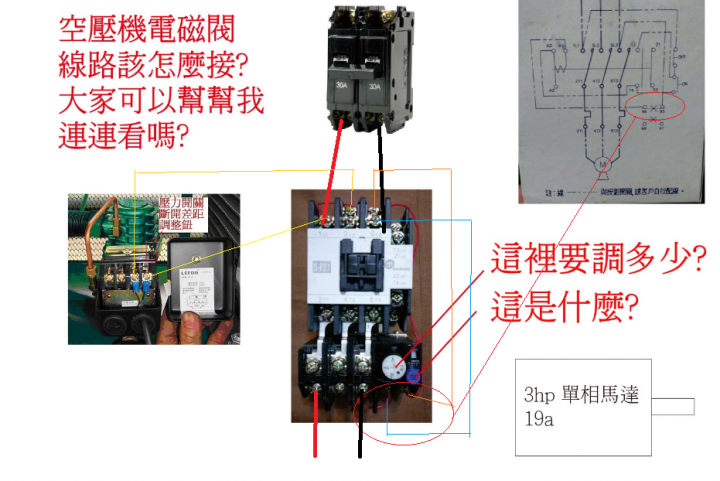

我做了一張圖~希望有好心人可以教教我~幫我連連看

SOS 我有一台3hp的皮帶式空壓機~但我不會接電磁閥開關~誰來救救我

2015-12-11 20:50 發佈

文章關鍵字 SOS 3hp 電磁閥開關皮帶空壓機

jeckmin

729分

2樓

2015-12-11 21:32

底下.橙色.淺藍是接b接點(95-9*那一組)
電流一般設定19*1.05-1.15.
原細紅線拆下.

86分

樓主

2015-12-11 21:42

jeckmin wrote:
底下.橙色.淺藍是接b...(恕刪)

我得救了~感謝大大~熱心連連看~我在這大海般的網路找了兩天~但都三相的~感謝感謝
那~藍色原點上面寫(HAND)H A(AUTO)這是什麼作用?

jeckmin

729分

4樓

2015-12-11 21:57

過載保護器跳脫時.
H手動復歸.按一下.
A自動復歸.
(要過載保護器冷去卻後)

86分

樓主

2015-12-12 23:24

你畫的橘藍黃細線。要用多粗的線？？？？？？？？？問號

jeckmin

729分

6樓

2015-12-13 10:55

沒用多少電.0.5MM2以上就可.
以前配機器上的多用0.5或0.75MM2.

但電工法規要1.25MM2.
落地配電盤配合法規用1.25MM2.

86分

樓主

2015-12-15 23:29

jeckmin wrote:
沒用多少電.0.5MM2...(恕刪)

感謝大大大大大大~你真的是我的救星~感謝感謝
