請問三個單切開關接線盒發現這個東東?

eric92

eric92
個人積分：17分
文章編號：56958868

17分

樓主

2015-08-07 14:48

因為想自D三開關改二開關一插座(都單切),

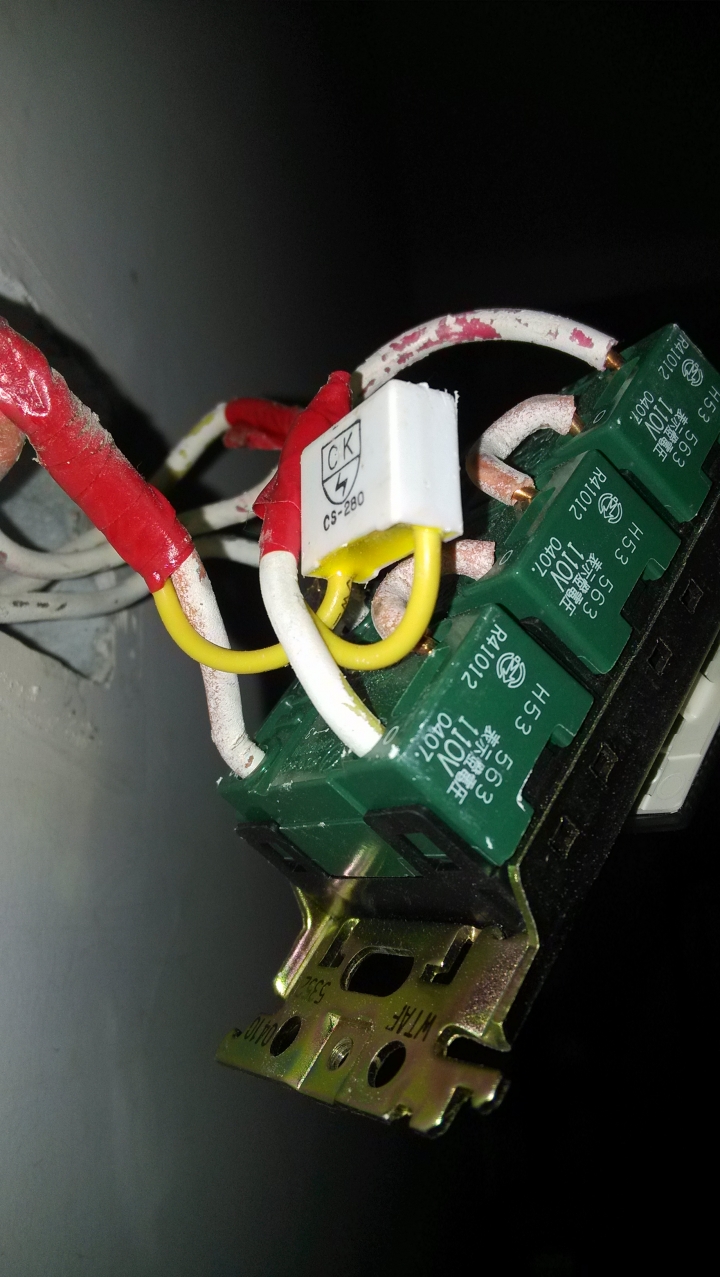

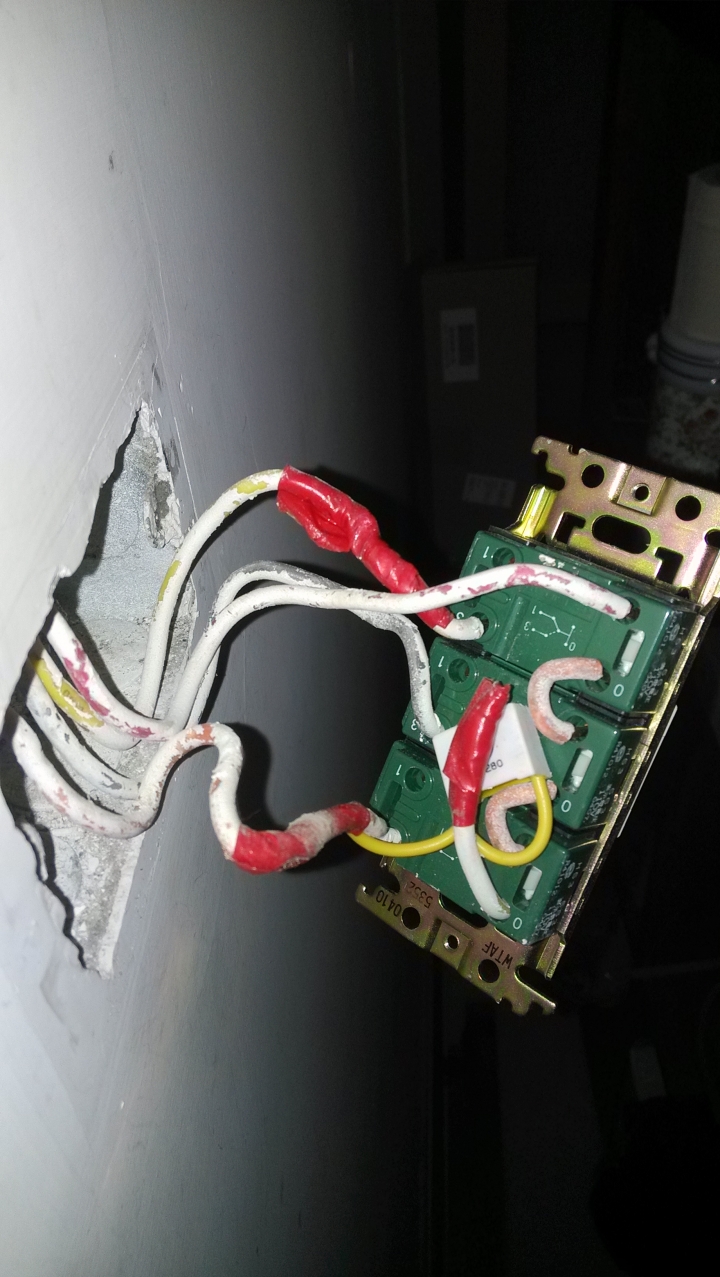

拔下接線盒發現附圖這個東東(CS-280)
請問這個(CS-280)作用是啥?
請問三個單切開關接線盒發現這個東東?

請問三個單切開關接線盒發現這個東東?

還有跪求改插座配線法,因為最上面的開關不用了,
是把最上面的開關直接換成插座接上,然後把不用的燈那邊線對接就好嗎?

感謝達人們指教,謝謝~
請問三個單切開關接線盒發現這個東東?

請問三個單切開關接線盒發現這個東東?

請問三個單切開關接線盒發現這個東東?

請問三個單切開關接線盒發現這個東東?

插座線改接圖(再去不用的燈座那邊把線對接):
請問三個單切開關接線盒發現這個東東?

請問三個單切開關接線盒發現這個東東?

再次感謝~

2015-08-07 14:48 發佈

文章關鍵字開關接線盒東東

supertakuma
個人積分：128分
文章編號：56959817

128分

2樓

2015-08-07 15:53

看來是少了一條中性線( N )...

要從別的地方拉進來...

但如果有裝漏電斷路器的話...中性線也不能隨意拉...

cinnamon coffee

cinnamon coffee
個人積分：21140分
文章編號：56960384

21140分

3樓

2015-08-07 16:29

這開關上是有小燈的對吧？那是一顆故意裝上去的電容，讓你的電燈不會誤動作

chain0310
個人積分：0分
文章編號：56962653

0分

4樓

2015-08-07 20:01

你的開關是三路開關。你畫的插座改接圖紅藍二線應該都是火線（可用電錶確認），如果都是火線這樣插座是沒作用的。還有、你說要去不用的燈座那邊把線對接，請千萬不要這樣做，因為燈座是由火線跟中性線構成一個迴路（可用電錶量測兩線之間是否有電壓），如果你把它們接在一起可是會爆火花的，非常危險。

eric92 wrote:
因為想自D三開關改二...(恕刪)
