開關與計數器的連接

lgs2

0分

樓主

2015-07-20 9:38

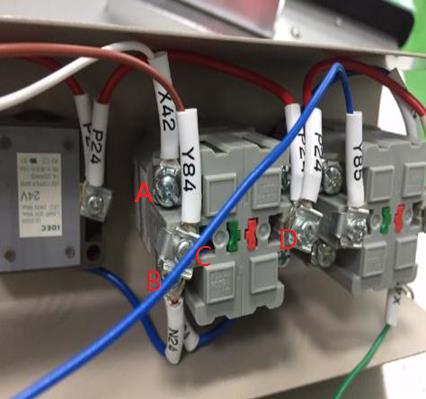

日前因為想嘗試在如下圖中綠色的NO開關上，
開關與計數器的連接

新增一個計數器來記錄該開關的使用次數，

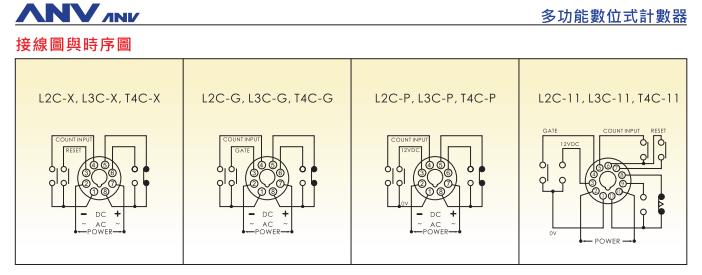

目前是想使用像是以下這種計數器，
開關與計數器的連接

http://www.anvckc.com/content/?321.html
把計數器中的2,7兩點連接下圖NO開關中的B,D點
而1,4兩點則是連接A,C點
開關與計數器的連接

因小弟並非電工背景，雖然看過一些相關的書籍，
1.不知道這樣的串接方式是否正確呢?
2.電源接點有區分正負極嗎?
3.若不使用現有的24V電源，
是否可以其他簡易型(內建電池)可耐24V高位電壓的計數器，
直接連接A,C點即可?

希望若有電工背景的大大能夠幫忙解惑，感激不盡!

2015-07-20 9:38 發佈

文章關鍵字開關計數器

lin4207

9分

2樓

2015-07-20 11:35

1.不知道這樣的串接方式是否正確呢?
A:圖跟資訊不夠，無法回答，連計數器型號都沒有

2.電源接點有區分正負極嗎?
A:要看計數器規格

3.若不使用現有的24V電源，
是否可以其他簡易型(內建電池)可耐24V高位電壓的計數器，
直接連接A,C點即可?
A:如果有簡易型(內建電池)可耐24V高位電壓的計數器，也要確認電壓，以免燒壞PLC

497分

3樓

2015-07-20 11:54

lgs2 wrote:
日前因為想嘗試在如...(恕刪)

計數器中的2,7兩點,比較沒什麼大問題
但計數器中的1,4兩點,最好用乾接點來觸發比較好

你要修改的開關,另一側b接點沒用到
你可以將開關換成2個a接點+1個照光就行
另1組a接點接計數器中的1,4兩點
當你按下開關就觸發計數器

lgs2

0分

樓主

2015-07-21 10:42

感謝a0215b0726大大的回覆

，
所以我把b接點塊換成a接點塊，
然後把現在b接點塊同位置空的兩個接點，
去接計數器的1,4就可以了對嗎？

497分

5樓

2015-07-21 13:15

lgs2 wrote:
感謝a0215b0726...(恕刪)

是!
當按下開關
1,4接點導通,就計數一次
