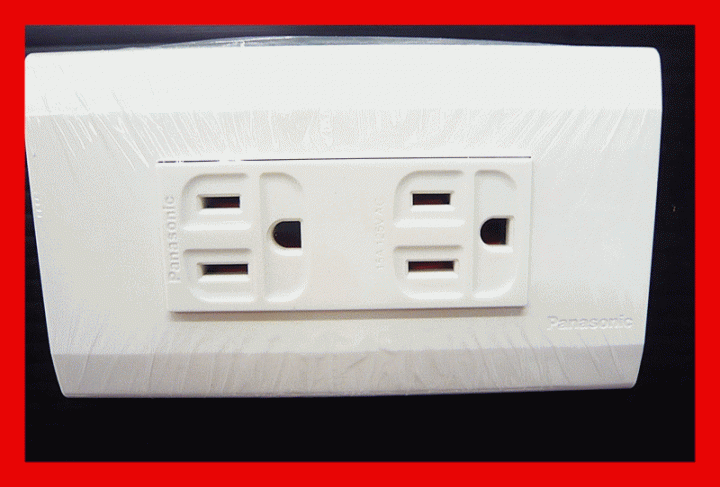

小弟家中的插座原是這種的 (接地、雙插座)

牆壁插座要如何接線

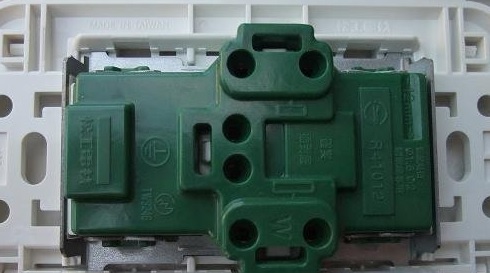

接線面為

但因為某些因素

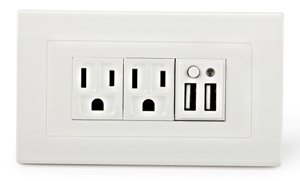

欲將家中的插座改為此種

(AC插座*2 + 埋入式USB安全插座)

牆壁插座要如何接線

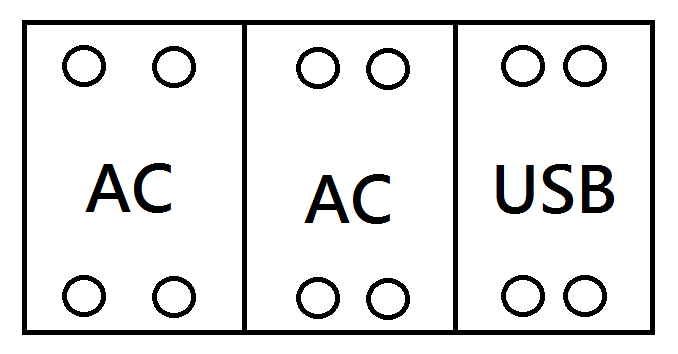

埋入式USB安全插座接線面為

牆壁插座要如何接線

小弟家中欲改裝的插座內部只有三條線
一條紅色(火線)一條白色(中性線)一條綠色(接地線)
請問要怎麼將原本的插座改為後者？

牆壁插座要如何接線

煩請各位教導小弟！謝謝！

2015-04-05 14:05 發佈

文章關鍵字牆壁插座

yves

yves
個人積分：0分
文章編號：55208777

0分

2樓

2015-04-05 15:23

除了將原本的火線中性線各T接成3條似乎無解...至於地線USB接線圖沒有提供所以不確定要不要接地線...

severy

severy
個人積分：10分
文章編號：55208831

10分

3樓

2015-04-05 15:29

樂觀^___^ wrote:
小弟家中的插座原是這...(恕刪)

一樣啊~上面插火線(紅色)~下面插N相(白色)~接地(綠色)接在外殼那個螺絲上

linwei6091

linwei6091
個人積分：6分
文章編號：55209273

6分

4樓

2015-04-05 16:14

接地型插座,只能自己把線路並聯,二條線都開T出來(接地綠色那條應該可以用插座的孔去串),如2樓說的.
USB拍接點圖看一下會比較清楚.

yves wrote:
除了將原本的火線中...(恕刪)

yves

yves
個人積分：0分
文章編號：55209701

0分

5樓

2015-04-05 16:54

因為不確定USB插座的接線方式....所以附上兩種圖.....供參考

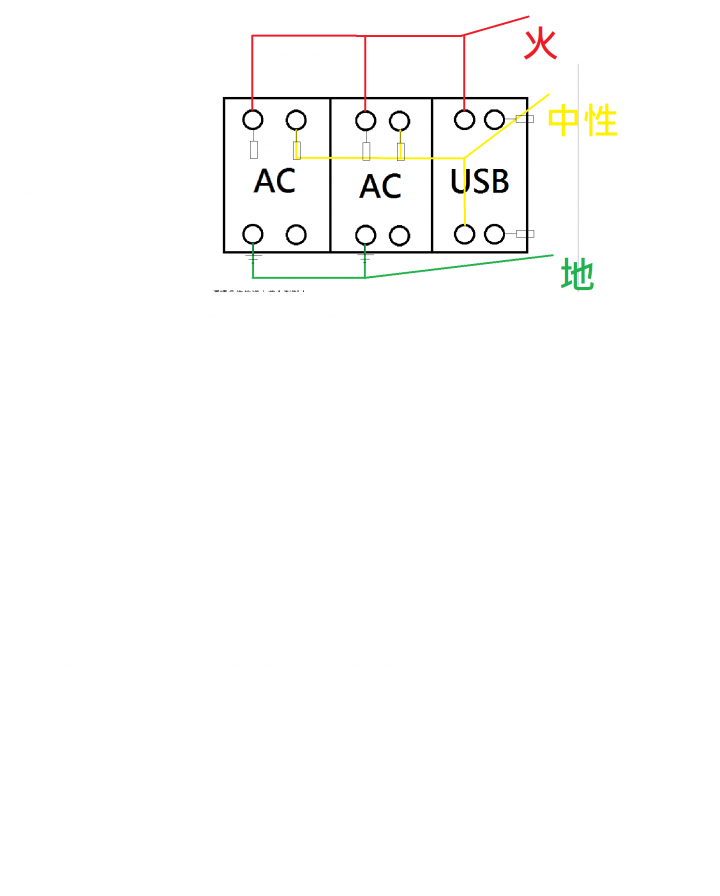

圖1USB不須接地

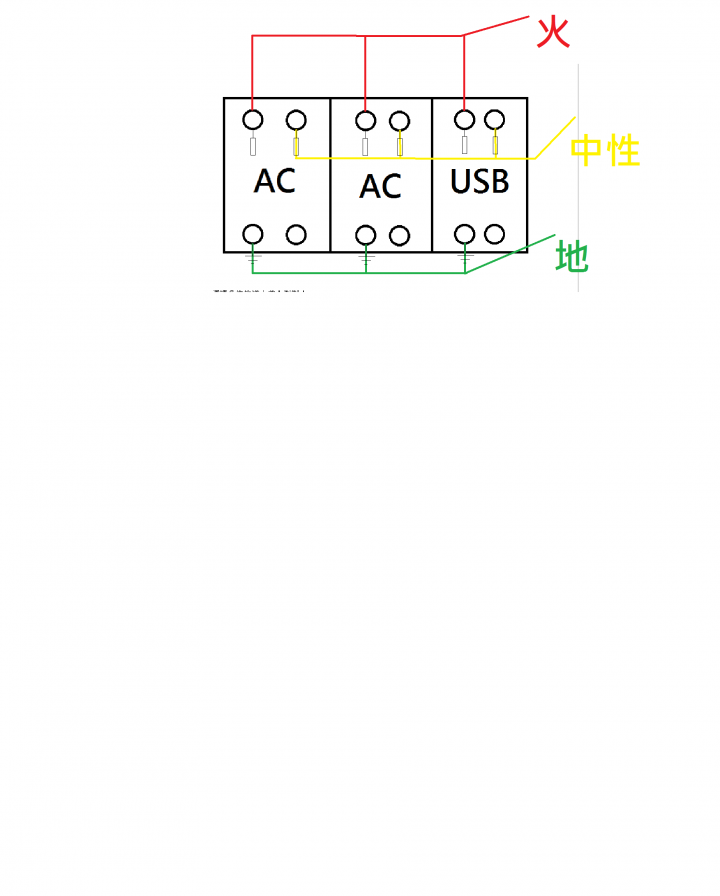

圖2USB需接地

cinnamon coffee

cinnamon coffee
個人積分：20439分
文章編號：55209901

20439分

6樓

2015-04-05 17:11

放棄吧！原本插座內已經幫你接好的線，要變成另外接線，接線盒裡面的空間，也不夠你擺那些線頭

在插座旁準備一個獨立的USB充電器，要用時再插上就好了！

pauly123

pauly123
個人積分：84分
文章編號：55216890

84分

7樓

2015-04-06 8:00

真的....我覺得外接充電器會比較好用....
這種埋入式的個人不覺得好用...
