1個單切跟1個雙切開關，如何換成2開1插的

4分

樓主

2015-04-04 10:36

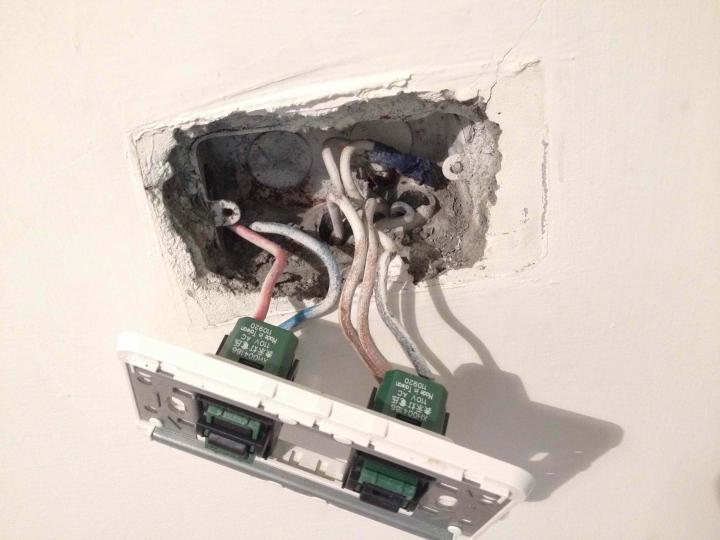

都是國際牌星光系列,最上圖原來開關有2個開關，右邊是雙切，樓下還有一個開關可控制，電源盒內還有2條電線串在一起，左邊開關為單切，中圖及下圖為新的開關就是想要多1個插座可以使用，請問各位前輩要如何接線?謝謝

2015-04-04 10:36 發佈

31分

2樓

2015-04-04 11:24

你打開的開關後面好像有白色N線避免接錯

還是用三用電錶量一下比較好

後面疑似白色線N線絕緣膠帶脫掉紅色火線退出量一下是否110V

是的話這樣接就好了

水電接法

水電這樣接是避免插座太吃電會先從單切開關負荷

輕則單切開關率先融掉重則插座跟開關融掉跳電

不過發生機率很小很小很小水電工法只是順手多一層防護

你要以水電這樣接最好關電施工

紅色是有電的但是手沒濕單摸沒碰到鐵腳有穿鞋是不會被電

如果後面不是N線就要重拉一條N線還是找專業的來吧

4分

樓主

2015-04-04 12:06

對，原來開關後面有2條白色線纏在一起,如果鬆開的話是雙切開關的燈就不亮了

31分

4樓

2015-04-04 13:28

沒形成迴路當然不會亮..SO 以你的描述大概是這樣

你拉纏繞處後面的白線應該是通到燈那邊或者別的燈

這迴路的白線都是共用的

從纏繞處接一小段的白線就可以變成插座了

4分

樓主

2015-04-04 17:50

謝謝前輩的解說，所以我理解後的接法可以是圖示這樣嗎?
原纏繞處中性線解開後插入插座的2個接孔，而插座旁單切開關，火線接單切的1孔，剪1條短銅線跨接到插座的火線孔，雙切開關接法沒變!

31分

6樓

2015-04-04 18:23

chlorophyta wrote:
謝謝前輩的解說，所...(恕刪)

你這樣接也可以插座左右互通的

以我的話我纏繞處不會想解開日後如果插座壞掉

這條插座以後的燈都不亮了纏繞處接出一小段白線來插比較好

然後你的火線有點畫錯

就這樣

4分

樓主

2015-04-04 18:40

對,畫錯了謝謝你寶貴的建議，明天就來動工 !感恩
