請教太陽能熱水器水管接線方式

阿汗0806
個人積分：0分
文章編號：54778468

0分

樓主

2015-03-09 10:45

各位前輩家中太陽能熱水器，由於不夠使用因此裝了兩桶，但日仍然覺得不夠使用，水很快就冷了，是否當初施工的方式有問題。
個人是認為應該要上面的流道與上面接，下面的流道與下面接，但是施工的師傅卻將左上的流道與右下流道接起來，其餘沒有接就施工完成了，請問各位高手，這樣的裝法是正確的嗎?
請教太陽能熱水器水管接線方式

請教太陽能熱水器水管接線方式

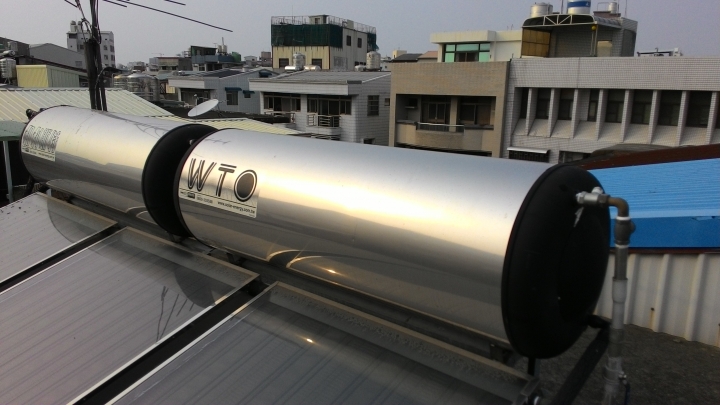

下面為家中裝設3塊太陽能板與兩桶儲存桶圖片

請教太陽能熱水器水管接線方式

請教太陽能熱水器水管接線方式

2015-03-09 10:45 發佈

文章關鍵字太陽能熱水器水管接線方式

阿汗0806
個人積分：0分
文章編號：54851228

0分

樓主

2015-03-13 12:55

都沒有人回應
看來這個問題相當不好回答

jeckmin

jeckmin
個人積分：762分
文章編號：54863920

762分

3樓

2015-03-14 10:51

看目錄是右上接左下.
比較正確.
因右上是熱水出口.

補充.
另一目錄卻又是相反.
?????

jeckmin

jeckmin
個人積分：762分
文章編號：54864226

762分

4樓

2015-03-14 11:18

一般如圖.
集熱升流管跟熱水出水同一邊.(紅圈)

集熱進流管跟冷水出水同一邊.(黃圈)

主水箱下接副水箱上.(綠圈).

升.降流錯接?
進出口/主副聯管錯接?

(三久冷熱進水口內部不一樣.
此家沒有構造圖.
有左.右邊進水.)

阿汗0806
個人積分：0分
文章編號：54892462

0分

樓主

2015-03-16 14:55

感謝Jeckmin的指教
去對了一下看來施工師傅沒有接錯，那應該是我家電路有問題，冬天水才不會熱

謝謝
