請教加壓馬達如何加裝遙控開關的接線方法

Chobits

Chobits
個人積分：45分
文章編號：53573857

45分

樓主

2014-12-12 15:53

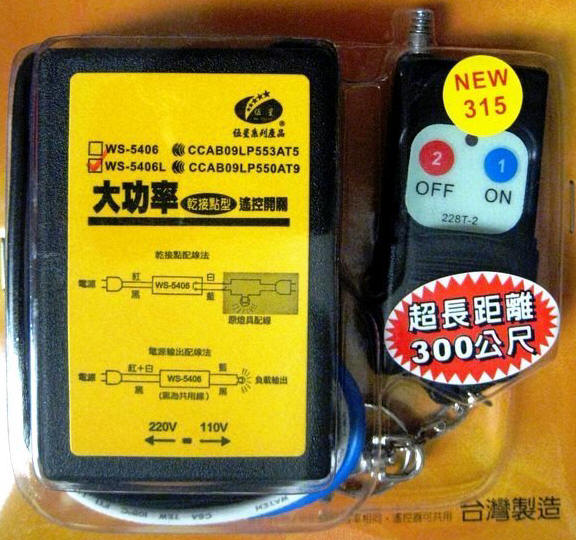

請問有人用過這台遙控器怎麼接線呢? 我家的加壓馬達是用一般開關,線只有兩條火線和地線,

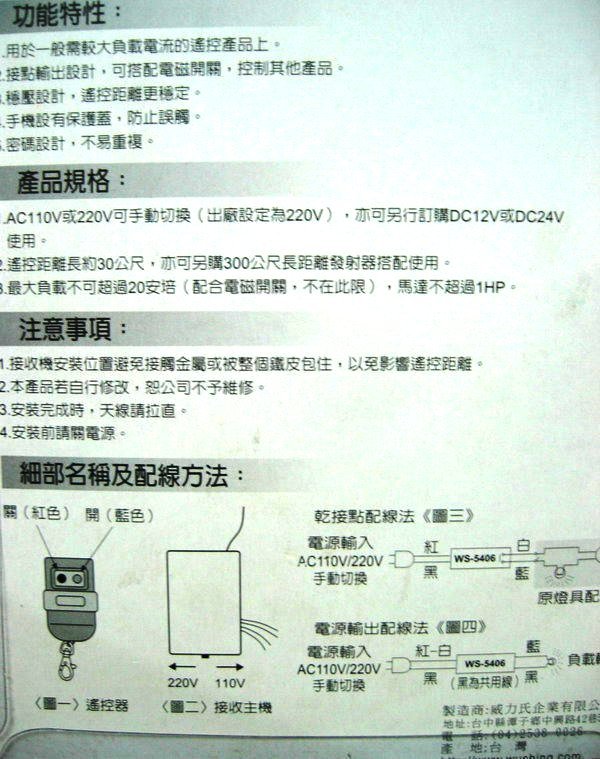

我看這個遙控開關有4條線,不知怎麼連接,可以的話,畫個簡圖描述,謝謝

請教加壓馬達如何加裝遙控開關的接線方法

2014-12-12 15:53 發佈

文章關鍵字加壓馬達接線方法遙控開關

sent3

sent3
個人積分：1272分
文章編號：53575444

1272分

2樓

2014-12-12 17:23

不能裝在這裡，要裝在馬達旁邊，用圖片右下角的方式裝

avan0303

avan0303
個人積分：8分
文章編號：53575489

8分

3樓

2014-12-12 17:26

接線圖樓主不是貼出來了!!
看到"家的加壓馬達是用一般開關,線只有兩條火線和地線"這句話
還是讓專業的來!以免危險
151515151515151

Chobits wrote:
請問有人用過這台遙控...(恕刪)

sent3

sent3
個人積分：1272分
文章編號：53575500

1272分

4樓

2014-12-12 17:27

或是找一個有110v插頭的地方接左邊，右邊接你原本手動開關的線

Chobits

Chobits
個人積分：45分
文章編號：53576000

45分

樓主

2014-12-12 18:00

sent3 wrote:
不能裝在這裡，要裝在...(恕刪)

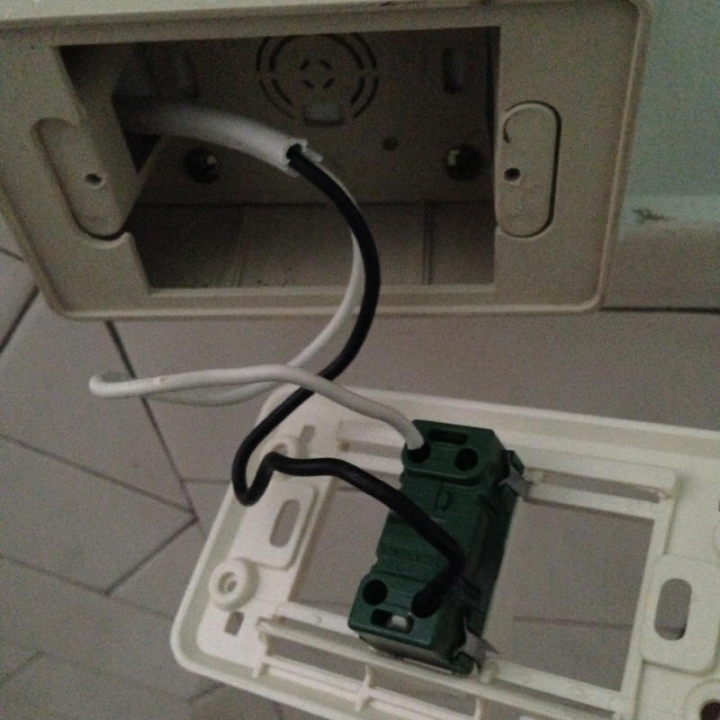

我的開關是黑色線是火線,白色是地線
你說要用[電源輸出配線法]
是將原本開關的黑色線接遙控開關的紅色線,藍色線和開關的白色線連接嗎? 那黑色線要接哪呢?

Chobits....

a0215b0726

a0215b0726
個人積分：497分
文章編號：53576953

497分

6樓

2014-12-12 19:25

Chobits wrote:
我的開關是黑色線是火...(恕刪)

黑白兩線算是控制線
火線和地線是不能"短路"的

你知道切換開關有兩種動作嗎?
開路(OFF)和短路(ON)

------------

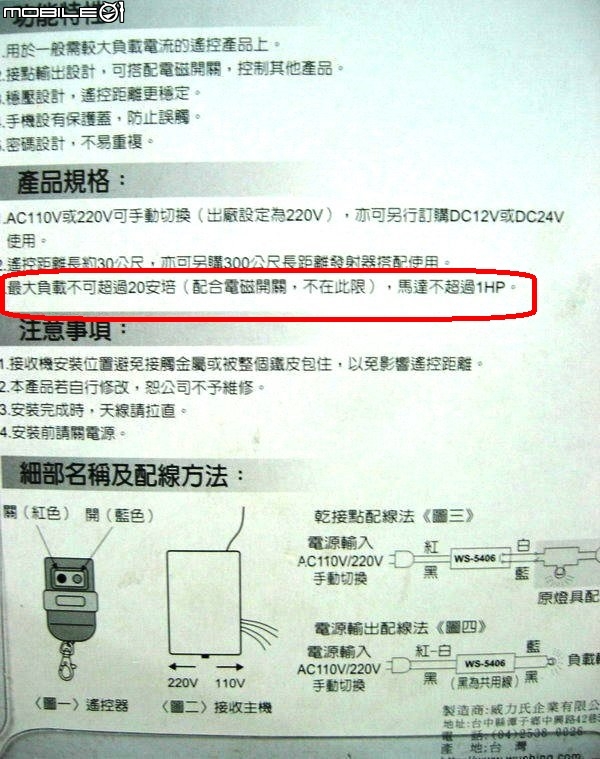

你按照圖三乾接點型式就行
原來黑白兩線接遙控器白藍兩線
遙控器紅黑兩線你要另外接電源

diyplus

diyplus
個人積分：241分
文章編號：53584117

241分

7樓

2014-12-13 11:57

sent3 wrote:
或是找一個有110v插頭的地方接左邊，右邊接你原本手動開關的線

sent3 wrote:
不能裝在這裡，要裝在馬達旁邊，用圖片右下角的方式裝

天阿.....千萬別用這位網友的接法,絕對是錯的.....

50%機會(運氣好剛好你接的點是同相)馬達不會動

50%機會直接110V短路炸給你看

原本那個牆壁開關只是""單一回路的開關.....並不是110V的兩端點""

如果晚上回家還沒有人貼圖我再用畫的

但聽不懂的話代表即使畫圖也不會懂,就千萬別亂接

電不是兩條線接兩條線東西就會動.......
