請問鐵捲門高手們，如何新增紅外線偵測防夾裝置?! 佑享(東元) YH-25B

LememQQ
個人積分：5分
文章編號：53481248

5分

樓主

2014-12-06 12:46

因居家平移式鐵門無防夾安全裝置為預防危安事故發生~

日前於淘寶購入紅外線侵入偵測但不知如何接線

想請問各位鐵捲門電控高手們 ?!

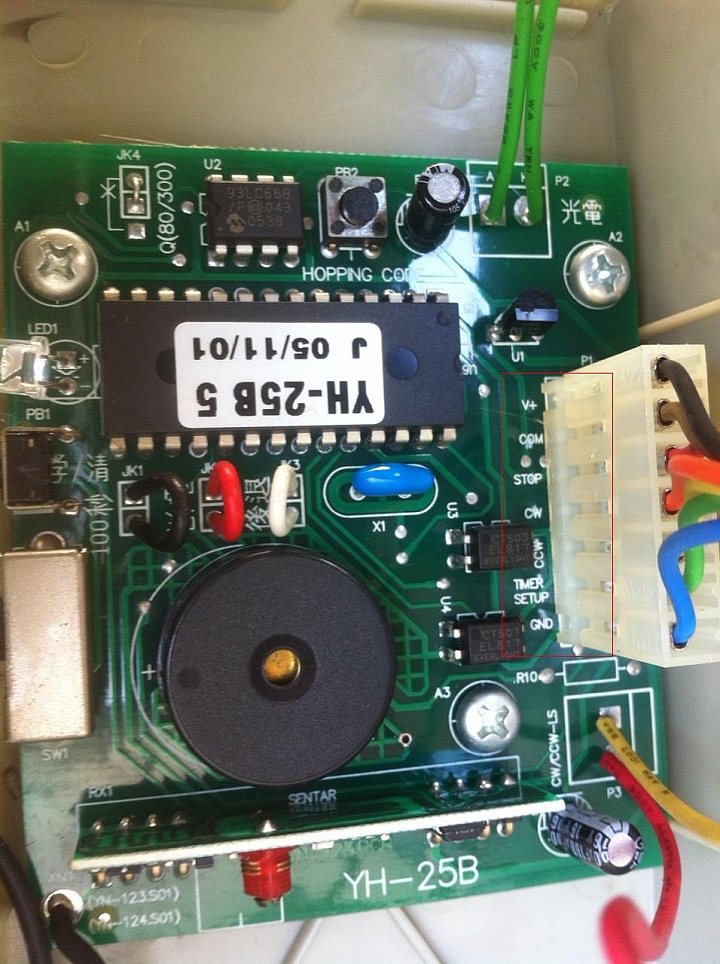

YH-25B 遙控主機電路(一)
請問鐵捲門高手們，如何新增紅外線偵測防夾裝置?! 佑享(東元) YH-25B

YH-25B 遙控主機電路(二)
請問鐵捲門高手們，如何新增紅外線偵測防夾裝置?! 佑享(東元) YH-25B

紅框接點標示
V+ COM STOP CW CCW TIMESETUP GND

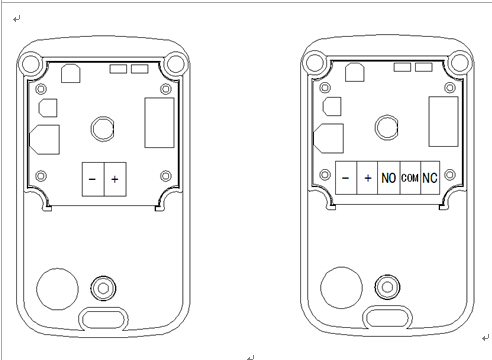

紅外線偵測裝置(三)
請問鐵捲門高手們，如何新增紅外線偵測防夾裝置?! 佑享(東元) YH-25B

是否圖二紅框處為接紅外線偵測裝置關鍵處

V+ 和 GND 接紅外線偵測裝置(三) + 和 - 電源輸入 ?!

紅外線偵測裝置(三)線該如何接才能當平移鐵門移動時偵測有物體進入自動停止

請各路高手指點...

2014-12-06 12:46 發佈

文章關鍵字鐵捲門高手們紅外線防夾裝置佑享 YH-25B 東元 25

中平酥餅

中平酥餅
個人積分：3分
文章編號：53481715

3分

2樓

2014-12-06 13:28

你這樣接紅外線因該會掛掉喔

你這紅外線因該是乾接點而以

所以你要多加2個繼電器表較保險一點

紅外縣市另外供給電源

方法可以這樣做

當紅外線動作時他的接點>>>啟動一顆小繼電器>>>小繼電器的接點在去啟動一顆大繼電器>>>>>大繼電器接點就是你要階段電的地方(可直接斷馬達電,也可斷停止的接點)

sgdching

sgdching
個人積分：0分
文章編號：53484444

0分

3樓

2014-12-06 18:39

只要將圖一左上角光電的綠線剪斷，再將綠線一頭接到紅外線的COM，另一頭接到NC，再將紅外線的直流電源接上即可。

LememQQ

LememQQ
個人積分：5分
文章編號：53490954

5分

樓主

2014-12-07 11:39

sgdching wrote:
只要將圖一左上角光電...(恕刪)

1.那紅外線電源可以直接接...V+ 和 Gnd 嗎?..

2.其餘部份要跳接嗎?...還是只要電源 V+ Gnd 和光電綠線接 COM 和 NC ?

感謝大大回覆...先來去試看看

LememQQ

LememQQ
個人積分：5分
文章編號：53492707

5分

樓主

2014-12-07 15:15

LememQQ wrote:
1.那紅外線電源可以...(恕刪)

1.將紅外線 COM 接光電綠線一頭,NC 接光電綠線另一頭
遙控主機持續發出訊號....但鐵門馬達無動作...

想問是否馬達還是搖控主機有保護裝置...

因昨天拆開來接線後...搖控和外接開關也是失效...
按遙控子機主機都有滴滴接收訊號聲....但馬達就是不會動作
但過了兩三小時後又恢復. 還是有可能哪個地方接觸不良..

還望各位高手協助.. 隔空抓藥~.

ysl_66

ysl_66
個人積分：853分
文章編號：53506063

853分

6樓

2014-12-08 14:55

憑記憶回想一下
我去年所裝設的紅外線防壓裝置與鐵捲門開啟自動連動開啟日光燈
我家地下室所使用的鐵捲門也是舊型無加裝防壓裝置
除遙控器外
還有一組手動按壓開關(上、停、下)
你可以量一下
當遙控器按上或下時
連接著按壓開關上與下時會同時有一110v電壓出現
那是供給交流馬達用的
當到頂或到底時觸動極限開關
這組110v的電壓就同時關閉
我是利用這樣的特性
把「上」(開鐵門)的電壓當作off timer relay的控制電壓
將輸出乾接點no與com接到日光燈的單切開關上
動作就會如下：開啟鐵捲門 off timer relay接收到110v的控制電壓
就可以控制地下室的日光燈同步開啟
另「下」(關鐵門)的電壓當作紅外線光電開關的控制電壓
將輸出乾點nc與com接到鐵捲門按壓開關「停」(把停線切斷，二點分別接nc與com點)
這樣就可以了
另外補充說明
我在off timer relay與紅外線光電開關後端各再加裝一顆一般relay
一般relay功作電流小且便宜
給你參考
有電的基礎會容易懂些

LememQQ

LememQQ
個人積分：5分
文章編號：53597735

5分

樓主

2014-12-14 18:02

sgdching wrote:
只要將圖一左上角光電...(恕刪)

如 sqdching 所言...需獨立電源 12V 供給紅外線裝置(無法直接跨接)

剪斷綠色光電線...一端接 COM 一端接 NC ..

當關門時...若紅外線訊號遮斷..會觸發平移鐵門停止關門..並往反向移動

給有需要自行加裝安全防護裝置的...參考參考...

也感謝 sqdching 協助.

vantien

vantien
個人積分：15分
文章編號：53601514

15分

8樓

2014-12-14 23:31

ysl_66 wrote:
憑記憶回想一下我去年所裝設的紅外線防壓裝置與鐵捲門開啟自動連動開啟日光燈我家地下室所使用的鐵捲門也是舊型無加裝防壓裝置除遙控器外還有一組手動按壓開關(上、停、下)你可以量一下當遙控器按上或下時連接著按壓開關上與下時會同時有一110v電壓出現那是供給交流馬達用的當到頂或到底時觸動極限開關這組110v的電壓就同時關閉我是利用這樣的特性把「上」(開鐵門)的電壓當作off timer relay的控制電壓將輸出乾接點no與com接到日光燈的單切開關上動作就會如下：開啟鐵捲門 off timer relay接收到110v的控制電壓就可以控制地下室的日光燈同步開啟另「下」(關鐵門)的電壓當作紅外線光電開關的控制電壓將輸出乾點nc與com接到鐵捲門按壓開關「停」(把停線切斷，二點分別接nc與com點)這樣就可以了另外補充說明我在off timer relay與紅外線光電開關後端各再加裝一顆一般relay一般relay功作電流小且便宜給你參考有電的基礎會容易懂些

ysl_66 大大您好，小弟也想要將車庫鐵捲門開啟時自動連動開啟日光燈，
但一直想不出來要怎麼弄，本來還想說是不是買遙控開關來控制日光燈，
看到大大的留言說明，這個問題又出現了一道曙光，
不知道大大可否列出您的元件清單跟接線方式，
小弟也想要來改造一下，感謝！

Today is not my day.

ysl_66

ysl_66
個人積分：853分
文章編號：53607400

853分

9樓

2014-12-15 12:11

這幾天比較忙
星期三比較有空找資料
我有之前手畫的電路圖
這樣設計的電路還有一種很好的特性
這二種控制電路平常是完全不使用電力的
只利用開門與關門時的110v來工作
像紅外線防壓平常就不須工作
只在關門時工作即可
使用110v是不想再額外找12v的電壓
不知你有無電的基礎
知道relay的工作原理嗎?
不然都是接110v
不小心短路就不好了
施工時也要全部斷電
小弟之前鐵門遙控組使用了15年壞了
也是自行買來更換
用滾碼式的比較傳統的安全些
供參

vantien wrote:
ysl_66 大大您...(恕刪)

vantien

vantien
個人積分：15分
文章編號：53608182

15分

10樓

2014-12-15 13:09

大大您好，我高職跟二專是讀電機的，後來轉資訊方面了，
所以一些基礎應該是還在吧 @@
只要不是太複雜的應該是 OK 的，感謝大大幫忙哦！

Today is not my day.
