求助!房間雙切開關線路問題及接法?(已解決.感恩)

如影隨行
個人積分：1098分
文章編號：52092064

1098分

樓主

2014-09-12 15:50

原本的情況是房間門口有個開關.控制房間燈.然後床頭可以關閉.(但床頭關房間門口就無法再開了)
後來因為床頭的開關壞了.自己換新開關.然後就不亮了.
拆開線路後有網友告知這原本水電接法錯誤!!
現在燈都不會亮了.不知道是否有網友清楚正確該怎麼接?無法雙切關係.只求回到門口正常開就會亮.
門口開關(原進2線.出去變3線?)
求助!房間雙切開關線路問題及接法?(已解決.感恩)

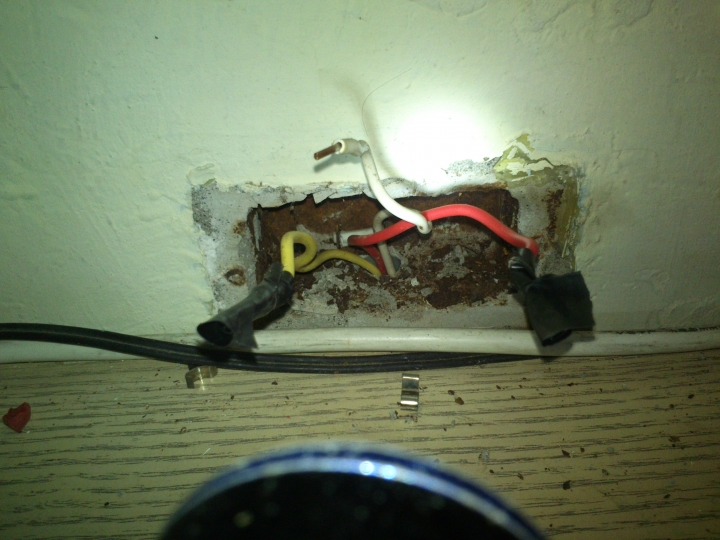

原床頭線(已經沒辦法復原了開關以爛且不知原接法)
求助!房間雙切開關線路問題及接法?(已解決.感恩)

因為接錯跳過一次電了XD.希望有人能幫忙告知.謝謝!!
補衝充一下.剛看了網友的說明連結.
原來的水電門口是用單切開關.但床頭的是用雙切開關

2014-09-12 15:50 發佈

文章關鍵字房間線路問題

水電空調戰將-新竹興哥傳奇

水電空調戰將-新竹興哥傳奇
個人積分：68分
文章編號：52103815

68分

2樓

2014-09-13 11:28

換之前沒先照像喔@@"

如影隨行 wrote:
原本的情況是房間門口...(恕刪)

jeckmin

jeckmin
個人積分：762分
文章編號：52104247

762分

3樓

2014-09-13 12:05

門口開關盒.右邊黃跟白接一起?

原本門口不開燈.可由室內開燈嗎?

有點複雜.圖1是正像?
往下是2條.床頭由下往上是3條.
輕拉看3條是同1組線嗎?

如影隨行

如影隨行
個人積分：1098分
文章編號：52108058

1098分

樓主

2014-09-13 18:17

水電空調戰將-新竹興哥傳奇 wrote:
換之前沒先照像喔@@...(恕刪)

哈..哈.當然是這樣才慘..因為我誤以為是正常的接法.沒想到以前水電給我亂變顏色加亂接開關....

如影隨行

如影隨行
個人積分：1098分
文章編號：52108097

1098分

樓主

2014-09-13 18:20

jeckmin wrote:
門口開關盒.右邊黃跟...(恕刪)

我今天研究加量電確定如下....

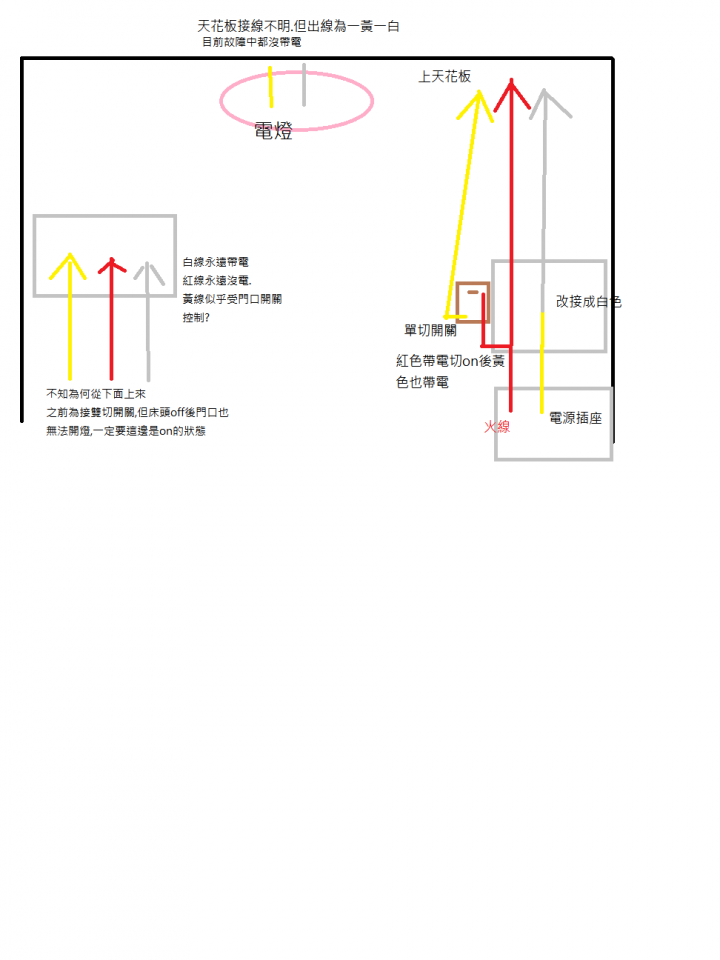

我現在的線所指的就是...
門邊基本上我只有拆開沒動.所以知道的是...
電源來自下方插座孔分上來的(紅跟黃線)然後紅(火線)被1分2成一條接開關(這是單切開關).然後再上走.
另外的黃線又被接成白線.向上走.
然後開關處出來一條黃線,向上走(這條我試過.只要開關一開就會有電.一關就沒)
-------------------------------------------------------------------------
然後這樣就是3條上去了.(紅(火).黃(開關出來的).白(原本黃變白)

天花燈座拆開後發現出線是(一黃/一白)

另外邊床頭的就很怪了.出線是由下面上來的?(紅.白.黃)
量過後.紅線是確定沒帶電.白色是永遠帶電.黃色是由門邊開關來送電(這部份很怪.一開始是門口開關這邊測也是跟著送電跟沒電.後來不知為何試又都沒送電了)
我有試著將床頭的黃跟紅對接.但門口切開.送電後.燈並沒亮?
(另外我有印象當時原本故障的雙切開關是紅線跟某線平行接.然另一條是獨立接的.不過忘記是黃白.因為顏色太接近了)
ps.他門口是單切開關.床頭是用雙切開關)
天花板無法接近接線處.也看不清楚接線.因為他用硬管套住.不過確定他線從門牆邊上來後...有跑到燈那邊(廢話).確轉向到別處.沒到床頭那邊.這也說明為何除頭開關出現沒從上而下(正常該是這樣).我懷疑是從別處借過由下跑.或是這有可能是另一個電的來源?
但這部份先不管.畢竟之前就是床頭可控制的.只是他off後從門口是開不了的.這是線索.所以門口迴路是有接過去的...

我問過很多懂電或是水電的朋友.這些線索給他門也有照片.沒有一個有解.....

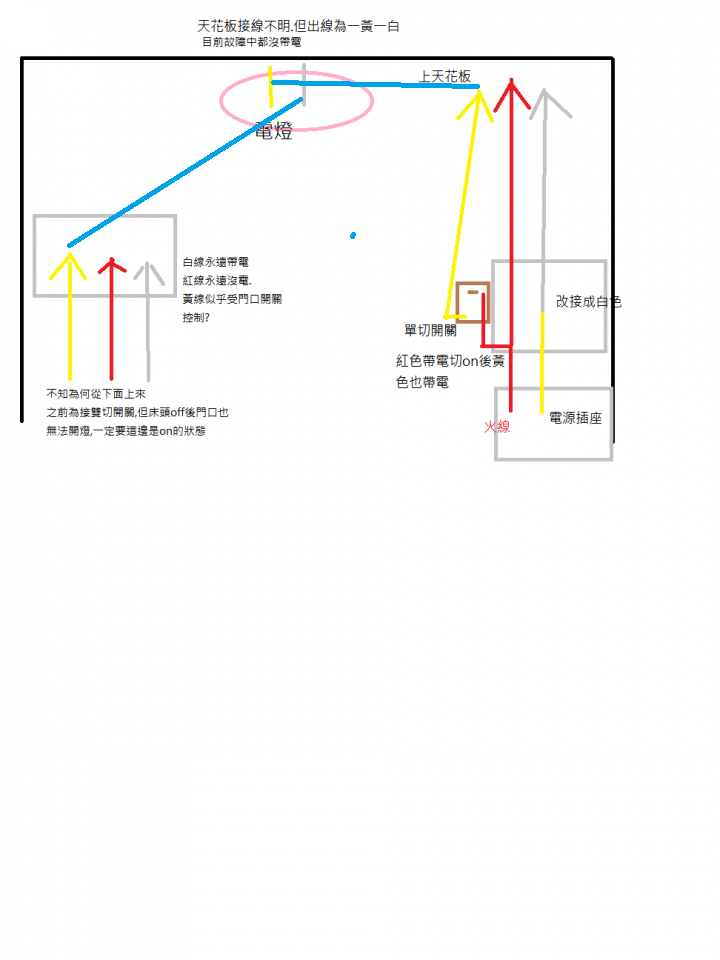

最右是門口開關.最左為床邊開關

jeckmin

jeckmin
個人積分：762分
文章編號：52108953

762分

6樓

2014-09-13 19:50

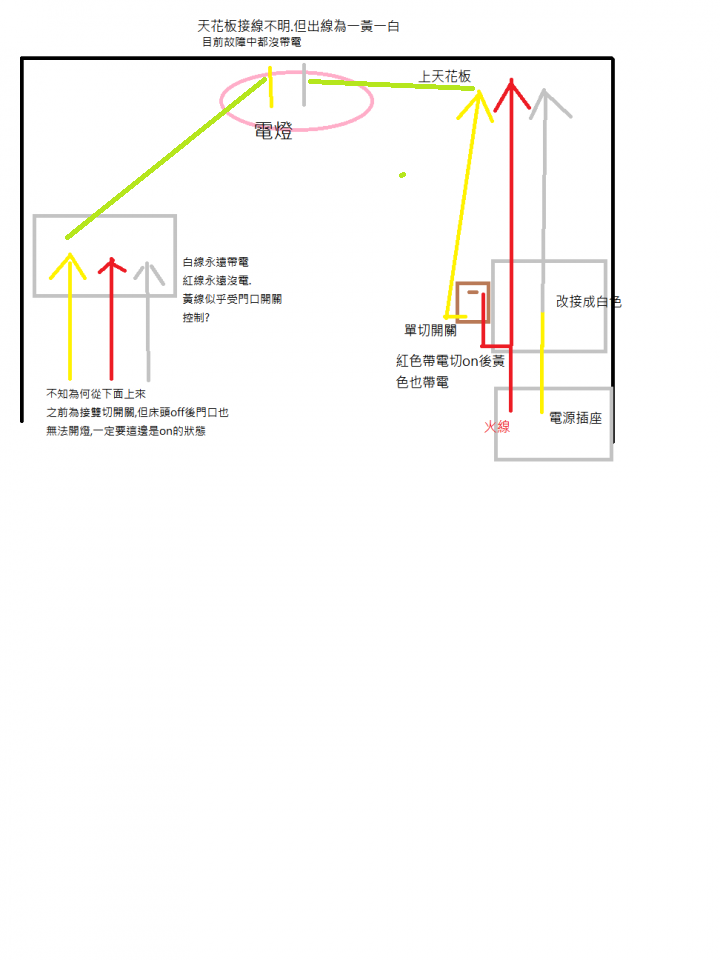

有可能的.應該如圖.原本兩邊都是用雙切.
請你檢查線路.還有燈泡.

如影隨行

如影隨行
個人積分：1098分
文章編號：52109366

1098分

樓主

2014-09-13 20:30

jeckmin wrote:
有可能的.應該如圖....(恕刪)

燈泡是好的(拿下確定過)線路就最郭只知道這樣了.看不見.
門口的是單切開關哦.(我有看過上面符號.且也只接2條線...就是火線(紅)切開後會給電給黃)
原床頭開關我看過是雙切的但我不清楚他是怎麼接法?上面就是連3條線.(紅沒電.黃不明(似乎接受門口那邊決定送電).白是火線永帶電)
你可以簡單告訴我.如果現在我要廢除床邊不用.但要門口可以正常用該怎麼處理嗎?謝謝!!
ps.已經試過把床頭的黃跟紅相接後.門口開on.但燈依然不亮!

jeckmin

jeckmin
個人積分：762分
文章編號：52109665

762分

8樓

2014-09-13 20:56

如我假設.且如你量測.紅沒電.白有電.
紅黃相接.應該會亮.

jeckmin

jeckmin
個人積分：762分
文章編號：52109944

762分

9樓

2014-09-13 21:19

再測有燈泡\無燈泡-門口切及床頭電線狀況.
一般是紅常時有電.可搬開床頭櫃.
看底下有無插座及接線.

jeckmin

jeckmin
個人積分：762分
文章編號：52110427

762分

10樓

2014-09-13 21:56

剩下紅-白.白-黃.
買個3A或5A break 開關接在中間測試.
