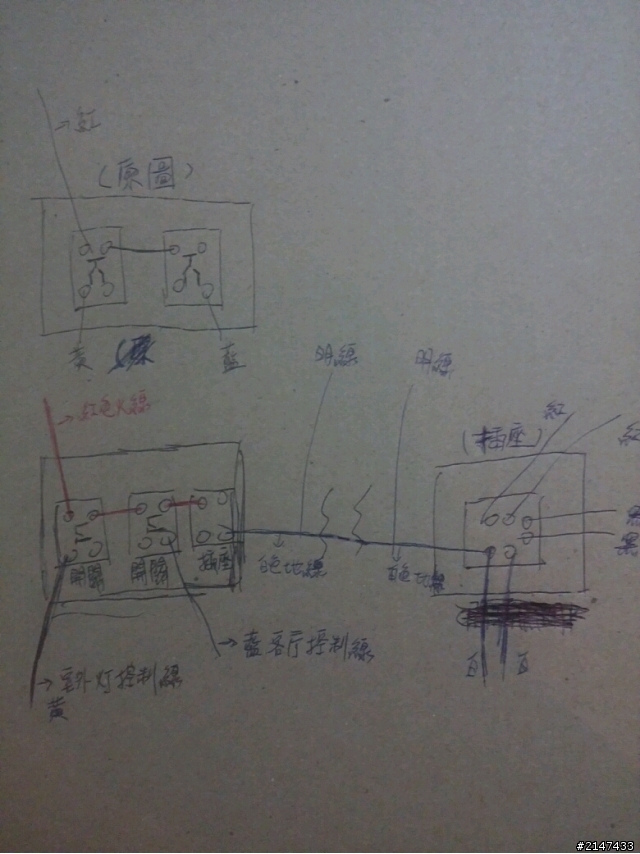

請教各位水電高手，小弟家裡有個雙切雙開關(圖上)，小弟想多接個插座方便使用，圖中地線從另一個插座拉明線過來接(圖下)，有啥缺點嗎??
請各位大大賜教，感激不盡~ orz

2014-06-28 22:10 發佈

文章關鍵字水電高手

warppage

warppage
個人積分：320分
文章編號：50852542

320分

2樓

2014-06-28 22:30

哩賣造 wrote:
請教各位水電高手，小...(恕刪)

直接買條2.0mm白扁線來接不是更好。

哩賣造

哩賣造
個人積分：17分
文章編號：50852724

17分

樓主

2014-06-28 22:43

warppage wrote:

直接買條2.0mm白扁線來接不是更好

感謝大大撥空回覆，
此地線正是從白扁線抽出的
就只缺條地線，想從燈座裡接，
但是小弟笨拙不會穿線(有試過，穿不進)
因此才想說地線不帶電，有該算安全，才會直接從最近的插座接

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：50852903

2514分

4樓

2014-06-28 22:56

哩賣造 wrote:
請教各位水電高手，小...(恕刪)

這樣接是可以用，但不太好......

中性線雖然不帶電但是有承載電流，這條中性線會承載原本迴路的負載與新增插座負載，而火線有可能來自不同兩個迴路的NFB，可能導致火線迴路沒過載但中性線迴路卻過載，中性線是沒受NFB保護的。

所以火線、中性線最好成對使用，不同迴路不要混接。

哩賣造

哩賣造
個人積分：17分
文章編號：50853418

17分

樓主

2014-06-28 23:37

ysc_kyy wrote:
這樣接是可以用，但不太好......

感謝大大撥空回覆

2組同時全部用電最大不超過240w
(基本固定用電最大不超過100w)

地線來源端(右圖)最大用電量不超過110w

火線來源端(左圖)最大用電量不超過110w

請教大大這樣會過載嗎?(銅線芯2.0mm)

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：50853605

2514分

6樓

2014-06-28 23:52

哩賣造 wrote:
感謝大大撥空回覆2組...(恕刪)

這樣當然不會過載，但以電路設計的觀點來說這是不安全的，正確的做法是不管插入何種負載電路都該受到正確的保護。

哩賣造

哩賣造
個人積分：17分
文章編號：50853862

17分

樓主

2014-06-29 0:14

ysc_kyy wrote:
這樣當然不會過載，但以電路設計的觀點來

感謝大大熱心回提醒，
小弟知道這樣不是正確做法，
也會找時間儘快改善，
再次感謝提醒 orz

MING510

MING510
個人積分：418分
文章編號：50853908

418分

8樓

2014-06-29 0:19

有插座及燈開關在一起的面板..要慎重接線..弄錯了會短路...
最好是從插座的2條線[火線及中性線]直接拉出來..作另一插座用..3個插座負載總合..不要超過1,000W.[10A]...

哩賣造

哩賣造
個人積分：17分
文章編號：50853993

17分

樓主

2014-06-29 0:26

MING510 wrote:有插座及燈開關在一起的面板..要慎重接線

是的，小弟知道了，感謝大大撥空回覆，小弟會想辦法從燈座裡拉地線來接，感謝提醒 orz

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：50856759

2514分

10樓

2014-06-29 9:56

oiio wrote:
你根本不懂...(恕刪)

是的，該學習的還很多，虛心請教怎樣才是對的？
