浴室抽風扇延遲開關電線接法

chlorophyta
個人積分：4分
文章編號：50741175

4分

樓主

2014-06-22 9:23

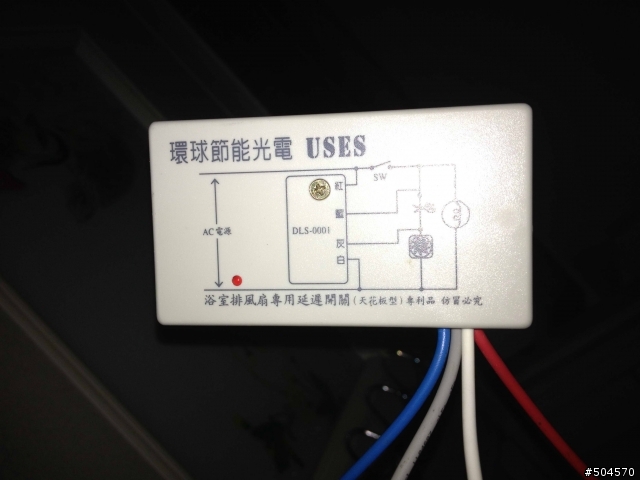

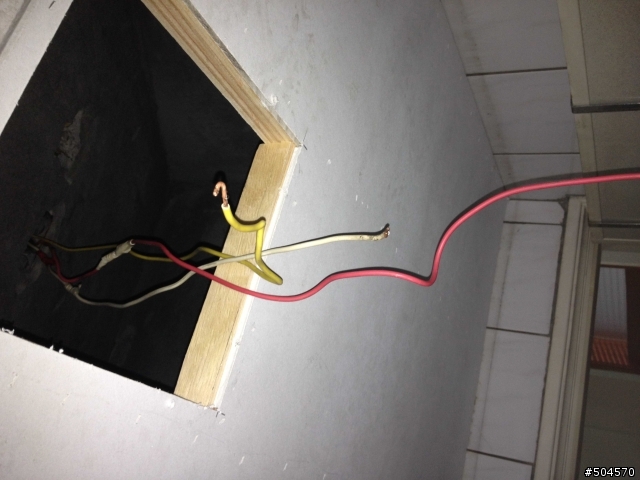

浴室抽風扇延遲開關電線接法請問電線白線是水線，黃色是從電燈過來的火線受開關控制，紅色是開關前的火線，一直有電狀態，要如何接到延遲開關的4條線？

浴室抽風扇延遲開關電線接法

浴室抽風扇延遲開關電線接法

2014-06-22 9:23 發佈

文章關鍵字浴室風扇開關電線接法

bws125

bws125
個人積分：52分
文章編號：50765840

52分

2樓

2014-06-23 21:43

紅色線接ac電源上方與延遲開關的紅色與單切開關的電源側接在一起。
延遲開關藍色、灰色與黃色線及電燈一端、風扇一端及單切開關的負載側接在一起。
白色線接ac電源下方與延遲開關的白色及電燈的一端、風扇一端接在一起。

chlorophyta
個人積分：4分
文章編號：50844525

4分

樓主

2014-06-28 10:20

謝謝等一下來試看看是否有用！太感謝了
