一開一關電源插座更換接法請教

小弟想請教一下水電專家,事由為小弟想裝四顆LED燈3W(並聯),現有一電源插座WTDFP15123如(圖一),小弟有兩種作法,其一就很單純的電源線中間帶開關,頭為插頭,然後插在電源插座上即可,也就是明裝但不好看,另一種呢,就是想暗裝,就是想把(圖一)的插座,更換成(圖二)一開一插的開關WTDFP4308,小弟是希望暗裝的方式,只是小弟不知道該如何接線,才能達到小弟的要求,如果這一開一插的電源插座無法滿足小弟的要求,那哪一款的開關插座,可以符合呢?麻煩專家指導,謝謝!

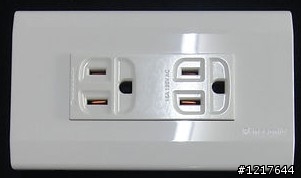

(圖一)現有插座WTDFP15123
一開一關電源插座更換接法請教

(圖一)現有插座背面接法
一開一關電源插座更換接法請教

(圖二)一開一插的開關WTDFP4308
一開一關電源插座更換接法請教

(圖二)一開一插的開關背面
一開一關電源插座更換接法請教

PS.圖片轉自網路
2014-05-11 16:05 發佈
文章關鍵字 電源插座

shzj wrote:
小弟想請教一下水電專...(恕刪)

連插座與開關接線孔旁標示符號都看不懂就不要自己亂搞。
開關有分單切、三路、四路,此三種接法都不同,你放的照片根本看不到線孔標示,是要大家用猜的?
warppage wrote:
連插座與開關接線孔旁...(恕刪)

哦!Sorry~小弟沒實物,家裡一些簡單接線也是小弟在安全的情況下DIY的,在網上也只找到這麼小又不清楚的背面圖,讓您感到不悅,深感抱歉,小弟再找找去!
shzj wrote:
小弟想請教一下水電專...(恕刪)




fg505985 wrote:
...(恕刪)

感謝指導小弟,避免小弟愚頓誤會您的意思,小弟再請教下圖是否如專家您說接法的意思呢?

shzj wrote:
感謝指導小弟,避免小...(恕刪)


是的
fg505985 wrote:
是的...(恕刪)

再次感謝指導!~
請問warppage:

樓主目前的外設備是LED燈,是沒有地線的,假設我的外部設備除了火線、中性線外,還有一根地線,請問此地線要插在那裡?是同「外部電源地線」同孔,還是它右邊那一個孔?謝謝!
