家中雙孔插座開關換成三孔插座開關，看不懂接法

lugia24911

lugia24911
個人積分：6分
文章編號：49613282

6分

樓主

2014-04-12 13:04

因為不想插著3轉2的轉接頭，所以跑去買了一個三孔的插座開關
可是買回來接看半天還是搞不懂怎麼接!

牆壁上原本的插座開關
家中雙孔插座開關換成三孔插座開關，看不懂接法

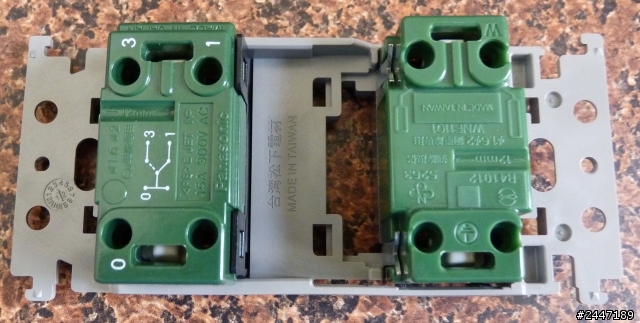

新買的國際牌開關

請問各位高手我該如何接才對?
原本的開關是控制電燈的(單切)

2014-04-12 13:04 發佈

文章關鍵字插座開關家中三孔插座開關接法

starchmay

starchmay
個人積分：39分
文章編號：49613518

39分

2樓

2014-04-12 13:21

您原先的插座還有接線延伸至下一個插座
但是您新買的三孔座
火水線孔都只有一個
若要再延伸至下一組插座就要做分接
將壁內線做一分二
一組給新的插座
另一就直接連下一個插座的線

細節部分就期待熱心的大大附圖解說

s75830

s75830
個人積分：1737分
文章編號：49613698

1737分

3樓

2014-04-12 13:34

電子材料行買電線快速接頭
圖片自己GOOGLE搜尋

lugia24911

lugia24911
個人積分：6分
文章編號：49613738

6分

樓主

2014-04-12 13:39

簡單來講沒有做分接的話就沒辦法更換吧?
這樣我了解了謝謝各位!

使用分接的話線路接法是否跟原本一樣就可以?

starchmay

starchmay
個人積分：39分
文章編號：49614191

39分

5樓

2014-04-12 14:16

沒做分接的話此迴路的下游插座就沒辦法接
電就只到此插座為止

maxboss

maxboss
個人積分：8227分
文章編號：49614996

8227分

6樓

2014-04-12 15:24

最簡單的就是去買一樣2孔的來接

如果一定要用三孔的，那線路要修改
如果室1個3孔插座，可以買3孔電線快速接頭去修改
如果是2個3孔插座，就要買4孔電線快速接頭

aminal0428

aminal0428
個人積分：14分
文章編號：49616758

14分

7樓

2014-04-12 18:02

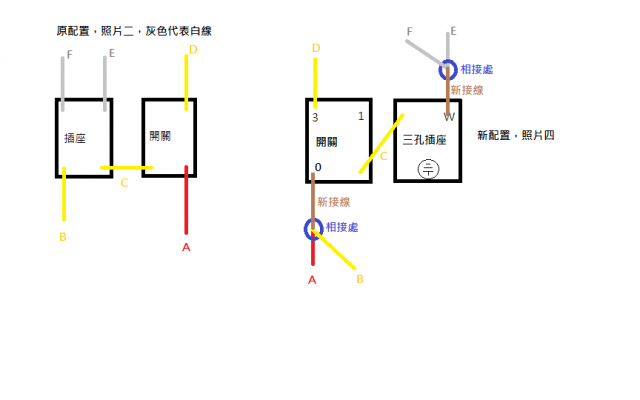

需要改線，配置如圖片說明，請注意每條線的英文代號，新的配置會多出兩條線~給你參考一下囉~
建議先斷電，不建議火線操作~

lugia24911

lugia24911
個人積分：6分
文章編號：49617707

6分

樓主

2014-04-12 19:33

謝謝aminal0428的圖解說明

我想請問c線可以直接從開關的1孔接過去嗎?

starchmay

starchmay
個人積分：39分
文章編號：49619064

39分

9樓

2014-04-12 21:30

從開關1孔接過去
變成插座的火線受到開關控制
若是開關0-3接通是燈亮
若是開關0-1接通
插座才通電
這應該不是您的原意吧?

louissvs

louissvs
個人積分：338分
文章編號：49623874

338分

10樓

2014-04-13 7:22

你家牆壁出來的是5線?
那2白+2黃應該是正負線 + 1紅地線?

那個新買的好像是雙切開關?

lugia24911 wrote:
因為不想插著3轉2的...(恕刪)

忍忍忍
