雙切電燈開關無法使用(拜託高手幫忙...)

IMZACK1987

IMZACK1987
個人積分：0分
文章編號：49254813

0分

樓主

2014-03-22 17:13

前陣子因為家中的電燈開關壞掉，所以買了新的電燈開關來做更換。
可是因為沒注意到配線便直接更換，現在無法正常使用，
拜託懂水電或是配線的大大能幫忙，感恩....

雙切電燈開關無法使用(拜託高手幫忙...)

此為更換的雙切電燈開關，目前右邊插座功能喪失
雙切電燈開關無法使用(拜託高手幫忙...)

此為目前的配線圖

此為另外的雙切電燈開關，電燈開關喪失功能，插座正常。

拜託高手幫幫我解決此問題，感恩....

2014-03-22 17:13 發佈

文章關鍵字電燈高手

台南溫仔

台南溫仔
個人積分：321分
文章編號：49256357

321分

2樓

2014-03-22 19:15

IMZACK1987 wrote:
前陣子因為家中的電燈...(恕刪)

光看表面不看後面電路配線就可以確切說出哪邊線路接錯的話就真的不只是高手而是神了，線有白色黑色紅色藍色綠色棕色，麻煩拍幾張後面接線圖跟新雙切開關背面的照片吧。　或直接找水電工我相信會快很多。

tna461406

tna461406
個人積分：0分
文章編號：49256852

0分

3樓

2014-03-22 19:55

第一個圖是單切開關

最後一個才是雙切開關

按照本來的插法就可以了

拔一條插一條應該沒很難

tna461406

tna461406
個人積分：0分
文章編號：49256880

0分

4樓

2014-03-22 19:57

第一個圖是單切開關

最後一個才是雙切開關

按照本來的插法就可以了

拔一條插一條應該沒很難

mep12345678

mep12345678
個人積分：0分
文章編號：49260127

0分

5樓

2014-03-22 23:28

應該有三條線
2條一樣顏色的接到1和3
另外一條接0

l0919022554

l0919022554
個人積分：994分
文章編號：49266946

994分

6樓

2014-03-23 13:05

如果第一張圖原本插座是可以使用而是樓主換開關之後才不能使用的話

那應該是電源接錯，建議找水電師父過來弄一下就好，原本線路已經弄亂不建議自己找了

IMZACK1987

IMZACK1987
個人積分：0分
文章編號：49279926

0分

樓主

2014-03-24 9:15

裡面是有三種顏色一共六條線，
兩條藍的，兩條白的，兩條紅的。
圖式二上面還有一個黑色的是一條黑色插在兩個接口上，
所以牆壁裡面實際就是有六條線而已。

台南溫仔

台南溫仔
個人積分：321分
文章編號：49283123

321分

8樓

2014-03-24 12:02

IMZACK1987 wrote:
裡面是有三種顏色一共...(恕刪)

裡面是有三種顏色一共六條線？問題是只需要４或５條線呀！八個孔６條線外加一條串連線該不會全插滿了吧？如果真這樣那就恐怖了

有看過用刀子刺海盜桶遊戲嗎？接線錯誤總開關可是有可能會像海盜桶玩偶那樣爆炸喔

沒圖沒真相再去拍幾張照片才來吧。

如果目前接線法是像上圖那樣，那接法是屬於大錯特錯的。

IMZACK1987

IMZACK1987
個人積分：0分
文章編號：49286351

0分

樓主

2014-03-24 14:51

台南溫仔大大，就像你說得這樣，目前全都接滿....
電燈可以開，但是插座不能使用。
目前還沒拍裡面的圖，我再想是我爸買錯開關，不知是否買到單切的，
等晚一點拆開才知道@@

IMZACK1987

IMZACK1987
個人積分：0分
文章編號：49289982

0分

樓主

2014-03-24 17:56

目前上傳新拍的圖片，希望有大大能幫我解惑，感恩!!

只有圖片一裡面的配線動過，圖片二沒動過。

圖片一

圖片一內部

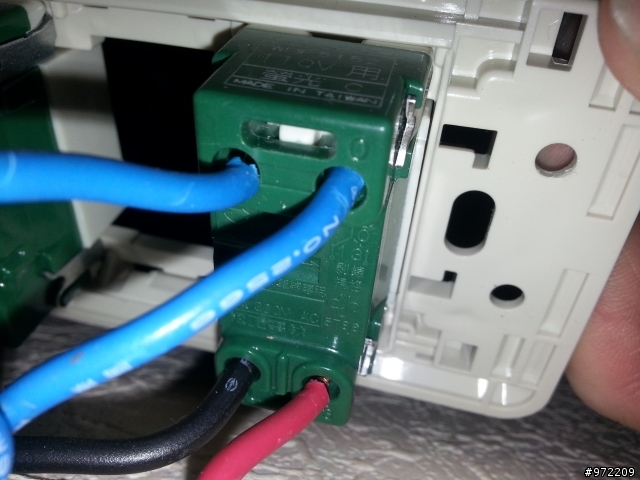

圖片一內部近照

圖片二

圖片二內部
