請問浴室通風扇如何接延遲開關電線(附圖)

小狗不要跑

小狗不要跑
個人積分：48分
文章編號：48906460

48分

樓主

2014-03-01 9:18

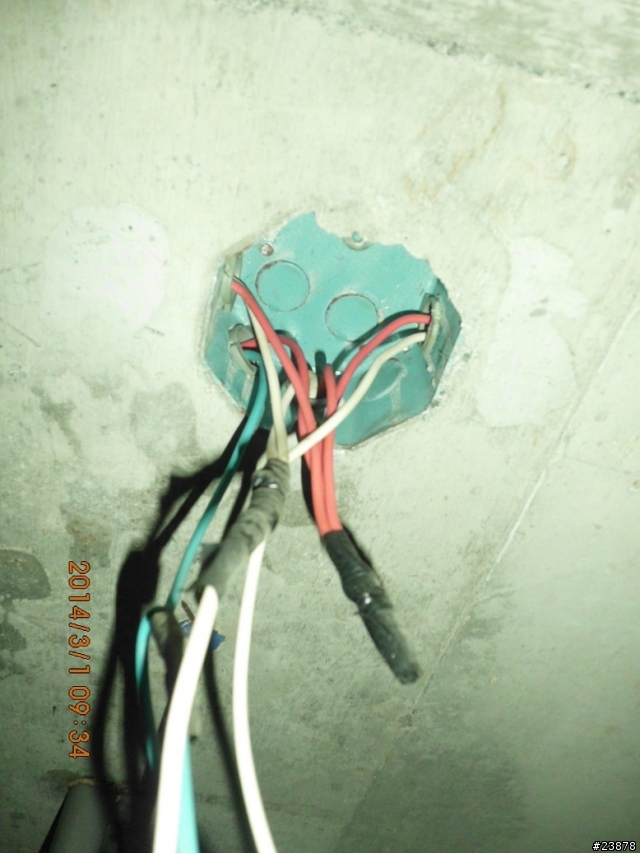

我想要在浴室通風扇加裝延遲開關有辦法從我家天花板線路接嗎?

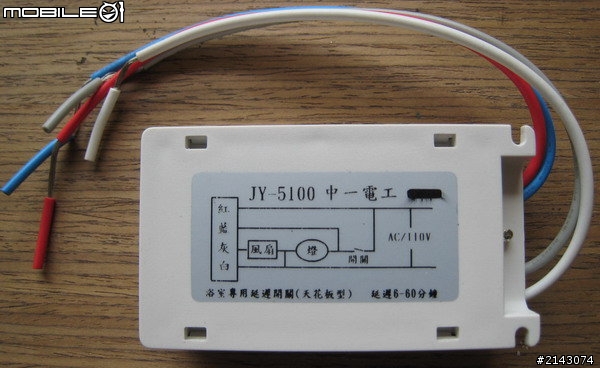

我買的延遲開關有紅藍白灰要怎麼接在我家的電線上呢?

可以麻煩大大告訴我嗎謝謝

請問浴室通風扇如何接延遲開關電線(附圖)

2014-03-01 9:18 發佈

文章關鍵字浴室通風扇電線附圖

tmdla

tmdla
個人積分：10分
文章編號：48907120

10分

2樓

2014-03-01 10:32

小狗不要跑 wrote:
我想要在浴室通風扇 ...(恕刪)

家裡的延遲開關是裝在開關座裡, 很小一個, 而且是燈和風扇一併控制延遲關閉.
裝在浴室裡的話, 長期在高溫潮濕的環境下, 豈不容易損壞?
供你參考.

小狗不要跑

小狗不要跑
個人積分：48分
文章編號：48907578

48分

樓主

2014-03-01 11:10

tmdla wrote:

家裡的延遲開關是裝在開關座裡, 很

那可以請教接法嗎謝謝

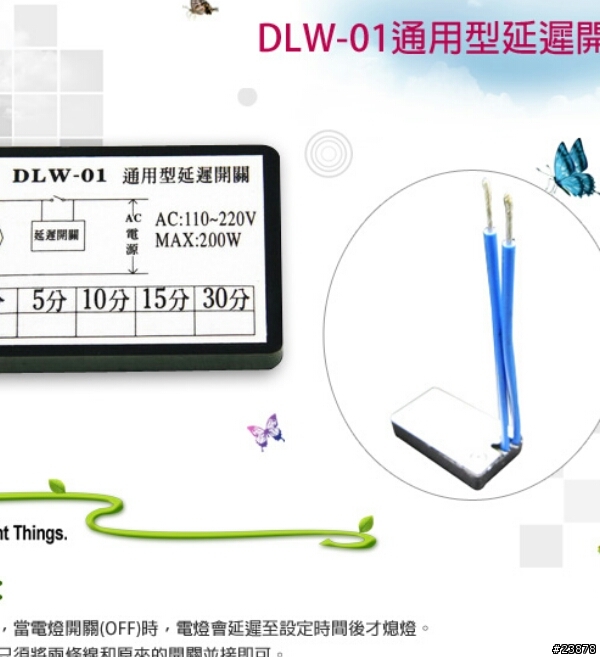

是不是裝這種放在開關盒裡面

好像只有兩條線並聯即可？

chaliang

chaliang
個人積分：6分
文章編號：48908155

6分

4樓

2014-03-01 11:57

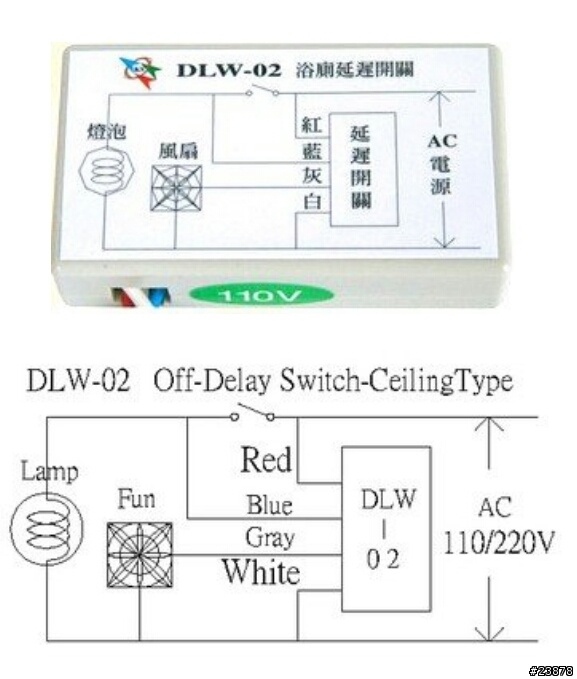

這是從你買的網站下載的圖

上面不是有說怎麼接了嗎?

小狗不要跑

小狗不要跑
個人積分：48分
文章編號：48908401

48分

樓主

2014-03-01 12:18

chaliang wrote:這是從你買的網站下載的圖

上面不是

不好意思對這個沒什麼概念

可以的話能幫我畫在照片說明接法嗎感謝

nobodyreason

nobodyreason
個人積分：53分
文章編號：48908781

53分

6樓

2014-03-01 12:56

你1樓貼的照片跟3樓是不同的東西，接線也不一樣，所以你買的是哪一種?

還有你買的延遲開關上面的接線圖最好也一起PO上來

chaliang

chaliang
個人積分：6分
文章編號：48908807

6分

7樓

2014-03-01 12:58

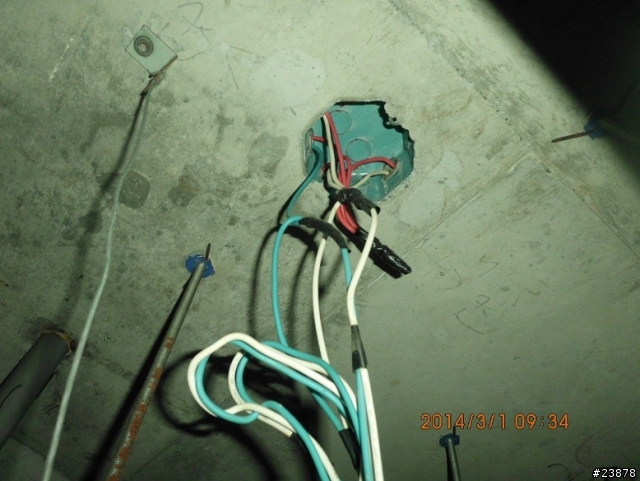

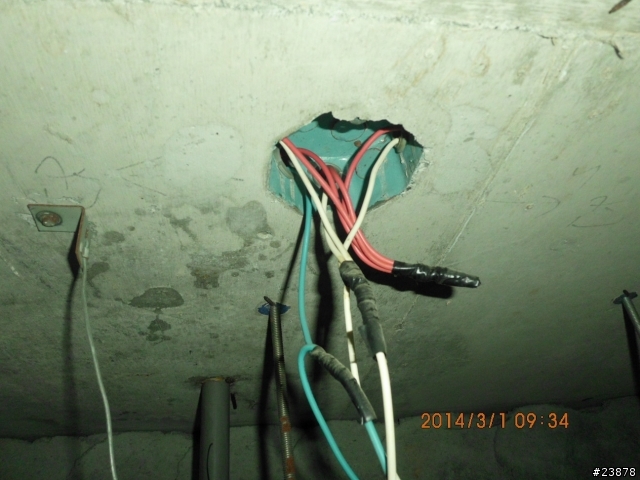

這樣接就可以了!!試試吧!!

小狗不要跑 wrote:
我想要在浴室通風扇 ...(恕刪)

小狗不要跑

小狗不要跑
個人積分：48分
文章編號：48908813

48分

樓主

2014-03-01 12:59

nobodyreason wrote:你1樓貼的照片跟3樓是不同的東西，接線也

我是買第一種

我想要開關關掉電燈也能關掉

單獨延遲風扇謝謝

小狗不要跑

小狗不要跑
個人積分：48分
文章編號：48908848

48分

樓主

2014-03-01 13:02

chaliang wrote:這樣接就可以了!!試試吧!!

藍跟白都有接到電燈跟風扇

所以延遲器的白色灰色是接一起囉？謝謝

----___

不好意思我改裝這組因為可以防水！
這個接法跟你畫的一樣嗎

chaliang

chaliang
個人積分：6分
文章編號：48908927

6分

10樓

2014-03-01 13:11

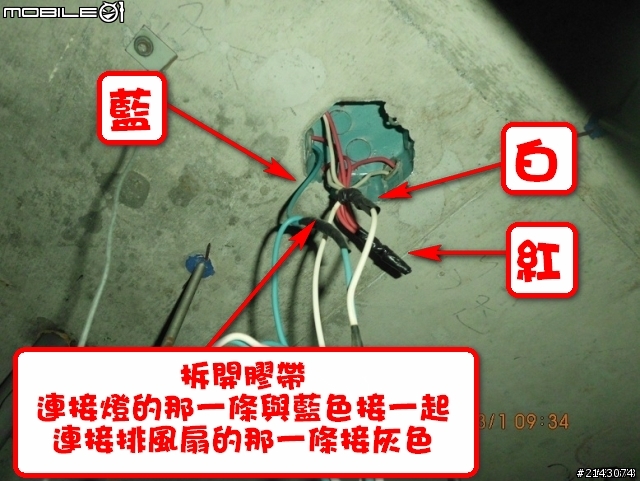

你再仔細看我的圖,白跟灰沒有接一起喔!!
藍色控制燈,灰色控制風扇
重點就是找出你圖片中綠色(應該是綠色吧!我看起來是綠色)
哪一條連接電燈,哪一條連接風扇
連接燈的那一條與藍色還有管路中那一條綠色接一起
連接風扇的接灰色
就樣有清楚嗎?

小狗不要跑 wrote:
藍跟白分別接到電...(恕刪)

你的圖我看不到...
