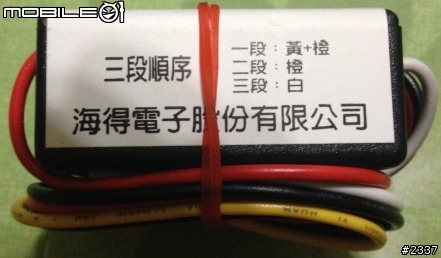

請問這種三段式控制器裝在廁所的線路該如何接?

第一段-想讓廁所的燈跟抽風可以同是運轉
第二段-想只單開燈
第三段-想只開抽風系統

麻煩各位達人幫小弟開竅一下..謝謝!

新手-關於三段式電子開關

2014-01-03 16:00 發佈

文章關鍵字新手電子開關

tgdlyg

tgdlyg
個人積分：1467分
文章編號：48044778

1467分

2樓

2014-01-03 16:35

mp5 wrote:
請問這種三段式控制器...(恕刪)

黃-抽風機
橙-燈
白-抽風機

djh449

djh449
個人積分：86分
文章編號：48044785

86分

3樓

2014-01-03 16:31

mp5 wrote:
第一段-想讓廁所的燈跟抽風可以同是運轉
第二段-想只單開燈
第三段-想只開抽風系統

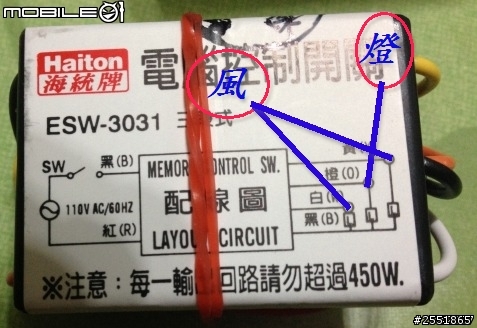

燈接橙
風接黃白

黑色是共線

fg505985

fg505985
個人積分：167分
文章編號：48044845

167分

4樓

2014-01-03 16:34

mp5 wrote:
請問這種三段式控制器...(恕刪)

ysc_kyy

ysc_kyy
個人積分：2559分
文章編號：48044882

2559分

5樓

2014-01-03 16:35

mp5 wrote:
請問這種三段式控制器...(恕刪)

橙線接燈具，黃線+白線接抽風機，燈具與抽風機另一條線接黑線。

tpccy6421

tpccy6421
個人積分：645分
文章編號：48048069

645分

6樓

2014-01-03 19:45

看不懂還要diy，千萬要注意安全！

mp5

mp5
個人積分：0分
文章編號：48057328

0分

樓主

2014-01-04 12:14

謝謝各位的解答！好熱心啊！已處理完成。感恩
