小弟日前新建農舍,目前正在進行水電驗收的最後階段.
網路上爬文了許久,發現檢測3孔家用插座是否有正確接地的方法不一.
覺得非常困惑,所以特來請教.配電箱的圖檔如下
圖中用藍色框框圈起來的接地線,疑似沒有配管,直接用水泥固定在牆壁裡.
目前認知是電表為單相3線.
A與B都是火線,D為中性線,C可能為偽接地線.E為配電箱的固定螺絲.
我使用電子式的電表量測圖中各點,結果如下:
A與C兩點:電壓值119.2
A與D兩點:電壓值117.2
B與C兩點:電壓值113.2
B與D兩點:電壓值115.2
A與B兩點:電壓值233.1
因為我也爬過這一篇
http://www.mobile01.com/topicdetail.php?f=335&t=835112&p=1
文中提到火線與接地線的電壓如果比火線與中性線的電壓高,才是接地正常.
可是單相3線的火線有兩條,我使用不同火線依照上文的方法分別與接地線及中性線量測.
按照上述結果,無法推論出我的配電箱是否有正確接地.
更妙的是如果量測火線A與固定螺絲E,仍然可得到119.2V的電壓.
火線B與固定螺絲E則為113.7V.
接著我看了這一篇教學
http://www.vknow.com.tw/video/7981/%E5%A6%82%E4%BD%95%E6%AA%A2%E6%B8%AC%E5%AE%B6%E4%B8%AD%E9%9B%BB%E7%AE%B1%E7%9A%84%E6%8E%A5%E5%9C%B0%E7%B7%9A%E6%98%AF%E5%90%A6%E6%9C%89%E6%AD%A3%E7%A2%BA%E6%8E%A5%E5%9C%B0
影片中提到,正確接法的火線與接地線電壓應該在70~90之間.這是什麼道理??
總之,目前整個搞混中,希望版上各位高手幫忙解惑??

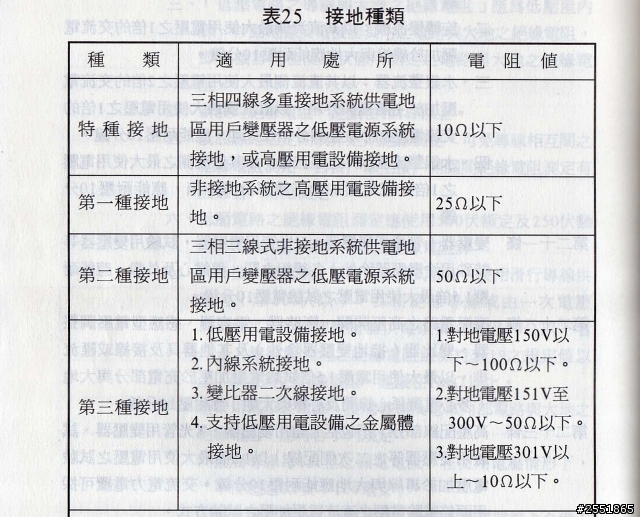

到底要如何證明,家用電的迴路有正確接地??
謝謝~~
