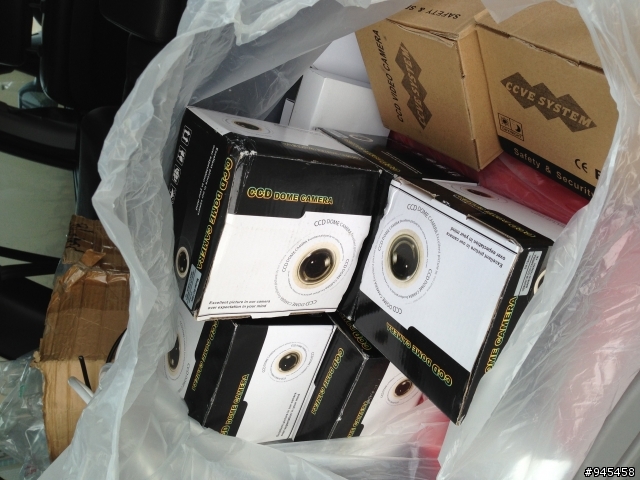

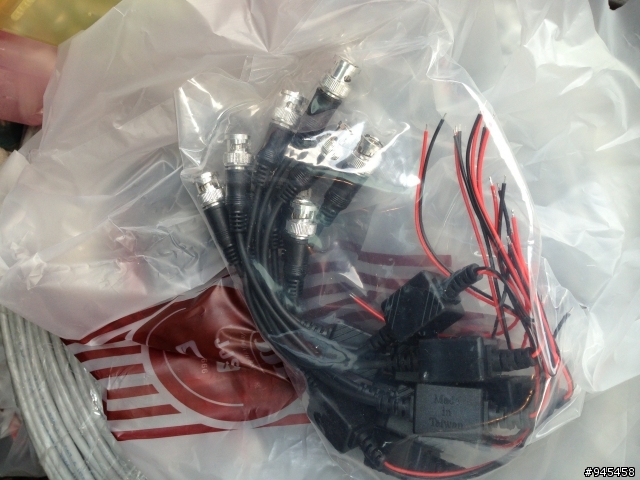

跑去台中購買3萬塊的監視器器材,包括配件

利用空閒~裝裝監視器-4.17更新照片
利用空閒~裝裝監視器-4.17更新照片
利用空閒~裝裝監視器-4.17更新照片

以前有用過5C電視線作配線~發現佔位子不實用,後來改3C有比較好一點,但是座後發現
網路線才是王道...-.- 。
預計作法,利用網路線做配置,一條網路線可分4個訊號,所以一次可以接4個鏡頭,電源找近的接,找不到再用網路線去作配電。
(本身也沒有很懂,希望一起討論,都是去買配件的時候問老闆怎們接線怎們配線,如何挑MM數)

2013/4/17今天剛好有空裝了一下
半圓形4-12MM的可以自己調
利用空閒~裝裝監視器-4.17更新照片
利用空閒~裝裝監視器-4.17更新照片
利用空閒~裝裝監視器-4.17更新照片

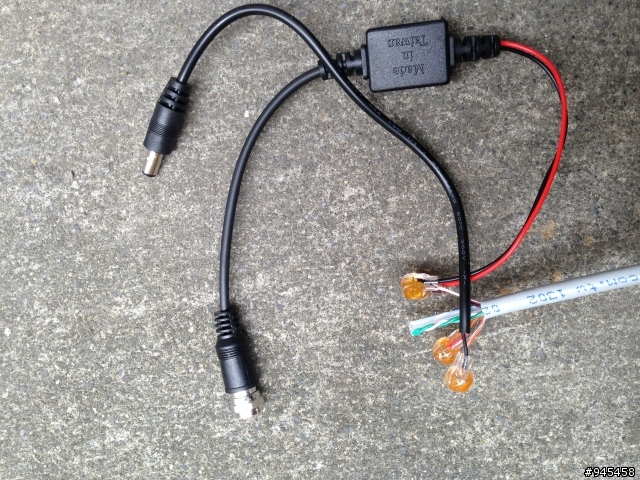

下面是接法(還是習慣接法@@~)
利用空閒~裝裝監視器-4.17更新照片
中間接續(網路線我都接訊號居多)

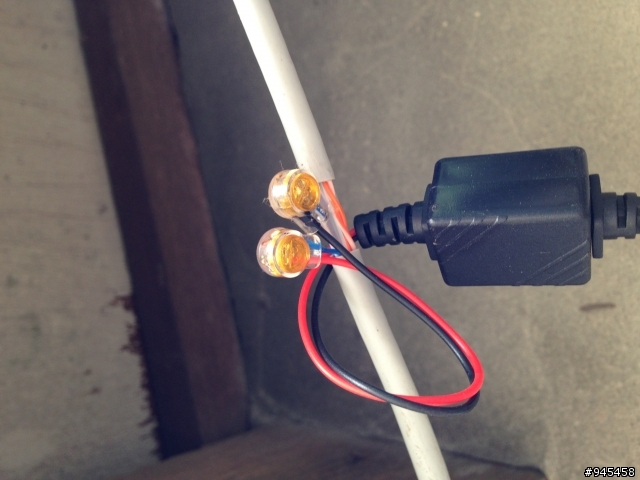

利用空閒~裝裝監視器-4.17更新照片

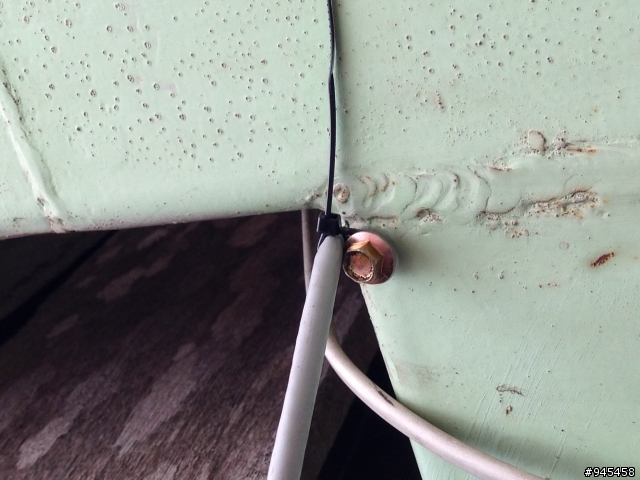

遇到鐵的,可以固定就好...
利用空閒~裝裝監視器-4.17更新照片

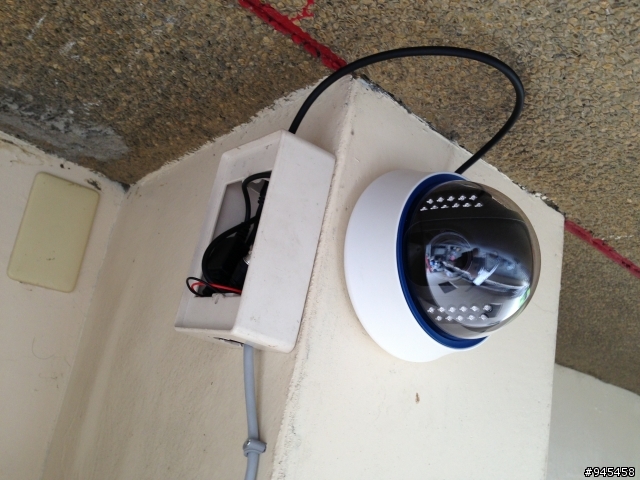

還沒安裝完畢(其他監視器還在貨運配送中...)
不知道這樣的接法有沒有什們要注意的(第一次使用網路線接)
有點遠沒電源的才會透過網路線供電,其他不會太遠都接1.6白米線(自己家裡感覺比較安全)
2013-04-15 19:07 發佈
阿怎麼只有配件照片~
沒有裝的照片@@
=夢痕= wrote:
阿怎麼只有配件照片~...(恕刪)


剛買阿@@!等我有空的時候去裝...-.-
Reply to Dear大大

你買的那Box上寫 "CCVE" 是幫 Panasonic 代工的廠商,早期.

監視器小弟懂一點,

期實你用攪線傳輸器 (UTP Balun) 是很好的選擇進可攻退可守,怎麼說呢,進可以以後線不換Camera換成IP camera,退就是還是用Analog Camera.

基於上述理由我會建議你不要用你原本想的方式,換成一條線對應一支Camera的方式.


圖片from aas.com.tw

在Cat5中有8芯, 兩芯用影像訊號,另外六芯傳輸電力.

所以在DVR 那一端你只要在購買一個大A數的 Power Supply就可以了, 統一從DVR端一起送電,

電源可以用這種



or 這種


圖片from Google Image search

以12V 配上你的Cat5可以拉約100公尺電都可以配的到,日後要換IP Camera也比較方便,不用從跑線

以上建議,

ming-tw wrote:
Reply to D...(恕刪)


又有新的接法~
在Cat5中有8芯, 兩芯用影像訊號,另外六芯傳輸電力.
所以你的意思是一個監視器一樣配一條網路線,一個組跑信號另外3組跑電源(串聯一起?)
那8個監視器就要配8條網路線的意思嗎?
不好意思如果不是可以在說明嗎@@!
fr527789 wrote:
又有新的接法~
在C...(恕刪)


Dear 版大

基本上每支攝影機拉一條網路線,其中1P(EX:橘、白橘)用作訊號絞線傳輸使用。
另外可以將剩餘的3P,挑出2P出來當作電源使用(DC 12V),這邊以藍(藍白)與棕(棕白)為例。
(PS:我比較"謹慎",因此用2P出來接電,其實可以用1P就好,這樣您可以省下四條線)
作法就是,主機端(送電端)的八條網路線,全部藍與藍白併線,棕與棕白併線,之後接到M大提供的電源供應器圖上(Power Supply)的V+和V-。
接著做一條公插的電源線,另外一頭去接Power Supply的AC(L/N)兩點,這樣就可以了。

而在攝影機端,就要把原本八支攝影機的變壓器的端子(不是AC變壓器那端,是插攝影機那端),留下10 cm左右長度的線然後剪掉,接著將線併到原本設定送電的藍(藍白)與棕(棕白)即可。


不過具體的建議是拉一條電源線到攝影機旁邊比較好,市面上平剝線不貴,監視器的電不大,用這種線OK的。

另外,DVR只要具備上網監看功能的話,基本上就不需要在未來換IP CAM。
據我了解,真的會上網監看的少之又少...

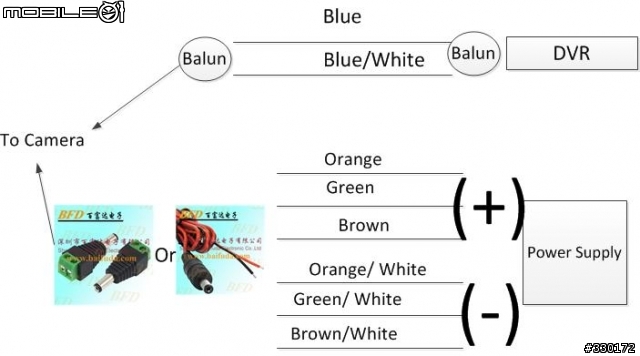

as attach file show,

一個組跑信號另外3組跑電源(串聯一起) = Yes, 顏色要記得不要搞亂會燒Camera注意
那8個監視器就要配8條網路線的意思嗎 = Yes,

有任何不懂歡迎討論

To Power Supply:

smarttommy wrote:
Dear 版大基本上...(恕刪)


To Dear 大

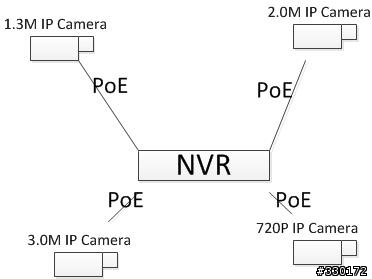

你可以誤解我說的IP cam, 我是建議如未來板大要換的話可以換成有NVR的架構(as attach file show).
可以從現在的500條線 (假設) 直接以不換線的方式兩端設備都更換的方式,可升級到3.0 Megapixel (1080P) or higher, 運作原理一樣 有事件在去看回撥就好, 最大的差別大概就是成本跟數位化吧.

以上 Cheers

感謝兩位~大概知道一些,接好過程我會拍個照片,一起討論討論。
想請問我之前也是像大大說的拿一顆大電源來供電,可是一裝上去會干擾訊號
,把電源獨立分開就不會,請問這是什麼情況?
