就分享一下其實一般家庭不用大工程也可以有完善的弱電系統
中文不好有錯歡迎指正。
這次的Project訴求很簡單就是要整理原來亂七八糟的弱電箱跟屋主需要把保全，門禁，環境監控一起做整合。附代屋主要每一台電視都要可以看無線台(HDTV) & 第四台(CATV)。希望線都集中一起好管理。
首先把舊有的線從新抽換跟把未來要用到的線一次拉好。每一個洞(J-box)都從本來的一條銅軸線 RG-59 (Coaxial Cable) or 4芯電話線 換成 RG-6 QU 跟兩條Cat5e or 三個Cat5e在一起, 線接頭都換成進口壓接式(F connector compression type)，面版上都換成國際牌的插座。
本來的樣子（拉線中），旁邊cable race way是本來沒有的。

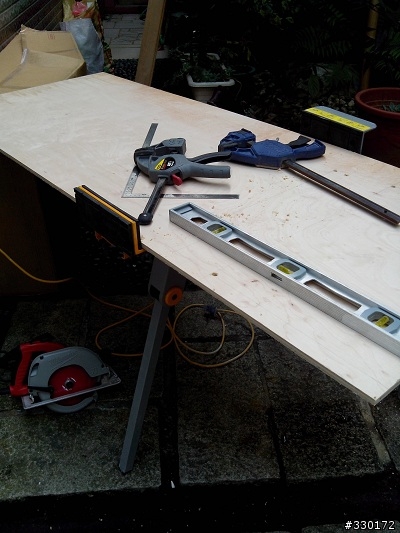

切木板
上板子,補土磨平上漆
配線中，進線都從板子後方，出線都走壓條。

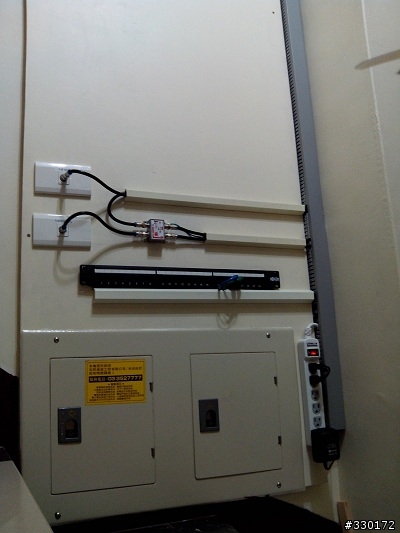

做好的樣子，其他的空間是留給門禁........上面有說了

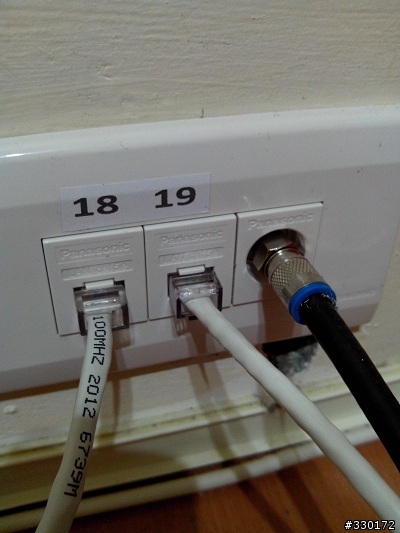

每一個面板從本來的4芯電話線或一組Coaxial都換成如下，3個Cat5孔 or 2 個cat5孔與一個Coaxial孔(一條Cat5給網路, 一條Cat5給HDTV, 一條coaxial給第四台)。

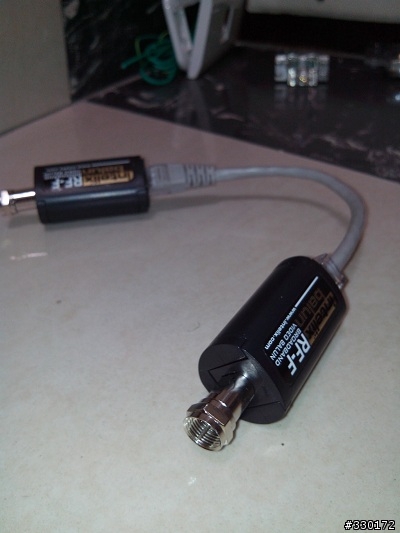

UTP to Coaxial (網路線轉第四台線的樣子）
線在裡面都會貼上標籤跟詳列每一個號碼跟線對應什麼地方。職業病for me
下面
上面
其它的設備還在持續中等都到齊後在從底下面版(Patch Panel)在把線配上來就可以了。
