【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

常常出差的我,有時總想要看看家中的情況,並不是不信任家人,而只是單純的想要看看父母和女兒互動的情形。才能了解如何和自己的父母和女兒相處。又或是知道退休的父母在不在家中,是否要打個電話回家,但又不要吵到他們休息,如果沒在打瞌睡,順便帶個便當回家。

雖然曾經將家中每台電腦裝上攝影機,又或是幫電視裝上 SKYPE 套作,但都不實用,因為這些套件都需要手動開啟,放置的位子又多是個人隱私的位子。除非主動開啟,否則都無法使用。

曾經考慮過室內監控的產品,不過都因為單價太高而作擺,前幾天在網頁上看到這個商品時,說實話,是單純的不到4K的價格給嚇到了,正巧身邊的同事說,曾經在家電賣場看過這個商品,當時非常的昂貴。最後只是因為單純的價格便宜而買下。心想買個玩具沒什損失。正巧過年期間,自己和家人老是外出,有個室內監控,也可以看看家中的清況。

【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

我的需求很簡單,只要能見到客廳中的影像即可,但由於家中AP的位置和客廳有二個牆面,需要考慮穿透性的問題。

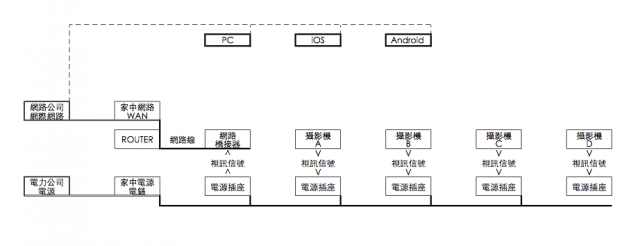

CLJ200L 是一種很特別的訊號傳輸 PLC (電力線通訊) 方式,它是使用家中電源系統,來作為網路的信號傳輸,所以不論距離再遠,只要在同一個家用電錶中,就可以傳輸信號,不用擔心信號傳輸強度的問題,這也是我這次主要購買的原因。

【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

不論距離再遠,只要在同一個家用電錶中,就可以傳輸信號
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控


另外,他是使用燈泡式供電方式,同時也解決了訊號線的問題,換句話說,只要你家中有電的地方就可以接上,這大大的增強了安裝的簡易和方便性,因為家中為了省電,將三盞燈的餐桌燈拔掉了一盞,我只要將攝影機裝上原來空的燈炮位子即可。

(後來又幫姐姐多買了一組,她家更慘,不知為何明明只有一面牆,但就是穿透不過去,而且她家一共有四層,家中的無線網路一直找不到解決方案,最後只好每層都多裝一台,使用PLC網路就沒有穿透性問題,不過這次收到時,其中一個是白盒工業包,內容物完全一樣。)

使用燈炮座來作為網路信號傳送的方式
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

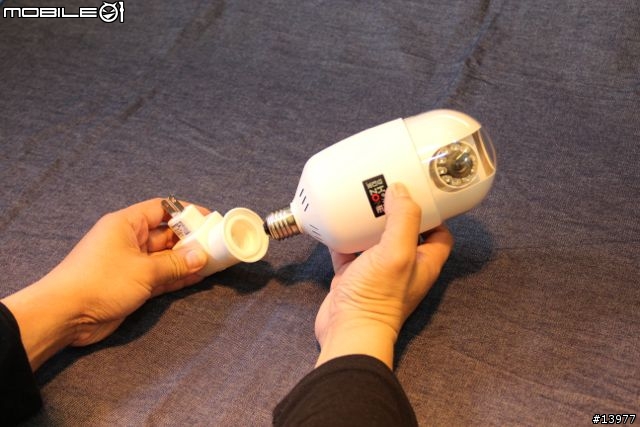

只要將家中的燈炮拆下,旋上燈炮攝影機就可以完成安裝
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

這個牌子 [安心家] 好像之前曾經作過一些行銷活動,買回來才一周的時間,己有四個以上朋友都說他們曾經家電賣場看過這個商品,看來當初這牌子相當出名 (不過目前零售市場好像不易找到了)
包裝挺特別的,一共有二個包裝,但一次一定要買二組,沒有單賣。可以再選購攝影鏡頭,最多可以接到四組攝影機。其實四組是廠商建議值,實際的最大連線數,是受限於家中的頻寬,和監看設備的頻寬,在理論上,其實是沒有上限的。不過可以想像你用手機連回家看時,那窄窄的頻寬的確是很難負荷四隻以上的鏡頭。

1對1主機:
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

第2隻攝影機:(只有攝影機)
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

包裝的內容物一共有
1對1主機:(含攝影機及接收器)
攝影機
攝影機電源底座
訊號接收器
給攝影機電源底座用的電源線
網路線
快速安裝手冊
軟體光碟
固定螺絲包

【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

第2隻攝影機:(只有攝影機)
攝影機
攝影機電源底座
給攝影機電源底座用的電源線
快速安裝手冊
軟體光碟
固定螺絲包

【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

二套包裝全部加起來
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

其實以我家的情況,這堆全部用不到
二個底座,二個電源線, 固定螺絲包
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

因為我主要是使用 iPhone iOS ,和 Google Nexus 7 Android OS 連線
所以,全部用到的東西,只有橋接器.攝影機.網路線
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

安裝的方式很簡單,建議先下載軟體,因為可能一分鐘硬體就裝好了,那時的心情一直想要測試這玩具!!!
(我第一次測試時,連找軟體的時間,竟只花了約五分鐘就安裝完)

【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

Android: P2P IP Cam_Lite
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

iOS: P2P IPCam Lite
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

安裝步驟比想像中快多了~~~
一,將橋接機插在電源插座上
二,將家中 Router 多接一條網路線到橋接器上
三,將燈泡式攝影機接到任意燈泡座上 (圖中是我自己買的簡易燈泡座,這個真的很好用)

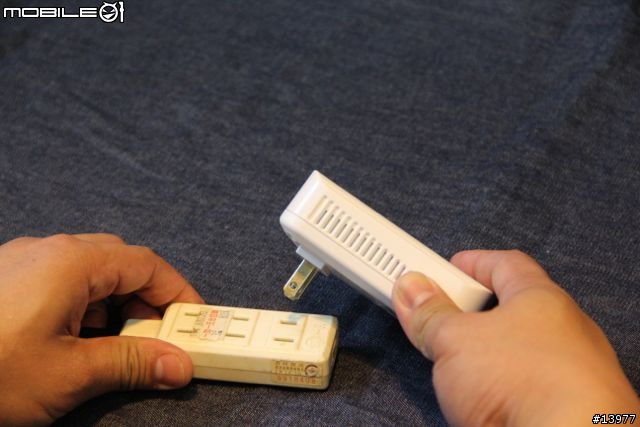

一,將橋接機插在電源插座上
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控
二,將家中 Router 多接一條網路線到橋接器上
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控
三,將燈泡式攝影機接到任意燈泡座上 (圖中是我自己買的簡易燈泡座,這個真的很好用)
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

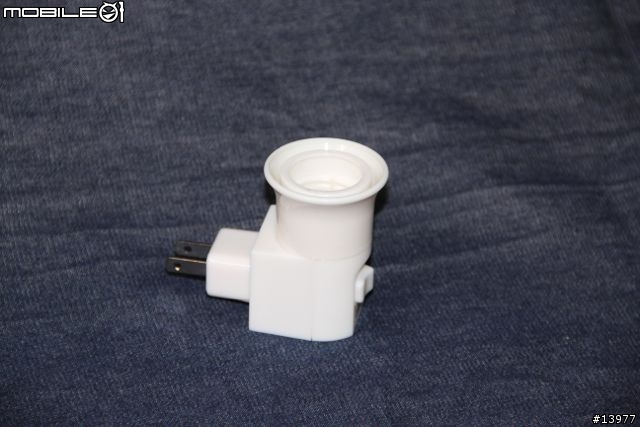

這是在特立屋買的簡易燈炮座,當時一樣就看到他的插頭和燈座間,有一個白色的墊高空間。
這樣就可以確保燈泡攝影機的厚度不會無法插入電源插座,買回家一試,真的完美。
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

旋上燈炮後的樣子
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

----------軟體的部份----------
再打開剛才安裝好的手機軟體
選新增>>內網搜尋>>完成

點選左上角 "新增"
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

點選 "內網搜尋" (當然,您可以直接鍵入包裝盒上的攝影機 ID 和 密碼)
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

如果不想自動搜尋,可以直接鍵入包裝盒上的攝影機 ID 和 密碼
其實直接輸入是比較快,也比較安全的,建議是自己輸入
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

在家中電錶內所有己安裝的攝影機都會出現在列表中
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

點選確認後,所有搜尋到的資料就會自動填入了
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

點選右上方"儲存",就完成了!!!
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控


在畫面列表中,出現的是最後一次的剪影,所以第一次沒有出現是正常的。
日後看到這圖示時,可別以為他是動態的,他只是每次觀看的最後一格剪影而已。
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控


其實真的花不到五分鐘,只是解說時,貼的圖片和步驟比較詳細
----------1分鐘安裝影片----------

----------軟體的顯示效果---------
圖:iPhone 4S 直式的效果
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控
圖: iPhone 4S 橫式的效果
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控
圖: Google Nexus 7 直式的效果
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控
圖: Google Nexus 7 橫式的效果
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

夜間效果
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

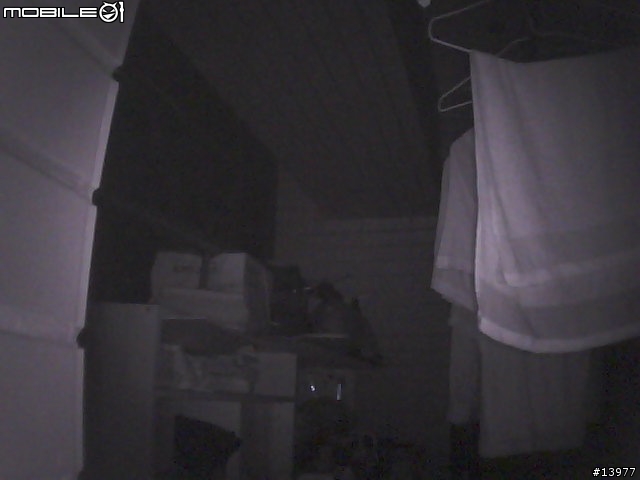

夜間效果:開啟夜視加強功能
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

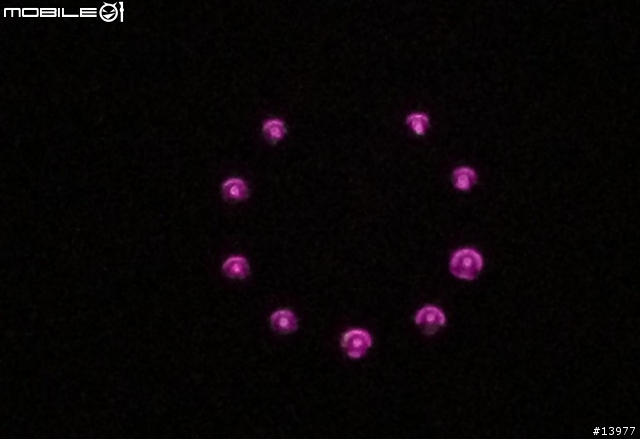

如果燈光太暗,就會看到 LED 燈的紅光,在日光下,可以用手摭著鏡頭,也可以看到一點微紅光
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

影片效果


PC 版本 Windows XP 影片檔的存放路徑 C:\Program Files\IPCamSystem_CHT\Record\您的攝影機編號資料夾

其實,所有的設定都己經完成了,不過我們可以再來看一下細項的軟體設定。
---------軟體設定----------
軟體設定時,只要在您想要設定的攝影機上點選右邊的向右圖示,即可以進到設定畫面
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

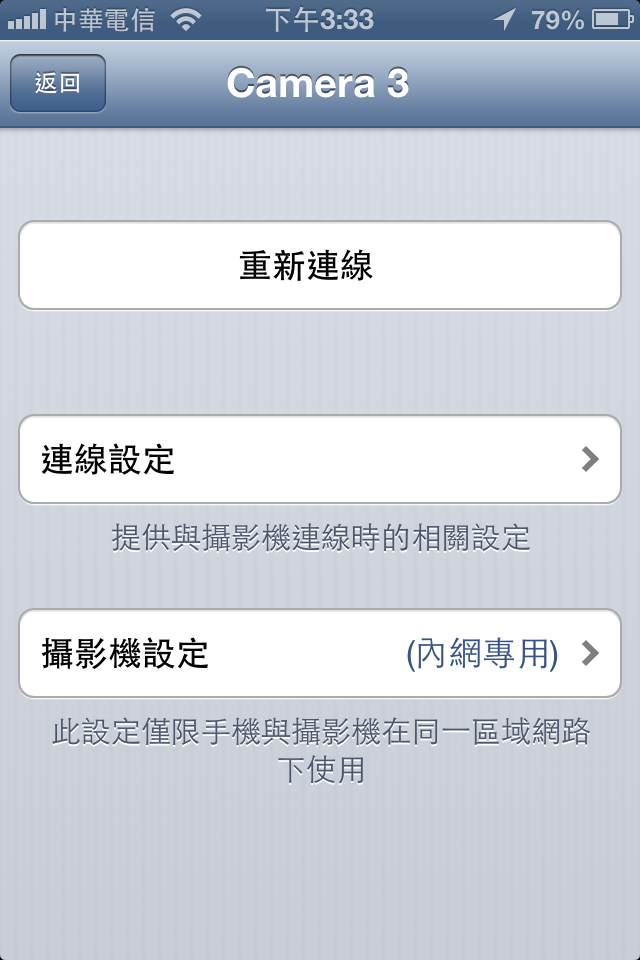

設定畫面分為二組,一組是讓使用者進行單純的連線設定,連線設定和"攝影機設定" (內網專用)
如果網路環境有變更,只要點選重新連線,可以刷新,不過通常是不必要,系統會自動連接上去

PS: 但每次如果有 "套用" 變更設定時,最好等待二分鐘,再點選 "重新連線",雖然重新啟用的速度很快,不過還是等到攝影鏡頭和伺服器更新後再接入會單純一點。
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

上方的連線設定畫面相同。如果有將攝影機上鎖,別忘了在"連線設定" 將 "使用者 ID" 及 "使用者密碼" 鍵入才能登入。這部份,在軟體新增攝影機的畫面中,有在下方特別的說明。
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

"攝影機設定" (內網專用) 則提供了密碼設定以及畫質的細部設定
攝影機的 ID 和 密碼 是固定的,那別人不就可以看到我家了?
攝影機的連線名稱和密碼是預設的,不可變,也就是攝影機的身份證
如果想要將攝影機上鎖,這時,就可以在 (內網專用) 的"攝影機設定"中輸入您的"使用者 ID" 及 "使用者密碼",將攝影機上鎖,防止其他的人登入。
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

在設定畫面中,除了"使用者 ID" 及 "使用者密碼"外,
還有 環境,頻率,解析度,畫質,夜視加強,上下顛倒,左右翻轉等設定。

由於我安裝時受限於空間,攝影機是倒著安裝的,所以出現的畫面全部都相反了。
這時則可以使用 上下顛倒,左右翻轉 將畫面調正。
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

----------PC 的功能更豐富----------
可同時進行多台監看的 PC 版本
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

PC 版本的操作畫面
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

警報觸發功能
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控

定時錄影功能
【分享】無需設定的居家監控 安心家 CLJ200L P2P 點對 PLC 電力線通訊網路室內監控
-----------注意事項----------
一,如果內網搜尋不到(因為電力網路環境,這是有可能會發生的),這時可以可以直接輸入 “攝影機 ID” 和 “攝影機密碼”
二,調整有關攝影品質的細項需在內網中設定(就是使用外部網路是不能設定細項的) (設定的設備和監看設備和攝影機需在同個Router中)
三,如果不想用輸入的,且在內網中直接搜尋即可設定,可免去鍵入 “攝影機ID” 和 “攝影機密碼”
四,在外網時,如果有設定密碼,要鍵入後才可以登入監看
五,可以自行到五金行買的頭泡插座配件,有了這個,真的可以像小夜燈一樣四處插了,因為有電源插座就有網路。

最後:
安心家這個名子取的挺好的,也正是我的使用目的,這個不到 4k 的價格,搭配二隻鏡頭也真的是很超值。
還有,要注意適法性的問題,我使用時,是裝在明顯的位子,並且告訴所有的家人這支攝影機在運作中,以免不必要的誤會產生。
2013-02-10 17:09 發佈
這種利用電力線來跑網路的監視器我裝過,但那時花了一整夜時間才弄好,但一看畫質又很差,且因是利用電力線網路來進行連線,故很不穩,所以,拿到貨到退貨之間的時間,只隔一個晚上!後來我是買以明科技的行動無線網路監視器───Open730(解析度:640x480),它可以跑無線和有線網路,且可以在安卓系統或蘋果手機上只要可以連網就可以看到畫面,且可以直接利用手機來遠端遙控監視器的旋轉角度,且它配備紅外線夜視功能!甚至可以將觸警後的畫面直接e-mail到你的信箱,另外價錢只要2990 元!另外,這種電力線監視器市面上有很多牌子,你可以發覺外觀都很像,且附的監控軟體都是同一個介面!
先標記一下!!

有些部分符合我的需求!!

AnChieh Tsai wrote:
常常出差的我,有時總...(恕刪)
HI I am Gary!~ http://mussod.pixnet.net/blog
這台我用過,方便沒錯,但鏡頭偷太大了,畫質慘不忍睹.
現在丟在一旁.
我是爆發戶,不是暴發戶.性格火爆的爆.有錢的暴發戶另有其人不是我.
這個東西一年前homebox(還是B&Q)就有展示過了, 他為何不會普及, 主要有兩個大問題
1. 使用電力線網路, 家裡只要超過2個電箱的幾乎都不能用(非同一迴路)(透天居多)
2. 畫質解析度不高
hauikimo
我試是沒什問題哩! 您說的不穩是什麼?
而且,你說的功能,這台大部份都有啊~~~

有>>640x480
有>>可以在安卓系統或蘋果手機上只要可以連網就可以看到畫面
有>>配備紅外線夜視功能
有>>觸警後的畫面直接e-mail到你的信箱
安心家 CLJ200L,含2個cam不到4k哩!!!>>另外價錢只要2990 元

colgut wrote:
這種利用電力線來跑網...(恕刪)
---------- 梦想很远,所以我们一步步靠近 梦想很近,所以我们一步步实现
這台的確不合適作隱藏,體積大了一點。
畫質最高640x480,但我看低價版的監視器規格都差不多。反正便宜,品質我還可以接受。
安裝是真的挺方便的。

爆發戶 wrote:
這台我用過,方便沒錯,但鏡頭偷太大了,畫質慘不忍睹....(恕刪)



家中超過1個電表以上的,應還算是少數吧?
我姐姐的透天,四層樓是用的很開心,解決了無線網路穿透的問題。
如果他不用PLC 電力通訊,就還要再接一組 無線 AP 才能解決,而且,不是每個樓層都有網路線的。
但安心家 CLJ200L 這台的確是只能在一個電表中通訊。目前我們的環境是夠用了。
還是老話:畫質最高640x480,但我看低價版的監視器規格都差不多。反正便宜,品質我還可以接受。

hauikimo wrote:
這個東西一年前homebox(還是B&Q)就有展示過了, 他為何不會普及, 主要有兩個大問題
1. 使用電力線網路, 家裡只要超過2個電箱的幾乎都不能用(非同一迴路)(透天居多)
2. 畫質解析度不高...(恕刪)
---------- 梦想很远,所以我们一步步靠近 梦想很近,所以我们一步步实现
640x480在監控系統算是ok的解析,
也是目前最普遍的.
問題在這台的鏡頭,壓縮,讓畫質慘不忍睹.
我是爆發戶,不是暴發戶.性格火爆的爆.有錢的暴發戶另有其人不是我.
壓縮上,在低價版的機器上,因為用 M-JPG,而且廠商大多同樣授權幾家軟體技術。這部份應是差異不大。
除非把預算增加,這樣就可以使用 ActiveX / H.264 等其他壓縮技術,但價格就不會這麼親民了。

鏡頭部份,就真的有差異了。上面我附上了不少截圖。有興趣的人,可以參考一下。

爆發戶 wrote:
640x480在監控...(恕刪)
---------- 梦想很远,所以我们一步步靠近 梦想很近,所以我们一步步实现
跨電錶會不穩!且你安裝其它非電力線網路視器後就不會用這種跑電力線監視器!

因我連續訂購二款不同公司出產的電力線型網路監視器,解析度雖都強調是640X480,但實際畫質和其它監視器真的差太多了!
AnChieh Tsai wrote:
我試是沒什問題哩! ...(恕刪)
