一單切開關二3孔插座配電問題

0分

樓主

2013-01-27 18:15

各位前輩好,爬文之後發現沒有這種配置的線路,故小弟有一個配電開關的問題想請教

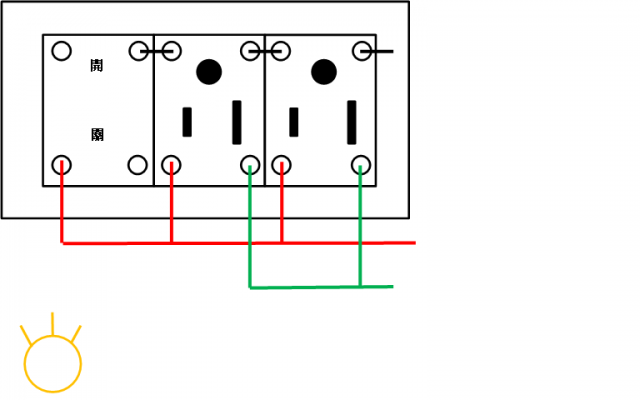

一單切開關二3孔插座配電問題

紅色為火線,綠色為水線,黑色為接地線

想請問燈泡的部分要怎麼接?

還有一個蠢問題是接地線要接去哪裡啊?

因為這個插座是用一條延長線外接的,所以沒有原本的線路,故想請教一下

先在這邊謝謝大家

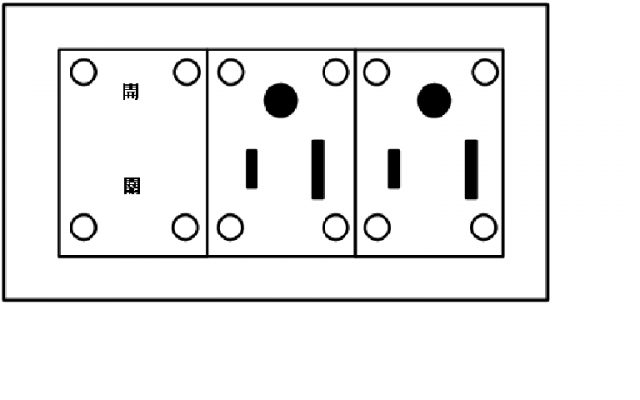

另外附上原圖,假使原本有接錯也請各位解答,謝謝大家

一單切開關二3孔插座配電問題

2013-01-27 18:15 發佈

文章關鍵字插座配電問題

59分

2樓

2013-01-27 18:37

你那種單顆三孔座是無法讓你這樣配線的

26分

3樓

2013-01-27 20:01

圖中還少一條控制線
就是控制電燈開關線
還有黑色不能這樣串
黑色位置是G相
綠色位置是N相
紅色位置是L相
拍謝~我不會用小畫家

38761分

4樓

2013-01-27 20:27

magic7787 wrote:
各位前輩好,爬文之後...(恕刪)

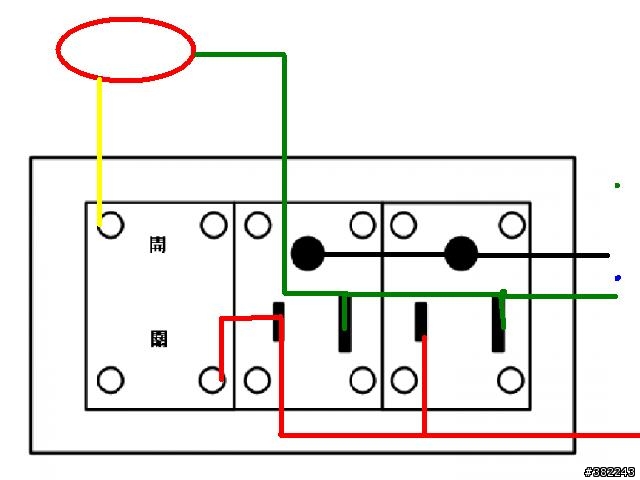

這樣接..
看的懂嗎????????????????????????

紅色為火線,綠色為水線,黑色為接地線.黃色控制線
至於那個孔對應那個孔..自己看開關
真的不會..找水電幫你

0分

樓主

2013-01-27 21:59

原來如此,我看得懂了

謝謝三位的幫忙!!!

明後天就可以動工了!
