電磁開關&定時器&電熱水器請益

kurtchen1986

kurtchen1986
個人積分：11分
文章編號：41170583

11分

樓主

2013-01-13 12:11

一直想安裝定時器已久

卻苦於電磁開關線路的迷思

本來想直接上定時器

但是爬了文才了解必須要加裝電磁開關來保護定時器的接點

自己已經買了legrand 30A 220V的定時器

電磁開關&定時器&電熱水器請益

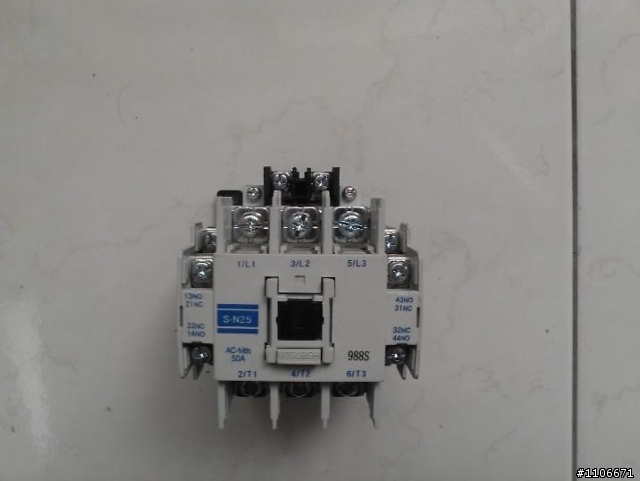

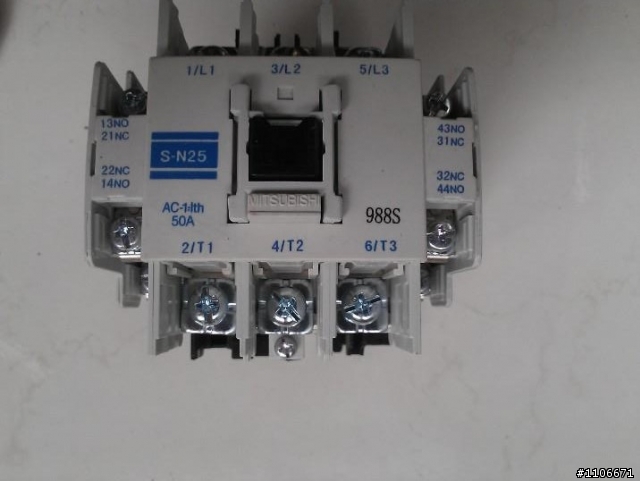

還有三菱的S-N25電磁接觸器

電磁開關&定時器&電熱水器請益

很羨慕tedar大的安裝方式

但是對於水電基礎只有皮毛的我來看太深奧了

怕自己摸索的線路有安裝上的疑慮

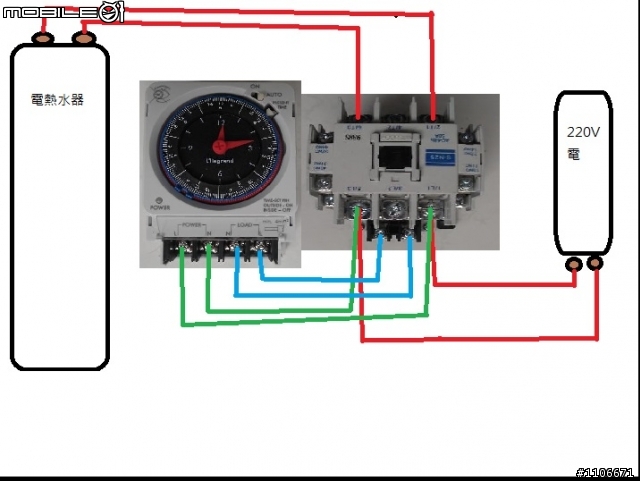

希望有人能幫我配線一下畫個小畫家以便對照自己的接線

電磁開關&定時器&電熱水器請益

看有沒有錯謝謝

2013-01-13 12:11 發佈

文章關鍵字電磁開關&定時器電熱水器

bob12156

bob12156
個人積分：53分
文章編號：41173041

53分

2樓

2013-01-13 14:50

這樣接沒錯，不過電磁開關不要上下顛倒，以後維修的人才不會搞錯。

a0215b0726

a0215b0726
個人積分：497分
文章編號：41176505

497分

3樓

2013-01-13 18:53

kurtchen1986 wrote:
一直想安裝定時器已久...(恕刪)

電工標準施工法則,上方接電源端下方接負載端!

hhgame

hhgame
個人積分：66分
文章編號：41181434

66分

4樓

2013-01-13 23:16

缺點
電磁接觸器規格用太好
很大一顆
legrand 30A 220V的定時器
也買太好
該不會只是用4kw電熱水器

bus.mister

bus.mister
個人積分：2166分
文章編號：41187387

2166分

5樓

2013-01-14 10:02

如無相關經驗!不建議您自行安裝或修改~危險!!!,如要修改務必把漏電斷路器裝上去,當然要裝對才有效~

其實我覺得儲熱型電熱水器,尤其是用保麗龍保溫,安裝timer來控制加熱時間的節能方式,我個人覺得效果有限,而且很不符合實際,除非您每天定時定量使用....,且用剩下熱水[有時超過1半],到了隔天都冷掉了.

我家對熱水器使用時間與用水量很不固定,有時早上洗小孩屁屁,有時晚上7點全家人一起洗.....
我個人覺得~買保溫效果好的儲熱型電熱水器,反而比較實際,我在老家買那組就很ok,第一次測試讓我感覺到科技進步太多,保溫效果超優.....

我家小妞蛀牙了~

Jennie Jennie

Jennie Jennie
個人積分：2分
文章編號：41194511

2分

6樓

2013-01-14 15:28

bus.mister wrote:
如無相關經驗!不建議...(恕刪)

請問你家儲熱型熱水器是哪個牌子?容量多少?價格?
謝謝!!

bus.mister

bus.mister
個人積分：2166分
文章編號：41198168

2166分

7樓

2013-01-14 18:18

我自住用的是天然氣瓦斯熱水器,老家使用廚熱型電熱水器[原本使用傳統類式鍋爐那種].

那個我是撿便宜買的[摔傷],自行安裝的所以無法報價喔,它是屬於落地型的,外觀非常醜,就像加長型的瓦斯桶!!!

它保溫效果超優,且零件很容易買的到,缺點就是安裝空間與位置都會受限~

這種天氣摸它外面一樣是冰冰的,差的儲熱型電熱水器摸起來溫溫的~

通常你買大廠新品一定都會附加timer跟漏電斷路器,timer使用不一定會省電喔~

這型熱水器洗的最舒服,相對的加熱費用比較貴一些,畢竟電費比天然氣貴阿,當然與桶裝瓦斯我就不知道了

至於熱[棒]使用量大的話是最經濟,但是購買成本最高,保養費高且遇到寒流來會停機,因為室外溫度低於7-8度就會停止運轉,也就是說寒流來時可能會沒熱水@@,他原理跟冷暖氣機的暖氣一樣.

我家小妞蛀牙了~

叫黑皮

叫黑皮
個人積分：2分
文章編號：41214367

2分

8樓

2013-01-15 12:17

藍色部分有誤!不會動作.
應該定時器power/L接LOAD的L.LOAD/N接接觸器線圈A1
接觸器線圈A2接定時器的POWER/N
還有接觸器主接點L1.L3和T1.T3對調,比較安全

hhgame

hhgame
個人積分：66分
文章編號：41228409

66分

9樓

2013-01-15 23:24

叫黑皮 wrote:
藍色部分有誤!不會動...(恕刪)

你確定你會嗎圖相對位置在確定一下
亂交可是會燒起來的挖鼻孔

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：41229192

56分

10樓

2013-01-15 23:52

叫黑皮 wrote:
藍色部分有誤!不會動...(恕刪)

朋友,不要亂教..

這種定時器內部,
己經在內部接好負載電源了,

電源側,就接電源...
負載側,就接負載...

電磁開關&定時器&電熱水器 請益

電磁開關&定時器&電熱水器請益
