如何安裝國際牌星光電話線插座

阿軒Rex

阿軒Rex
個人積分：3分
文章編號：41050737

3分

樓主

2013-01-08 1:04

各位達人關於國際牌星光系列的電話插座要如何安裝~

原本的兩插槽的電話插座
如何安裝國際牌星光電話線插座

背面

我買了兩個國際牌星光電話線插座
如何安裝國際牌星光電話線插座

實在查不到要如何配兩個國際牌星光電話線插座，
所以請各位高手幫幫忙告知小弟，
要如何配線~謝謝!

2013-01-08 1:04 發佈

文章關鍵字國際牌星光電話線插座

ysc_kyy

ysc_kyy
個人積分：2529分
文章編號：41051399

2529分

2樓

2013-01-08 1:57

阿軒Rex wrote:
各位達人關於國際牌星...(恕刪)

您原本舊電話插座紅綠線就是新插座的L1,L1'，所以插在最上方左右兩個洞就可以了。

上圖標示黃色線段所對應的兩個洞內部是短路的，方便線路往下延續，
L1,L1'是插座央兩根PIN，標準電話只用到這兩PIN，
四線電話則用到中央兩PIN再加上左右兩PIN，也就是L1,L1',L2,L2'，
六線電話則是再加上最外側左右兩PIN，也就是再加上L3,L3'。

PS:以上所謂PIN是指從電話接頭插孔看進去的接觸針，通常是金黃色的。

josephz

所以L2跟L1是兩支電話,可以共用一個插座？

2025-06-23 16:12

阿軒Rex

阿軒Rex
個人積分：3分
文章編號：41074405

3分

樓主

2013-01-09 0:17

ysc_kyy wrote:
您原本舊電話插座紅...(恕刪)

Dear ysc_kyy:
那另一個星光電話插座就應該另一邊的黃線接L1' 和藍線接L1
非常感謝您的告知，假日我再是看看啦!

ysc_kyy

ysc_kyy
個人積分：2529分
文章編號：41075928

2529分

4樓

2013-01-09 1:46

阿軒Rex wrote:
那另一個星光電話插座就應該另一邊的黃線接L1' 和藍線接L1

沒錯，就是這樣，
您可以注意看，舊電話插座每個都是出紅綠線，到螺絲端子才接電信電纜線。
電信訊號不必分極性，紅綠線對調接沒關係。

pennywu

pennywu
個人積分：264分
文章編號：74433884

264分

5樓

2019-08-25 1:31

您好
想請教因為家裡是老大樓

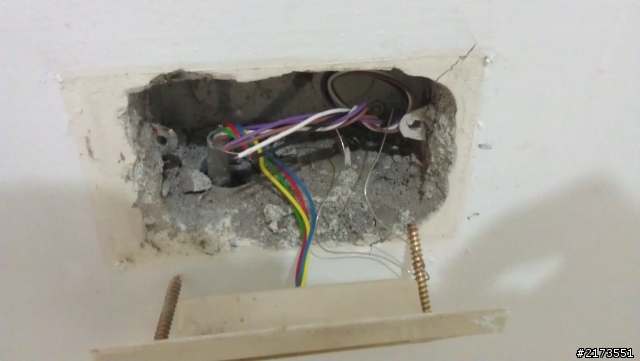

不知為何牆壁上的壁孔內竟拉了三條電話線出來
一條比較粗裡面有8條細線
另兩條比較細裡面只有2條
請問我可以將它們三條都剪斷短至可以裝上電話插座鎖上牆壁嗎???
這樣會不會有什麼問題呢? 比方說以後要裝中華電信的網路會很麻煩要重拉之類的…
謝謝您

分身回覆

分身回覆
個人積分：3590分
文章編號：74435821

3590分

6樓

2019-08-25 10:31

pennywu worte:
您好
想請教因為家裡是老大樓
不知為何牆壁上的壁孔內竟拉了三條電話線出來
一條比較粗裡面有8條細線
另兩條比較細裡面只有2條
請問我可以將它們三條都剪斷短至可以裝上電話插座鎖上牆壁嗎???
這樣會不會有什麼問題呢? 比方說以後要裝中華電信的網路會很麻煩要重拉之類的…
謝謝您...(恕刪)

8芯的是網路線
2芯的是電話線, 有二條是因為一進一出, 要串接到其他位置

剪短...要看是剪到多短 (沒圖)
長度至少要保留到日後可以打線作業
通常留個15~20公分吧

pennywu

pennywu
個人積分：264分
文章編號：74436727

264分

7樓

2019-08-25 12:00

分身回覆 worte:
8芯的是網路線2芯的...(恕刪)

請問為什麼我現在沒有網路
8芯裡面是有各2芯共4芯是接兩支不同號碼的電話
我是想剪短至可以塞至壁孔內…
10-20cm若只有一條的話應該還塞的下

分身回覆

分身回覆
個人積分：3590分
文章編號：74437367

3590分

8樓

2019-08-25 13:02

pennywu worte:
請問為什麼我現在沒有...(恕刪)

拍個圖片來看吧...
