[緊急]請教電燈開關線路接法

leoqoopili
個人積分：20分
文章編號：41028778

20分

樓主

2013-01-07 6:54

最近廁所電燈按鈕不靈光所以自己買了個電燈按鈕來換他是三個開關連在一起

照著原本舊線路的去接殊不知.... 只有房間會亮

不知道是否是因為我買的新開關與舊的種類不一樣

新開關上面有013的數字而舊的沒有請問有013的新開關要怎麼接才能讓三個地方都各別亮呢?

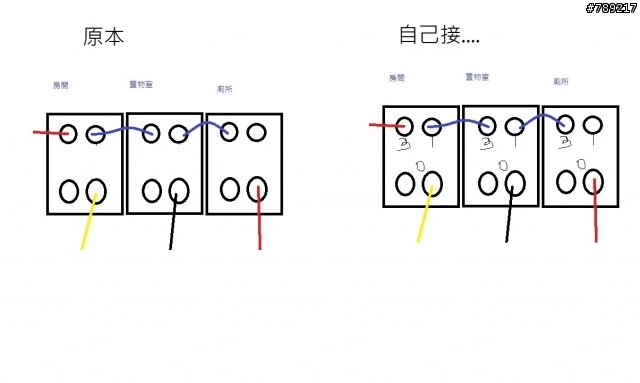

下圖是舊開關接法....

[緊急]請教電燈開關線路接法

[緊急]請教電燈開關線路接法

有請各位大師了~~~

2013-01-07 6:54 發佈

文章關鍵字電燈線路接法

chaliang

chaliang
個人積分：6分
文章編號：41028988

6分

2樓

2013-01-07 7:50

leoqoopili wrote:
最近廁所電燈按鈕不靈...(恕刪)

原本的是單切開關,你換的是雙切開關

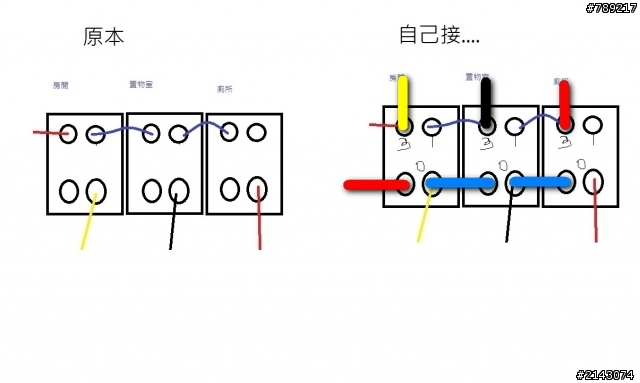

改成下面這樣應該就OK了

元氣桑
個人積分：2分
文章編號：41029455

2分

3樓

2013-01-07 8:50

沒錯，您買錯開關了，換成單切開關就可以了!!

My Peggy

My Peggy
個人積分：46分
文章編號：41029849

46分

4樓

2013-01-07 9:15

跟我在新年期間發生的問題一樣 (回饋一下)

原來的接法 :

後來的接法 :

其實我們一般在買的時候都沒有特別去看買的是單切還是雙切開關 , 不過當初我買的時候也只有一
種可以選(帶LED小燈的). 所以大家如果以後有類似的問題可以參考一下囉.

YAWOLF

YAWOLF
個人積分：163分
文章編號：41033470

163分

5樓

2013-01-07 11:59

也不能算是買錯開關，三路開關本來就可單切或雙切兩用，況且
現在一些牌子的帶小燈開關，也只有三路開關可選擇。

leoqoopili
個人積分：20分
文章編號：41036550

20分

樓主

2013-01-07 14:16

成功了~~~太感謝各位了~~~謝謝~~~~~~
