請教一下!這太陽能熱水器的定時控制器與漏電斷路器是不是接錯了?

chaliang

chaliang
個人積分：6分
文章編號：40937962

6分

樓主

2013-01-02 19:56

之前換定時控制器時就按照原本的接法接好
但由於原本的鐵盒位置太低,最近把鐵盒位置移高一點
只有將電源線重接而已,其他線路都沒有動

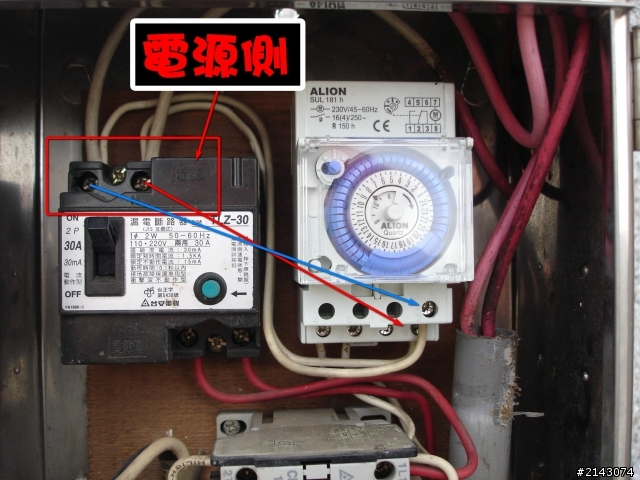

移好之後一直覺得哪裡怪怪的,後來仔細一看
發現定時控制器與漏電斷路器的接法似乎不對
為什麼定時控制器不是從漏電斷路器的負載側接線?
這樣的接法漏電斷路器不就失去漏電斷路保護的功能了?
原本的接法已經用了10幾年,上次換定時控制器也沒注意到
是到這次移位置才發現的,請問這樣是不是真的接錯了?
請教一下!這太陽能熱水器的定時控制器與漏電斷路器是不是接錯了?

請教一下!這太陽能熱水器的定時控制器與漏電斷路器是不是接錯了?

2013-01-02 19:56 發佈

文章關鍵字太陽水器定時控制器漏電斷路器

in2002

in2002
個人積分：834分
文章編號：40938349

834分

2樓

2013-01-02 20:17

chaliang wrote:
之前換定時控制器時就...(恕刪)

這樣接也沒什麼不對

定時器要漏電應該也是挺難的

如果怕的話就把電源從繼電器或漏電斷路器引出來吧

這樣就全部會經過漏電斷路器了

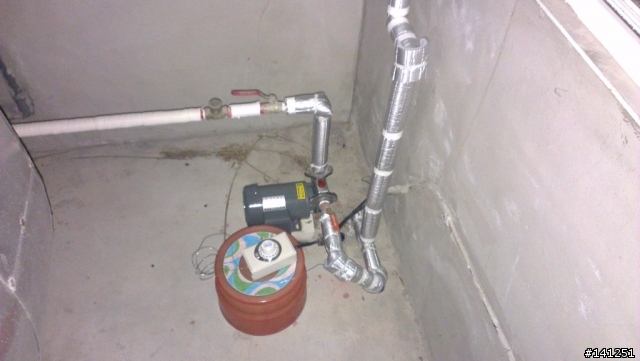

這是我迴水系統的接法

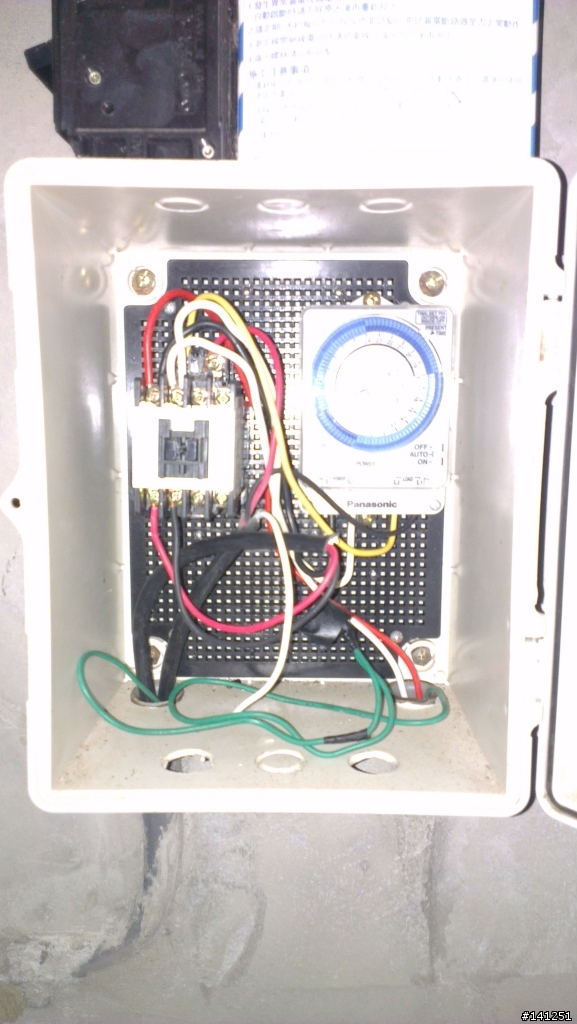

電源從繼電器引出，繼電器之前有經過漏電

depe0121

depe0121
個人積分：5分
文章編號：40939365

5分

3樓

2013-01-02 21:10

chaliang wrote:
之前換定時控制器時就...(恕刪)

仔細看了一下~接法沒錯~~
因為下方那個是"電磁開關".....定時器主要是控制通電~
主要送電的~~還是有經過漏電器~~~ 回報你

回報你

簡單講~~就是你的定時器是控制下方電磁開關送電不送電而已....

cjpower

cjpower
個人積分：0分
文章編號：40939899

0分

4樓

2013-01-02 21:34

簡單的來說.如果你怕24 time 與電磁開關漏電，那就裝在漏電保護開關負載側，不過正常漏電機率相當低

chaliang

chaliang
個人積分：6分
文章編號：40940480

6分

樓主

2013-01-02 21:56

所以這樣接沒問題就對了,那就讓它保持原狀好了!!感謝提供解答的各位謝謝指教

謝謝指教

maxboss

maxboss
個人積分：8238分
文章編號：40940552

8238分

6樓

2013-01-02 21:59

基本上計時器是控制電磁接觸器用的
接哪次側都沒差(家用大多是接一次側比較沒時間異常問題)
