請問大家, 電燈的電線接法正確嗎 ?

My Peggy

My Peggy
個人積分：46分
文章編號：40863330

46分

樓主

2012-12-29 14:41

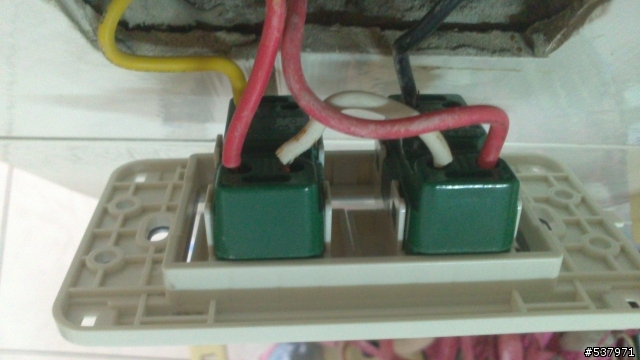

小弟今天把卡榫斷掉的開關換成新的, 按照原來的接法, 結果有一邊的顯示小燈不亮, 當然這個開
關控制的電燈也不亮了. 請問一下版上的高手們, 我是否接錯了呢 ? 感恩 !

請問大家, 電燈的電線接法正確嗎 ?

2012-12-29 14:41 發佈

文章關鍵字電燈電線接法

pipeclean_2012

pipeclean_2012
個人積分：26分
文章編號：40863447

26分

2樓

2012-12-29 14:49

會不會中間白色線斷掉
電力沒有由左至右送去
看起來沒接錯才是~~
要不然就是開關壞囉~

warppage

warppage
個人積分：320分
文章編號：40863932

320分

3樓

2012-12-29 15:24

開關是3路，火線接0，至電燈才接 1或3，您是2個不同電燈迴路，將火線錯置於 1或3，反接才會如此，因為0有2個，是相通，但1,3是不相通。
請細看開關電線插孔旁有小字。

My Peggy

My Peggy
個人積分：46分
文章編號：40864155

46分

樓主

2012-12-29 15:43

warppage wrote:
開關是3路，火線接0...(恕刪)

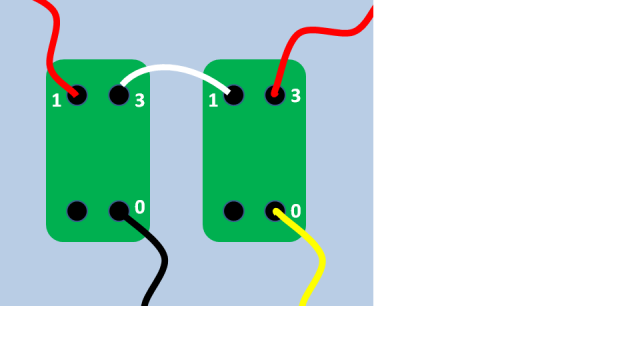

抱歉, 我畫一個從內往外看的示意圖好了. 這樣清楚一些.

AIR684

AIR684
個人積分：1分
文章編號：40864344

1分

5樓

2012-12-29 16:00

上下相反了重接

上下相反了重接

上下相反了重接

My Peggy wrote:
小弟今天把卡榫斷掉的...(恕刪)

My Peggy

My Peggy
個人積分：46分
文章編號：40865301

46分

樓主

2012-12-29 17:18

AIR684 wrote:
上下相反了重接

...(恕刪)

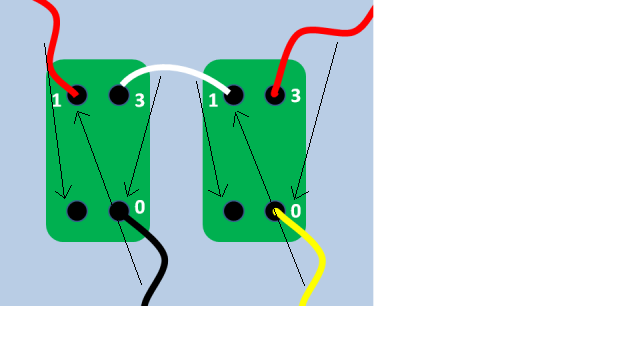

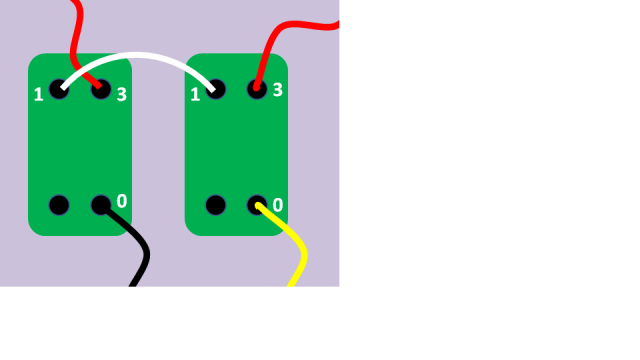

請問AIR大

是要這樣接嗎 ? 很抱歉我對電真的一竅不通

nobitaku

nobitaku
個人積分：129分
文章編號：40865503

129分

7樓

2012-12-29 17:33

My Peggy wrote:
請問AIR大是要這樣...(恕刪)

AIR684

AIR684
個人積分：1分
文章編號：40866204

1分

8樓

2012-12-29 18:22

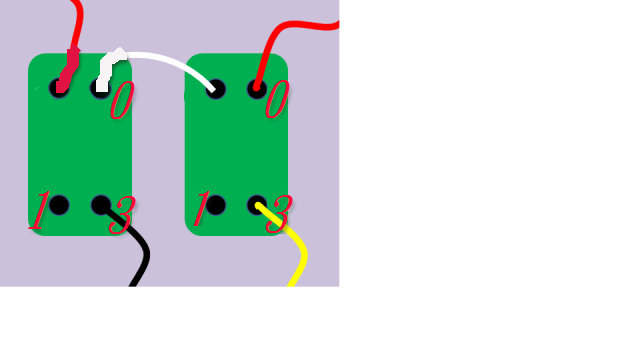

黑 3
黃 3
紅白要接0

第一張圖的數字相反就對了

king97878

king97878
個人積分：2582分
文章編號：40866355

2582分

9樓

2012-12-29 18:34

My Peggy wrote:
小弟今天把卡榫斷掉的...(恕刪)

您的接法....沒有錯啊!

小燈不亮....不影響...開關功能...

小弟以前交屋...就有幾個不亮了...

不然換品質好一些...PANASONIC 星光...可能品質好一些...

魏耀乾-痛批在新潮流的挾持下，民進黨一黨獨大、極權獨裁，政商勾結貪污腐敗....

k1140097

k1140097
個人積分：116分
文章編號：40866829

116分

10樓

2012-12-29 19:11

My Peggy wrote:
畫一個從內往外看的示
