看

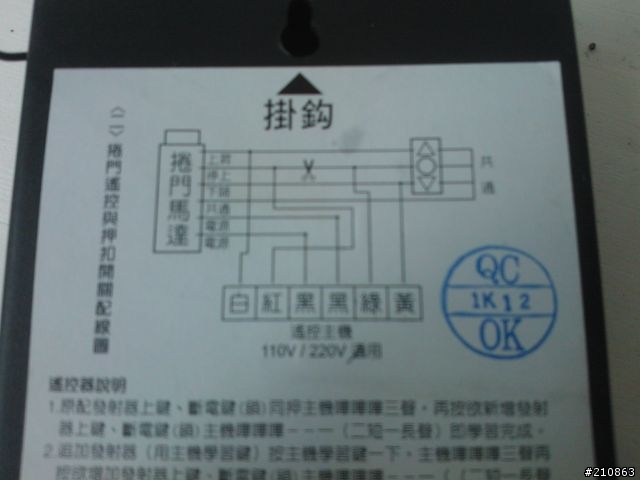

這張馬達接線圖

和
這張新遙控主機接線圖

就知怎麼接了.

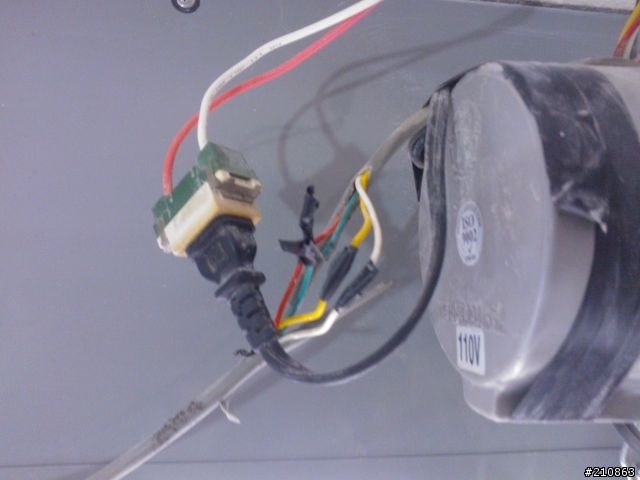

馬達處共有6條線,分別為電源插頭2條,控制線4條(紅、黃、綠、白).

1.新遙控主機(白)<並接>馬達(白).
2.新遙控主機(黃)<並接>馬達(黃).
3.馬達處紅線剪斷後變2線頭,馬達側接新遙控主機(紅)、另一側接新遙控主機(綠).
4.新遙控主機的電源線(黑、黑),這2條並接插座電源.

這樣就行了.

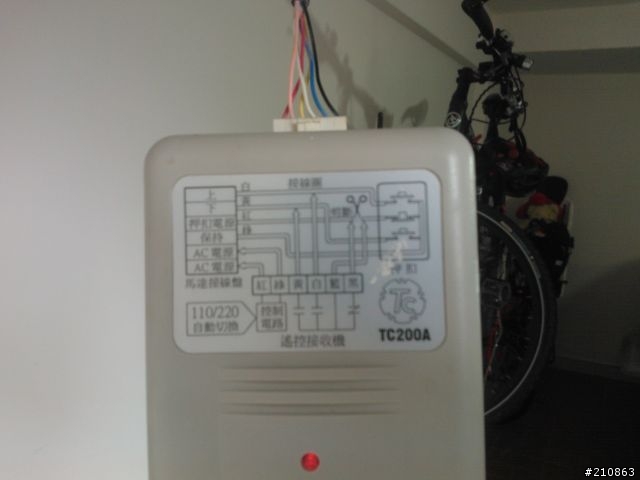

對了,因為原先的遙控主機(TC-200A)的插Pin拔掉時,會斷開原先的迴路,
所以,用上面那個接法時,插Pin那2條線(藍、黑)要短接回去(即接在一起的意思),
或者舊的主機不要拆掉,這樣2套遙控主機可以同時運作.

replay6900

replay6900
個人積分：98分
文章編號：40372893

98分

樓主

2012-12-08 22:48

shang66 wrote:
應該是線路接錯，請確...(恕刪)

說的有點複雜，以我的能力可能要花點時間來研究。

km168 wrote:
這款是添誠獨家使用的...(恕刪)

若是獨家專用的話，換別款主機還要改，花費應該不少。早知道當初就買添誠的主機直上就好了，也不用像現在這麼麻煩。

rontzong wrote:
看這張馬達接線圖和這...(恕刪)

我剛試了您說的接法，還是不行，一樣只會寸動。您的接法和第一位來幫我裝的師傅一樣，我接完後才想到的。

rontzong

rontzong
個人積分：333分
文章編號：40373567

333分

6樓

2012-12-08 23:13

replay6900 wrote:
我剛試了您說的接法，還是不行，一樣只會寸動。

您原先遙控主機(TC-200A)的插Pin拔掉時,(藍、黑)那2條線有短接嗎?
您有三用電錶的話,也測試一下新遙控主機在未接上電路時,(紅、綠)二條線是不是導通的?

replay6900

replay6900
個人積分：98分
文章編號：40373918

98分

樓主

2012-12-08 23:29

rontzong wrote:
您原先遙控主機(TC-200A)的插Pin拔掉時,(藍、黑)那2條線有短接嗎?...(恕刪)

沒有也，因為你說舊主機不拆，新舊主機都可以一起用。

rontzong

rontzong
個人積分：333分
文章編號：40374241

333分

8樓

2012-12-08 23:41

rontzong wrote:
您原先遙控主機(TC-200A)的插Pin拔掉時,(藍、黑)那2條線有短接嗎?
replay6900 wrote:
沒有也，因為你說舊主機不拆，新舊主機都可以一起用。

舊主機不拆,插Pin上的(藍、黑)2條線就不用短接.

這個鐵捲門除了接遙控器之外,還有「手動按鈕開關」嗎?
有的話,用「手動按鈕開關」操作時,功能正常嗎?

eason36

eason36
個人積分：4分
文章編號：40378642

4分

9樓

2012-12-09 9:30

replay6900 wrote:
現在家中使用的鐵捲門...(恕刪)

現場按鈕可以讓捲門正常動作嗎?這比較重要!!

經驗分享: 一般捲門主機就4條線上下停主線

上或下短路主線馬達就會動

停線與主線是 NC 迴路

寸動的原因就是停線與主線未持續短路

因為捲門安全保護裝置(紅外線保護或防壓)

都是接在停線與主線做 NC 迴路

至於停線與主線就看圖示按鈕來比對現的顏色

或現場按鈕也可

replay6900

replay6900
個人積分：98分
文章編號：40380963

98分

樓主

2012-12-09 12:31

rontzong wrote:
舊主機不拆,插Pin...(恕刪)

我照您的接法如下：

1.新遙控主機(白)<並接>馬達(白).
2.新遙控主機(黃)<並接>馬達(黃).
3.馬達處紅線剪斷後變2線頭,馬達側接新遙控主機(紅)、另一側接新遙控主機(綠).
4.新遙控主機的電源線(黑、黑),這2條並接插座電源.

結果遙控一樣寸動，手動按鈕沒反應。

若是馬達處紅線不剪，馬達綠線剪斷後變2線頭,馬達側接新遙控主機(綠)、另一側接新遙控主機(紅)，遙控一樣寸動，手動按鈕有反應(一樣寸動，除非一直按著不放就可以持續)
