懇求神人大大的幫忙~ 關於室內與門口對講機

AARONKIKO
個人積分：0分
文章編號：39742116

0分

樓主

2012-11-11 1:33

神人大大們~
因為家裡面的室內對講機故障，所以更換新對講機....
但是室內的配線卻和買回來的對講機配線不相符<新機內無配線圖>，所以不知道該如何接線，
自己試過將相同顏色的線相連接~ 但無反應只有嘟嘟聲，聽不到有人按門鈴!
也上網查找都找不到可以解決的相關資訊....

拜託板上的各位幫忙~ 感激不盡

附圖如下~

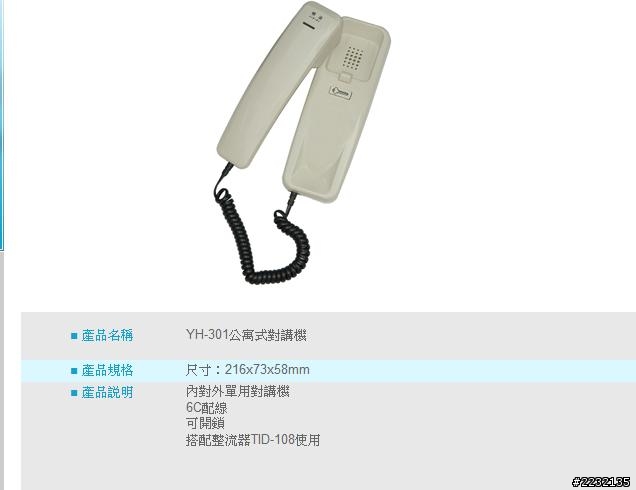

對講機型號: 明治 YH301

圖一: 家裡配線
由左到右顏色: 灰色紅色咖啡色綠色橘色黃色黑色白色淡藍色藍色共10條接線

懇求神人大大的幫忙~ 關於室內與門口對講機

圖二: 新機配線
由上到下: 紅色咖啡色橘色藍色綠色
懇求神人大大的幫忙~ 關於室內與門口對講機

2012-11-11 1:33 發佈

文章關鍵字門口對講機幫忙室內

郵筒

郵筒
個人積分：144分
文章編號：39742478

144分

2樓

2012-11-11 2:09

AARONKIKO wrote:
神人大大們~ 因為家...(恕刪)

新機內應該要有配線圖的
向誰買的,跟他討去

howsin

howsin
個人積分：0分
文章編號：39782900

0分

3樓

2012-11-12 22:53

神人大大們~

圖一: 家裡配線
由左到右顏色: 灰色紅色咖啡色綠色橘色黃色黑色白色淡藍色藍色共10條接線

1:籃 2:黃 3:紅 4:綠 5:紫 6;白 7:棕 8:灰 9:淡藍 10:橙

假設: 室內機有3台
1: T 2: R 3: - 4:EL 5: PT 6: 不用 7: 1F_B 8: 2F_B 9: 3F_B ...

圖二: 室內機背面有接線圖 ,不同顏色代表接那一點(電鎖EL PT(室內機指示燈門有關沒關用)

B T R - EL PT 所以室內機要接6條線,(總共門口機到室內機要8芯線)

TID-108整流器先不要插電喔,如短路 TID-108裡面的保險絲會燒掉,裡面有備一顆保險絲

PS: 如沒把握花錢請人來裝吧.不要因小失大~~~~
